海湾J-SAM-GST9123B消火栓按钮

文章来源:www.gsthwxf.com作者:海湾消防公司人气:2379日期:2021-07-19 07:19:04
海湾J-SAM-GST9123B消火栓按钮

海湾J-SAM-GST9123B消火栓按钮

 替代原产品J-SAM-GST9123A 消火栓按钮。新老产品的使用特性基本一致,并且可以混用。但请注意新型号无法与老型号混合在GST200控制器中一起使用

一、海湾J-SAM-GST9123B消火栓按钮特点

  海湾J-SAM-GST9123B消火栓按钮(以下简称消火栓按钮)表面装一按片,当启用消火栓时,可直接按下按片,此时消火栓按钮的红色启动指示灯亮,表明已向消防控制室发出了报警信息,火灾报警控制器在确认了消防水泵已启动运行后,就向消火栓按钮发出命令信号点亮绿色回答指示灯。本按钮主要具有以下特点:

  (1)新型插拔式卡接结构,安装、拆卸简单方便,按片在按下后可用专用工具复位。

  (2)消火栓按钮为可重复使用型,采用压下报警方式,按下后可用专用钥匙复位。

  (3)消火栓按钮动作机构采用专利设计,抗灰尘能力强。

  (4)按下消火栓按钮按片,消火栓按钮提供的独立输出触点,可直接控制其它外部设备。

  (5)采用32位ARM微处理器实现信号处理,用数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。

  (6)地址码为电子编码,可现场改写。

二、海湾J-SAM-GST9123B消火栓按钮参数

  (1)工作电压:

  信号总线电压:24V允许范围:16V~28V

  (2)工作电流:

  监视电流≤0.3mA

  报警电流≤1.9mA

  (3)输出容量:额定DC30V/100mA无源输出触点信号,接触电阻≤0.1?

  (4)线制:消火栓按钮与火灾报警控制器信号二总线连接

  (5)编码方式:电子编码方式,占用一个总线编码点,编码范围可在1~242之间任意设定

  (6)启动零件型式:重复使用型

  (7)启动方式:人工按下按片

  (8)复位方式:用专用钥匙手动复位

  (9)指示灯:红色启动指示灯,巡检时闪亮,消火栓按钮按下时此灯点亮;绿色回答指示灯,消防水泵运行时此灯点亮

  (10)使用环境:

  温度:0℃~+55℃

  相对湿度≤95%,不凝露

  (11)外形尺寸:91mm×91mm×45.5 mm(含底壳)

  (12)外壳防护等级:IP43

  (13)壳体材料和颜色:ABS,红色

  (14)重量:约128g(含底壳)

  (15)安装孔距:60mm

三、J-SAM-GST9123B消火栓按钮布线

  本消火栓按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配,安装拆卸简单、方便,连接紧密,非常便于工程调试及维修更换。消火栓按钮外形示意图如下

尺寸

  消火栓按钮外接端子示意图如下

23接线端子

  其中:

  Z1、Z2:接控制器二总线,无极性;

  K1、K2:无源常开触点。

  布线要求:可选用截面积≥1.0mm2的双绞线。

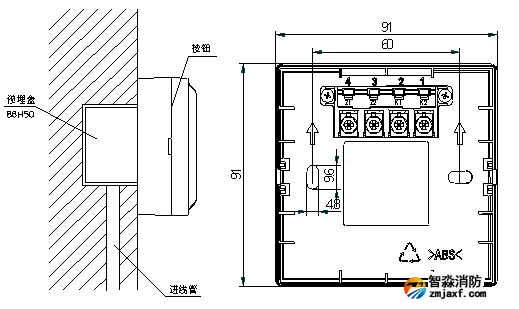

  消火栓按钮采用预埋盒安装方式,安装孔距为60mm。进线时只需拔下消火栓按钮主体,从底壳的进线孔中穿入电缆并接在相应端子上,再插好消火栓按钮主体即可。安装示意图如2-9;安装孔距为60mm。

23预埋盒安装
