教你如何判断报警线路故障类型并修复

文章来源:www.gsthwxf.com作者:海湾消防主机维修人气:日期:2019-07-27 20:46






又到了本期技术课堂时间,本期给大家带来的是

如何判断报警线路故障类型并修复,纯干货分享!



1

火灾自动报警系统线路故障原因



报警线路故障的原因可分为以下几种:总线短路、总线断路和总线接地。由于总线短路、断路故障点出现的位置不同,火灾报警控制器中所显示的故障现象也有所不同,现场设备的运行状态也会出现不同。

2

火灾自动报警系统线路故障类别、现象及修复方法

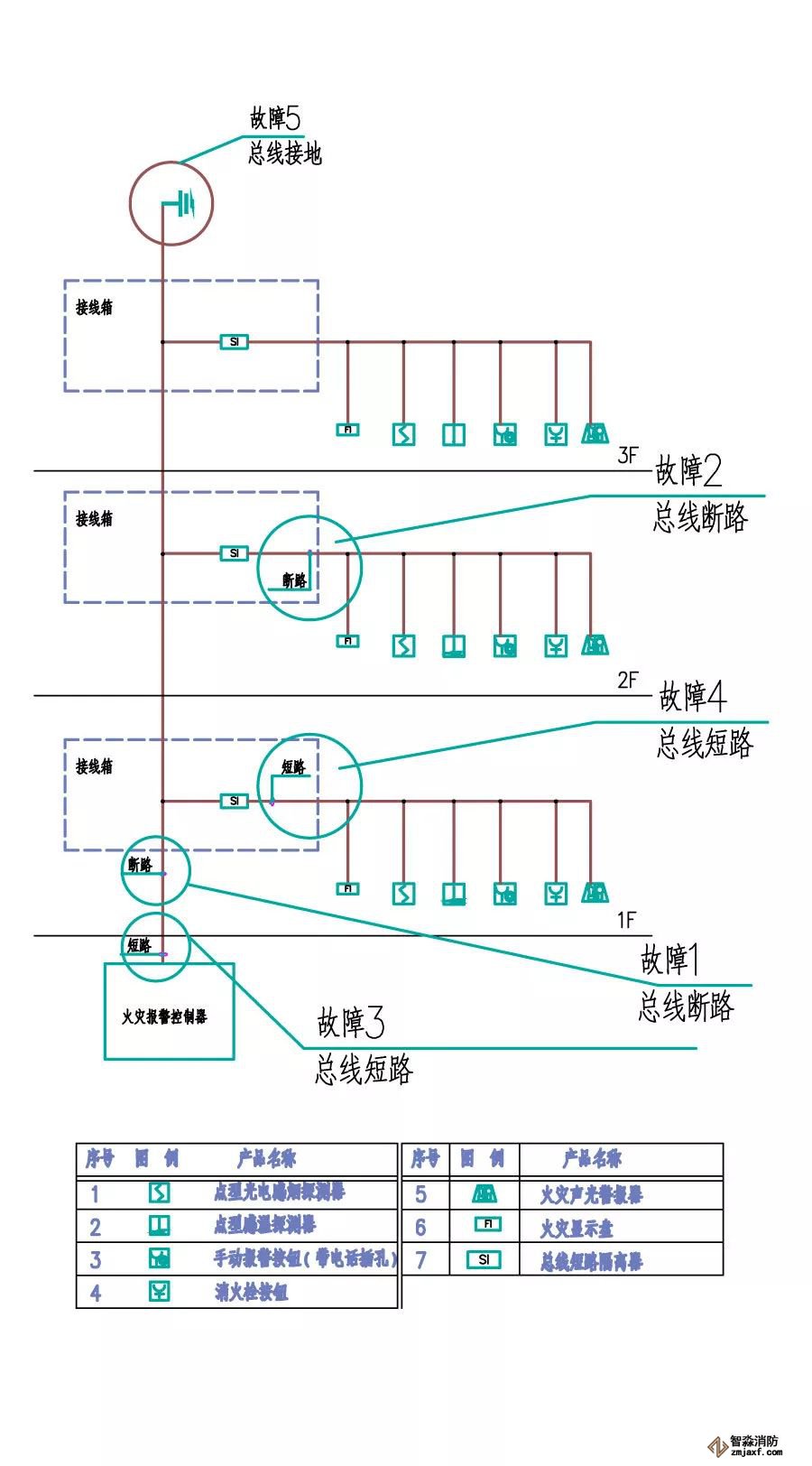

 建筑内的报警线路如下图所示分布:



.

序号

故障类别

故障现象

故障现象

1

总线干线断路

1现场设备指示灯全部为熄灭状态;

2报警控制器故障页面显示“总线故障”。

3报警控制器上对应故障线路电压输出正常。





1查看竣工图纸,确定故障线路分布;

2通过使用万用表测试总线干线电压的方法,确定线路断路的位置,并进行连接修复。



2

总线支线断路

1某一区域现场设备指示灯全部为熄灭状态,其它区域现场设备指示灯正常;

2报警控制器上显示有规律的编码设备故障。

3该区域的短路隔离器未动作。



1查看竣工图纸,故障设备的编码,确定故障区域内故障线路分布及断线区域;

2通过万用表测试总线干线电压的方法,确定线路断路的位置,并进行连接修复。



3

总线干线短路

1现场设备指示灯全部为熄灭状态;

2报警控制器故障页面显示“总线故障”。

3报警控制器上对应故障线路电压输出“0V”。



1查看竣工图纸,确定故障线路分布;

2将故障线路从报警控制器上拆下,通过使用万用表测试线路通断的方式,采用分段查找的方法确定短路点的位置,将短路点断开进行修复。





4

总线支线短路

1现场某区域设备指示灯全部为熄灭状态;

2报警控制器上显示有规律的编码设备故障。

3故障区域总线隔离器“启动”。



1查看竣工图纸,确定故障线路分布及总线隔离器的位置;

2断开故障区域的总线隔离器

3通过使用万用表测试线路通断的方式,采用分段查找的方法确定短路点的位置,将短路点断开进行修复



5

总线接地

1报警控制器上显示“总线故障”或“器件故障故障”

2 报警控制器上反复报出同一设备“器件故障”

3 现场设备指示灯全部熄灭

因总线接地时情况较复杂,现象可能是以上1种或几种



1查看竣工图纸,确定故障线路或故障器件所在线路的分布;

2断开报警控制器与故障线路的连接;

3通过使用万用表测试通信线路与地线电阻的方式,采用分段查找的方法确定接地点的位置,将接地点断开进行修复。

报警线路与地线间的阻值需满足产品说明书的要求,说明书中要求的阻值不小于20MΩ。



3

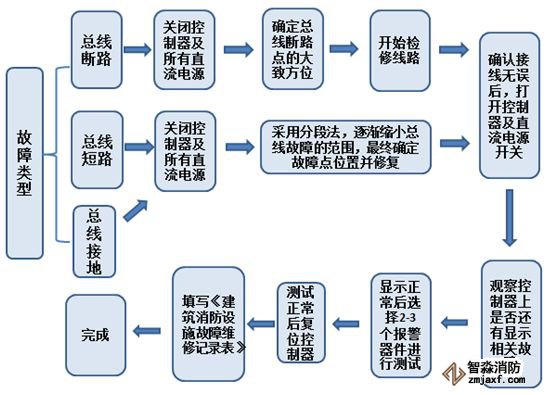

火灾自动报警系统线路修复流程
