ZD-02消防直控盘终端器的原理图及接线图

文章来源:本站作者:admin人气:1224日期:2020-10-23 03:15:24

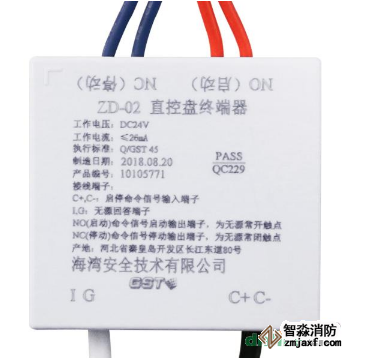

ZD-02消防终端器

海湾ZD-02直控盘终端器是海湾消防的一款消防终端器,主要用于重要设备(如风机、泵之类)的启动、停动控制。ZD-02消防终端器与具有断路、短路检测功能的GST-LD-KZ08H直控盘配合使用。

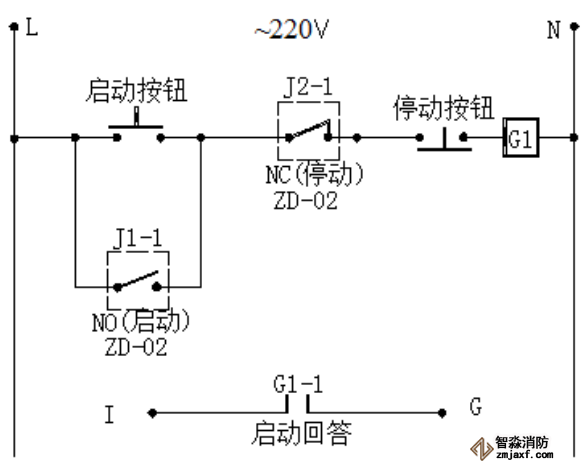

ZD-02消防终端器接线图原理:

ZD-02消防终端器接线图原理

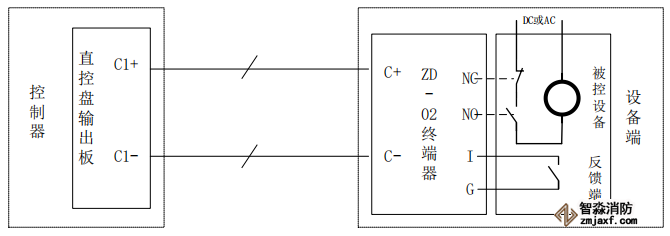

ZD-02直控盘终端器接线图:

ZD-02直控盘终端器接线图

C+、C-注意极性问题
