海湾输入输出模块接线技术要求
文章来源：www.gsthwxf.com作者：海湾消防公司人气：4日期：2026-06-25 11:27:25

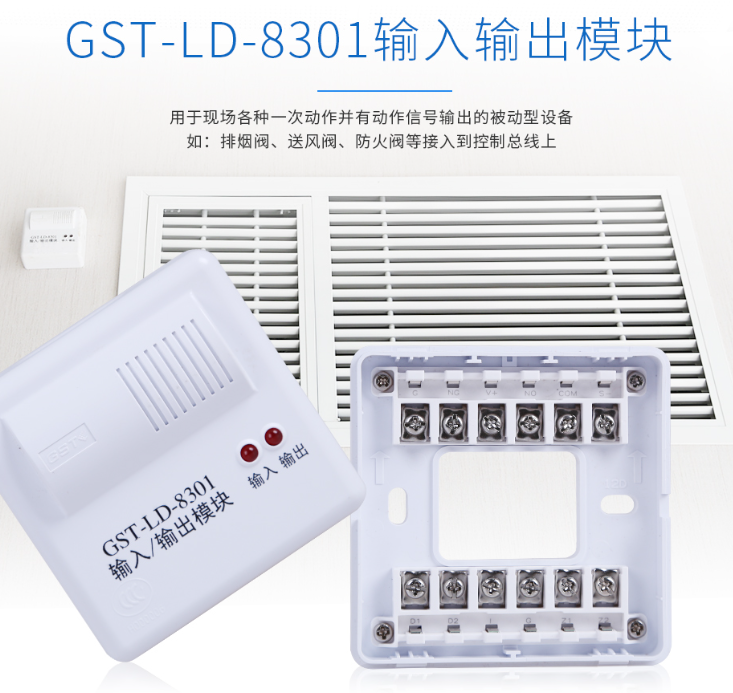

海湾输入输出模块是系统联动控制核心模块，用于连接报警控制器与风机、卷帘、水泵、排烟阀等现场联动设备，具备信号接收与指令输出双重功能，接线包含总线信号、24V电源、受控设备控制线、反馈信号线，线路复杂、精度要求高，需严格规范接线工艺，保障联动精准可靠。本规范适用于GST-LD-8301输入输出模块。
线材选型与线路分区配置。模块信号总线采用ZR-RVS 2×1.5mm²双绞线，DC24V电源线采用ZR-RVS 2×2.5mm²双绞线，受控设备控制线路、无源反馈线路采用ZR-RVS 2×1.0mm²双绞线。所有弱电信号线路、电源线路、控制线路分区穿管，强弱电严格隔离，动力控制线路与报警信号线路严禁同管敷设，杜绝电磁干扰导致联动失灵、信号紊乱。
基础总线与电源接线规范。模块总线端子无极性，信号总线对应接入，实现设备编码与信号传输；24V电源端子严格区分正负极，红线接正极、黑线接负极，严禁极性接反，避免模块烧毁故障。总线与电源线接线压接紧实，线路串联规整，无交叉缠绕，模块安装固定牢固，垂直水平度达标，线缆无拉扯受力。所有接线端子一孔一线，禁止多线混压，保障电气连接稳定。
输出控制线路接线要求。模块输出端为无源开关量输出，用于控制现场联动设备启停，接线时直接接入设备控制回路，严禁接入高压强电，所有控制线路为低压弱电接线，绝缘防护到位。针对风机、防火卷帘等大功率设备，禁止模块直接带载启动，需通过中间继电器转接，接线时规范连接继电器线圈回路，做好电气隔离，防止大电流击穿模块。
输入反馈线路接线规范。反馈线路为设备运行状态检测线路，接入联动设备无源常开接点，设备动作后接点闭合，向模块传回反馈信号。反馈接线无极性要求，线路敷设短直、无断点，接线牢固可靠，杜绝虚接导致无反馈、误反馈问题。施工时需核对设备接点类型，禁止接入有源信号，保障模块输入回路安全稳定。
编码调试与故障排查。模块接线完成后，编码器精准编码，点位与联动设备一一对应，系统编程匹配联动逻辑。调试阶段逐点测试模块输出、反馈功能，控制器发送指令后设备精准动作，状态反馈实时上传、无延迟、无异常。针对线路短路、断路、反馈异常等故障，逐一排查接线工艺、线路通断，整改完成后再次核验，确保所有模块联动功能正常。
