GST海湾家用火灾安全系统

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1292日期：2019-06-05 06:34:37

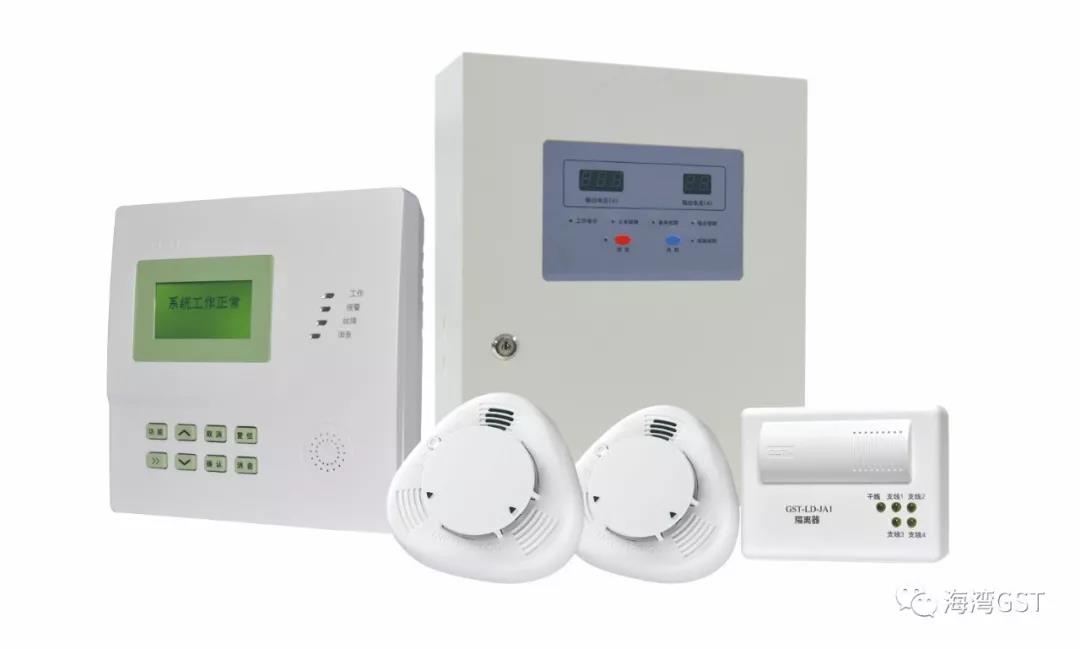

★ GST海湾家用火灾安全系统组成：

家用火灾报警控制器GST-JA2200

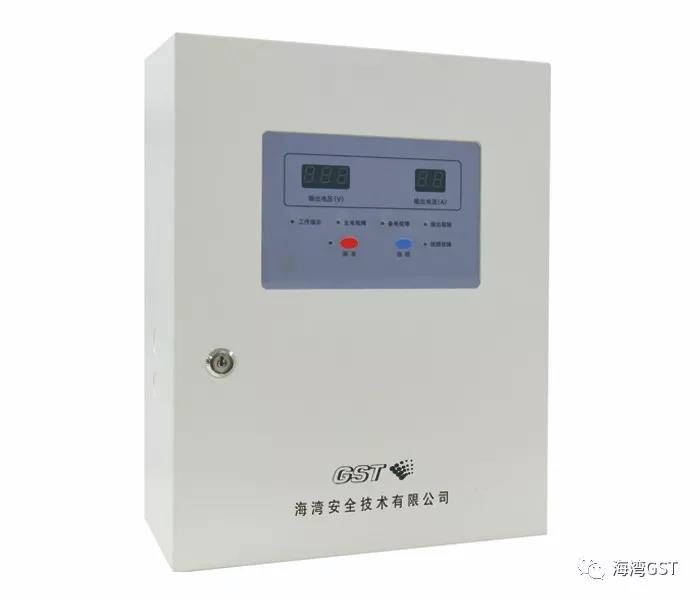

家用火灾报警控制器专用电源GST-DY-JA2200

点型家用感烟火灾探测器JTY-GD-GSTN100

点型家用感烟火灾探测器JTY-GD-GSTN101

隔离器GST-LD-JA1

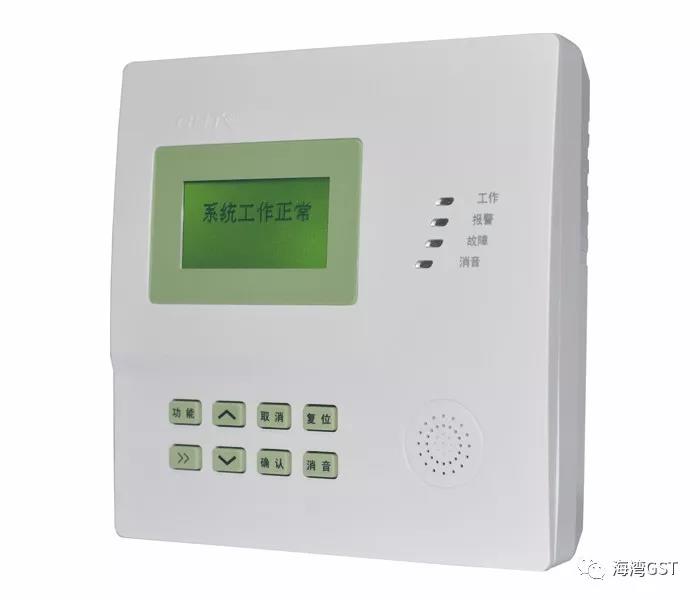

★ GST海湾家用报警主机

GST-JA2200家用火灾报警控制器是为配套家用火灾安全系统而开发的，由家用报警控制器主机和家用报警控制器专用电源箱构成。家用报警控制器与控制中心监控设备（或火灾报警控制器）和家用火灾探测器共同组成家用火灾安全系统，实现对居民住宅户内的火灾早期探测和报警。该家用报警控制器外形美观、安装方便，适用于住宅建筑居民住户内安装。

产品特点

具有主、备电源无间隙自动切换功能，工作稳定可靠。

采用LCD液晶，实现全中文信息显示、查询和功能设置。

最多可以同时配接16只家用火灾探测器，并通过成熟的总线技术实时监测探测器火警和故障信息。

具有在线自检测功能。

在用户装入支持通话及短信功能的移动或联通Micro SIM卡后，报警发生时，能够自动拨打两组用户预存电话，并发出语音或短信报警。

具有两组继电器常开输出接点，可根据用户需求进行配接。

技术特性

1. 家用电源箱

主电电源：AC220V±15%，50Hz

备电电源：DC24V，2节12V/10Ah密封铅酸电池串接

额定输出容量：DC24V/4A

编码方式：电子编码

2. 家用主机

额定工作电压（D1、D2）：DC24V，无极性

工作电流≤DC75mA

外线（Z1、Z2）：总线24V，无极性工作电流≤1mA

内线（ZO1、ZO2）：总线24V，配接探测器容量：16

输出接点1、2（O1、O2）：常开触点容量：2A/30VDC

报警响应时间≤10s

声压级：75dB～115dB（正前方1m水平处（A计权））

3. 外形尺寸：（H×W×D）

家用主机：195mm×195mm×55mm

家用电源箱：400mm×310mm×142mm

4. 执行标准：GB 22370-2008

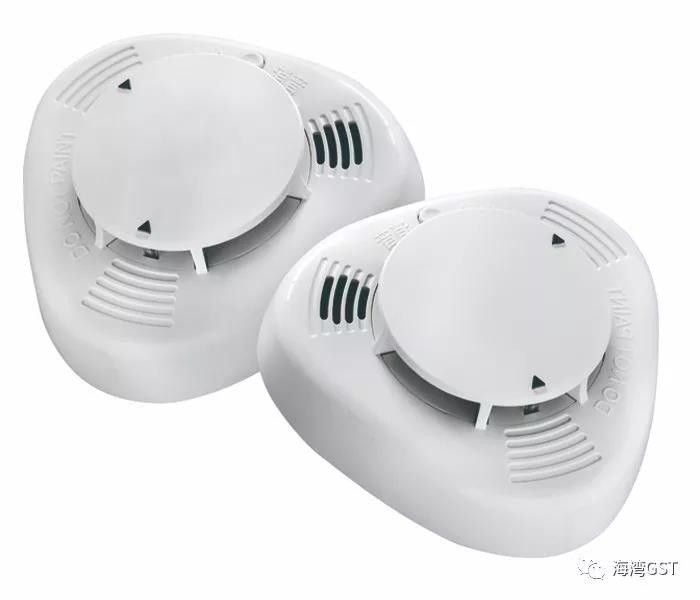

★ 海湾JTY-GD-GSTN100 / JTY-GD-GSTN101点型家用感烟火灾探测器

JTY-GD-GSTN100，JTY-GD-GSTN101点型家用感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型家用光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于家庭、宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

特点

地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

具有温度、湿度漂移补偿，灰尘积累补偿及故障自诊断功能。

无极性二总线信号。

内置蜂鸣器，可以在现场进行火警及故障的提示。

JTY-GD-GSTN100内置备用电池，可以在总线发生故障情况下维持探测器正常工作，最长可达10年①。

JTY-GD-GSTN101无内置备用电池。

注释①：备用电池使用时间按照GB20517-2006中进行测试并计算得出，实际使用时间受探测器运行环境及用户使用习惯等因素影响

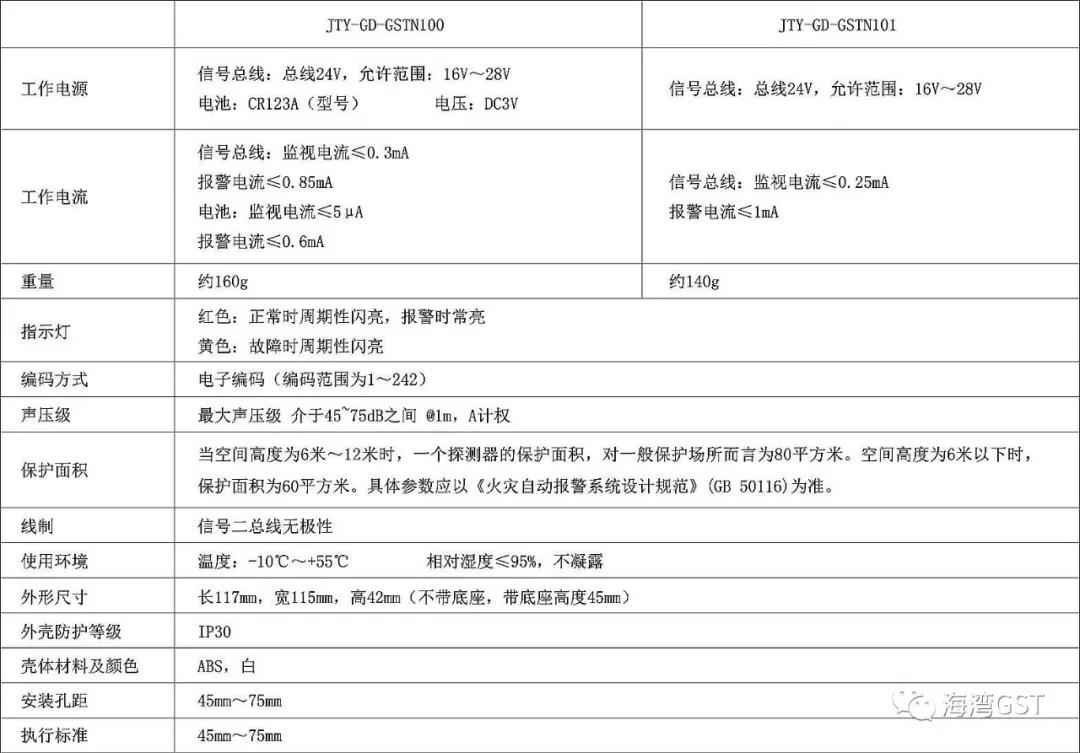

技术特性

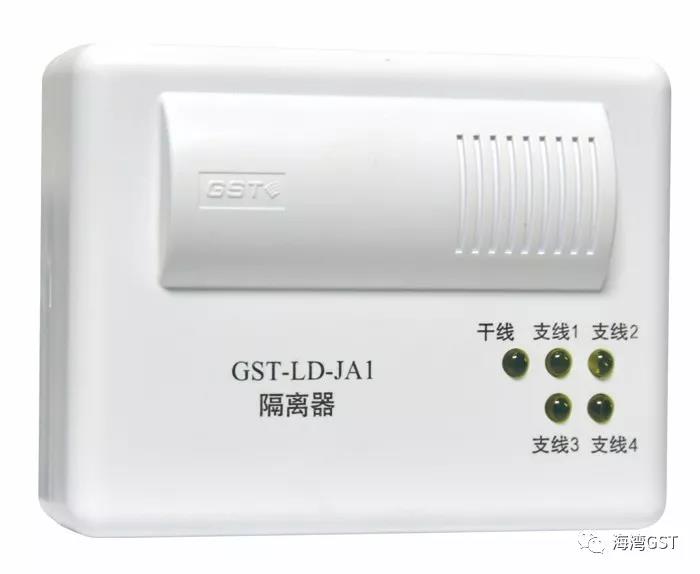

★ 海湾GST-LD-JA1隔离器

GST-LD-JA1隔离器有干线和支线两种隔离方式，主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。

特点

提供1路干线、4路支线。

总线短路故障排除后，可将被隔离出去的部分重新纳入系统。

最大输出电流1A。

技术特性

1. 工作电压：24V 动作电流≤8mA

2. 负载能力：总线24V，1A；

3. 指示灯：黄色（干线：正常监视状态闪亮，故障时常亮；支线：正常熄灭，故障时常亮）

4. 使用环境：温度： 0℃～+40℃ 相对湿度≤95%，不凝露

5. 外形尺寸：110mm×86mm×43mm(带底壳)

6. 外壳防护等级：IP30

7. 壳体材料和颜色：ABS，白色

8. 重量：190g(带底壳)

9. 安装孔距：60mm

★ GST海湾家用火灾安全系统设计示意图

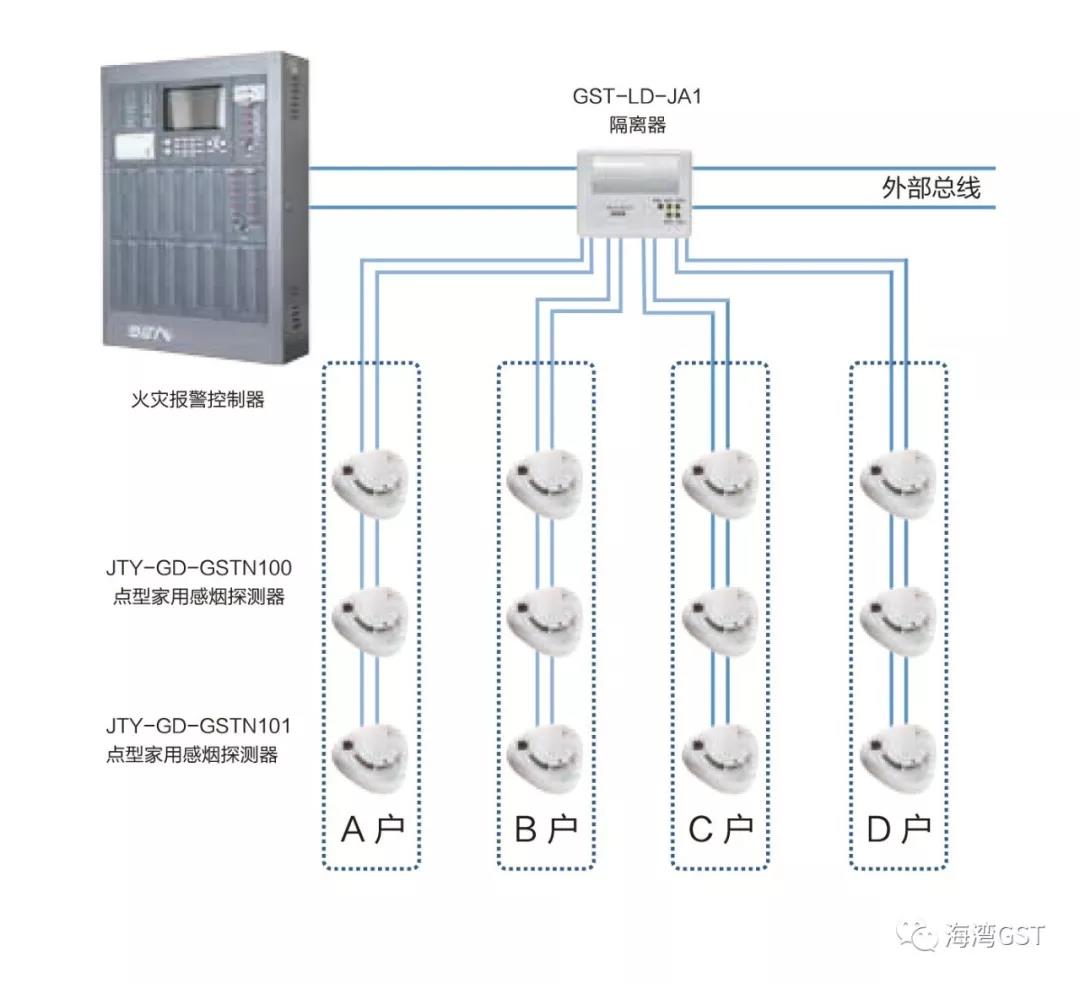

（参照GB 50116住宅建筑火灾自动报警系统-----A类）

注：（1）隔离器属于必选件，隔离器含干线入，干线出，以及4个分支，每个分支最多可以配接32个设备，如果户内总线线路出现短路的情况，则该分支自动隔离，确保干线及其他分支不受影响。

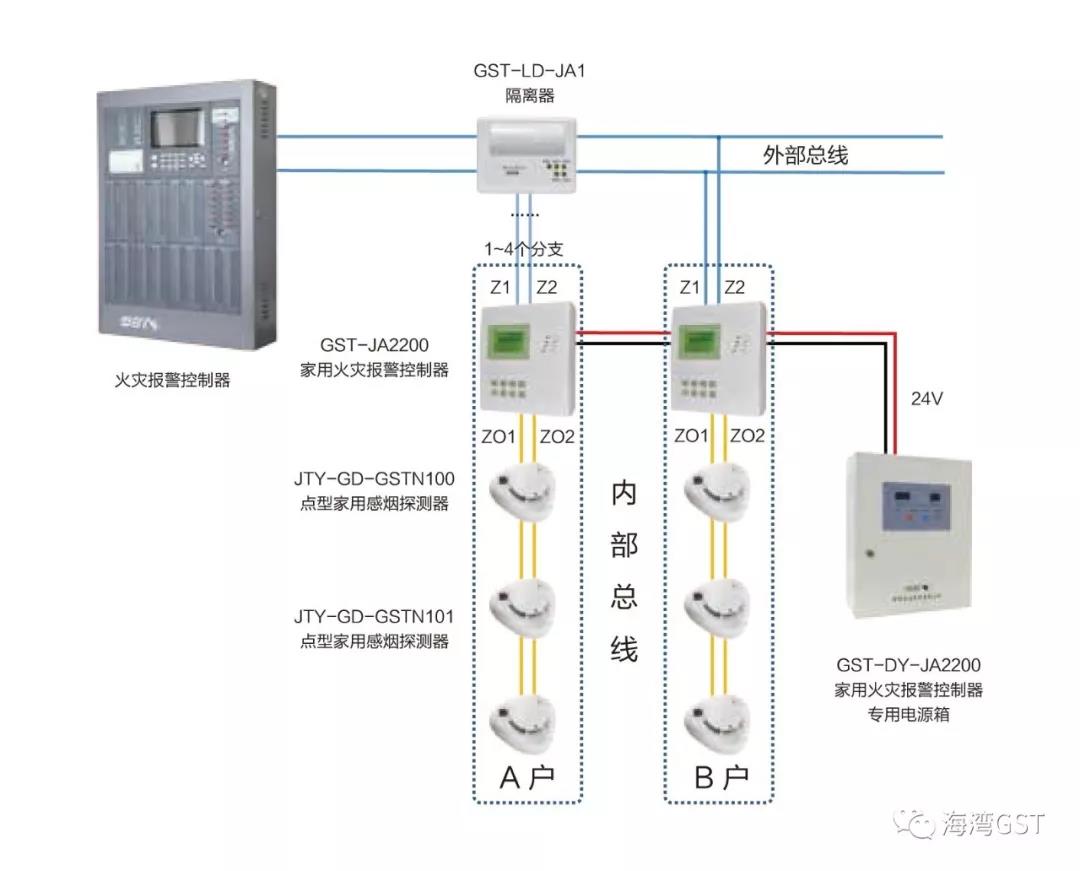

（参照GB 50116住宅建筑火灾自动报警系统-----B类）

注：

（1）支持家用火灾报警产品的火灾报警控制器包括GST200、GST500、GST5000、GST9000、N系列等；

（2）1台家用火灾报警控制器可以配接最多16只点型家用感烟火灾探测器；

（3）1台GST-DY-JA2200家用火灾报警控制器专用电源箱最多可以配接36台家用火灾报警控制器；

（4）1台GST-DY-JA2200家用火灾报警控制器专用电源箱配接1台家用火灾报警控制器时，总线输出与家用火灾报警控制器内部总线相连，地址与该家用火灾报警控制器一致；配接多台家用火灾报警控制器时，总线输出与支持家用火灾报警产品的火灾报警控制器总线相连，单独占地址码，设备类型码为61；

（5）隔离器属于可选件，隔离器含干线入，干线出，以及4个分支，每个分支最多可以配接32个设备，如果户内总线线路出现短路的情况，则该分支自动隔离，确保干线及其他分支不受影响。
