海湾GST-DJ-S63交流三相电压电流传感器

一、海湾GST-DJ-S63交流三相电压电流传感器功能特点

　　GST-DJ-S63交流三相电压电流传感器能够同时采集两组被监测设备电源的三相电压和一组电流值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值，并通过总线通讯上传到监控器，监控器可以指示电源故障类型，并发出声光故障信号。

二、海湾GST-DJ-S63交流三相电压电流传感器技术参数

　　额定工作电压：DC24V

　　工作电压范围：DC12V-28V

　　静态功耗：50mW

　　电压输入范围：三相四线制，相电压20-400V

　　电流输入范围：AC0.2A-5A

　　测量精度：3%

　　通讯：二总线通讯协议

　　有效通讯距离：1500m

　　安装方式：导轨式安装

　　工作温度范围：-40°C～55°C

　　储存温度范围：-45°C～85°C

　　相对湿度、温度：20°C以下湿度90%不结露

　　防护等级：IP30

　　产品符合：GB28184-2011

三、海湾GST-DJ-S63交流三相电压电流传感器接线端子说明

　　通讯：端子1：二总线输入；端子2：二总线输出。无极性。

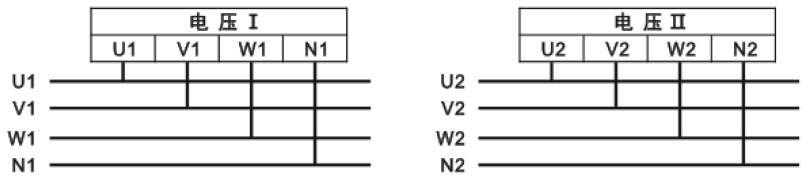

　　监测电压输入:电压I和电压II：两路独立的三相四线电压输入；并接在被监测电压上，注意U、V、W、N线的顺序及极性。

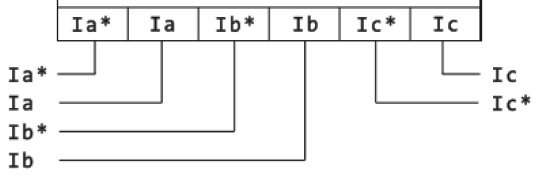

　　 监测电流输入:1路三相电流输入；Ia、Ib、Ic分别串接在被监测电路中。
