GST-LD-8332 型模块箱

文章来源:本站作者:admin人气:114日期:2019-05-03 14:55:16
GST-LD-8332 型模块箱由GST-LD-8319 模块、GST-AS-200 安全栅和模块箱外壳组成。可与JTY-GF-GST104(Ex)及JTY-GF-GST9711(Ex)点型光电感烟火灾探测器、JTW-ZOF-GST9712(Ex)
点型感温火灾探测器、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器、J-SAB-G1(Ex)手动火灾报警按钮、J-SAF-GST9211(Ex)手动火灾报警按钮配接,组成本质安全型防爆系统。一旦发生火灾,模块箱将报警信号通过总线传入控制器,控制器会显示出该编码地址的报警信号。当模块箱出现故障时,控制器会显示出该编码地址的故障信号。模块箱具有检线功能,当模块箱与外部设备的连接线出现断路时,模块箱会向控制器报故障。模块箱采用电子编码方式,编码范围在1~242 之间任意设定,可通过我公司生产的GST-BMQ-2 型电子编码器进行现场编码。模块箱应安装在安全区域。
3.4.2 主要技术指标
(1) 工作电压:
总线电压:总线24V电源电压:DC24V
(2) 监视电流:
总线电流≤0.7mA电源电流≤4mA
(3) 报警电流:
总线电流≤2.2mA电源电流≤40mA
(4) 连接设备类型:可连接JTY-GF-GST104(Ex)及JTY-GF-GST9711(Ex)点型光电感烟火灾探测器、JTW-ZOF-GST9712(Ex)点型感温火灾探测器、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器、J-SAF-GST9211(Ex)手动火灾报警按钮。
(5) 连接设备容量:最多10 只
(6) 安全栅型号:GST-AS-200
(7) 安全栅参数:U0=28V,I0=93mA,L0≤4.0mH,C0≤0.083μF
(8) 外壳防护等级:IP66
(9) 使用环境:
温度:-10℃~+55℃相对湿度≤95%,不结露
(10) 外形尺寸:196mm×215mm×86mm
3.4.3 结构特征、安装与布线
本模块箱外形结构及安装方法均与GST-LD-8331 模块箱相同。模块箱应安装在安全区域,本安侧和非本安侧接线应分开,并保持一定距离(至少为50mm)。安全栅接地必须可靠,连接螺钉必须拧紧,不可松动,接地电阻不能大于4Ω。其接线端子如图1- 37:

其中:
Z1、Z2:接控制器二总线,无极性;
D1、D2:接直流24V,无极性;
3、4:即安全栅的3、4 两端,接防爆探测器及防爆手动火灾报警按钮,3 为正,4 为负。
本模块箱内含GST-AS-200 型齐纳安全栅,主要技术参数参见第一章3.1 节。
布线要求:
信号总线Z1、Z2 采用阻燃RVS 型双绞线,截面积≥1.0mm2;电源线D1、D2 采用阻燃BV 线,截面积≥1.5mm2。安全栅至探测器或手动火灾报警按钮间的电缆应选用截面积≥1.0mm2 的本安电缆,且电缆间分布电容不得大于0.083μF,分布电感不得大于4.0mH。本安电缆的长度应按如下方法进行计算:计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集中参数考虑,其值与电缆长度成正比,即CC≤CO-Ci,LC≤LO-Li式中:CO、LO——关联设备给出的最大外部允许电容和电感量;Ci、Li——本安设备内部最大等效电容和电感量(我公司本质安全型产品的Ci、Li 均为0);CC、LC——允许电缆的最大分布电容和电感量。例如,某工程选用了JTY-GF-GST104(Ex)点型光电感烟火灾探测器,配接GST-LD-8332 模块箱内安全栅CO=0.083μF,LO=4.0mH,如选择某本安电缆参数为Lk≤0.8μH/m,Ck≤180pF/m,选用本安电缆最长为:则选用本安电缆长度应≤461m。
3.4.4 应用方法
模块箱可与防爆的感温火灾探测器、感烟火灾探测器及手动火灾报警按钮一起接入火灾报警控制器系统中组成本安型防爆系统。在系统连线末端必须连接一4.7kΩ终端电阻,且一只模块箱混接的各类防爆探测器及报警探测器不能超过10 只。系统连线如图1- 38 所示。

一、海湾GST-LD-8332模块箱概述:

GST-LD-8332编址接口模块(以下简称编址接口模块)可与防爆设备(防爆感温、感烟、烟温复合探测器、防爆手动报警按钮等)配接,组成本安型防爆系统。一旦发生火灾,编址接口模块将报警信号通过总线传入火灾报警控制器(以下简称控制器),控制器产生报警信号并显示出编址接口模块的报警地址信息。当编址接口模块本身出现故障时,控制器将产生故障信号并显示编址接口模块故障地址信息。

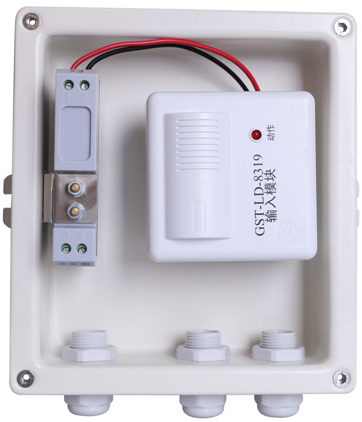

GST-LD-8332模块箱内部图

二、海湾GST-LD-8332模块箱特点:

1.输出信号采用光电隔离技术,使用安全,对工频干扰有良好的抑制能力;

2.地址码为电子编码,可现场改写;

3.由微处理器对运行情况进行监视,给出诊断信息;

4.内含安全栅,可直接配接本安设备。

三、海湾GST-LD-8332模块箱技术特性:

1.工作电压:总线电压:24V 允许范围:16V~28V 电源电压:DC24V 允许范围:DC20V~DC28V

2.工作电流:监视电流≤0.5mA 报警电流≤5mA

3.指示灯: 红色-火警灯,动作灯,巡检时闪亮,动作时常亮 黄色-故障灯,巡检时熄灭,故障时常亮

4.编码方式:电子编码方式,占用一个总线编码点,编码范围可在1~242之间任意设定

5.线制:与控制器采用无极性两总线连接;与DC24V电源线采用无极性两线制连接;与防爆设备采用有极性两线制连接

6.使用环境: 温 度:-10℃~+50℃ 相对湿度≤95%,不凝露

7.外形尺寸:201mm×172mm×79mm

8.配接安全栅参数:U0=28V,I0=93mA,L0≤4.0mH,C0≤0.083F

9.外壳防护等级:IP65

10.壳体材料和颜色:压铸铝合金,银灰色

11.重量:1.0kg

12.安装孔距:155mm或60mm

13.执行标准:Q/GST 13-2006

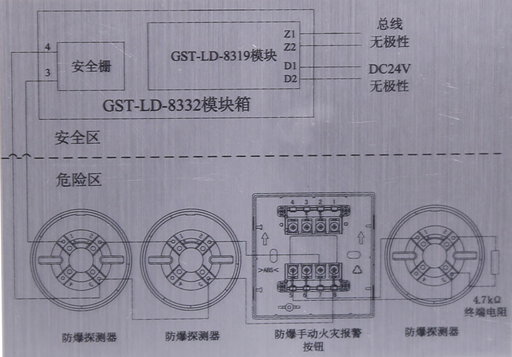

四、海湾GST-LD-8332模块箱接线示意图:

GST-LD-8332模块箱接线图
