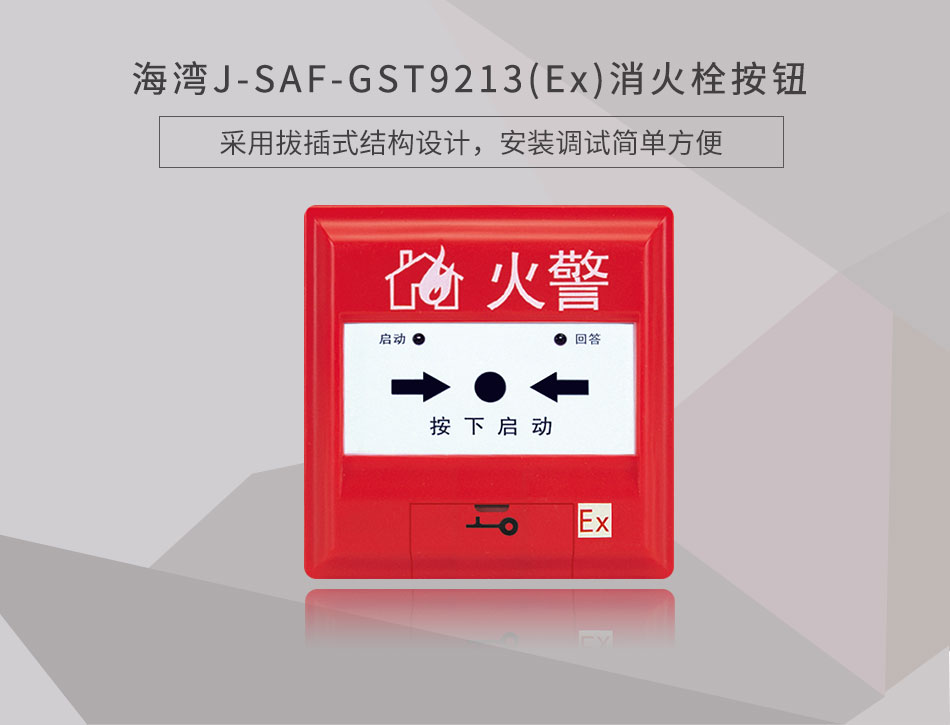

J-SAF-GST9213(Ex)型消火栓按钮

一、J-SAF-GST9213(Ex)概述：

　　J-SAF-GST9213(Ex)消火栓按钮(以下简称按钮)安装在公共场所，当人工确认发生火灾后，按下此按钮，即可向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出与按钮相连的编址接口模块的编号，并发出报警声响。本按钮防爆类型为本质安全型，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。按钮为非编码型，使用时需与GST-LD-8331编址接口模块连接，与终端电阻配合使用，可以直接接入各类火灾报警控制器。

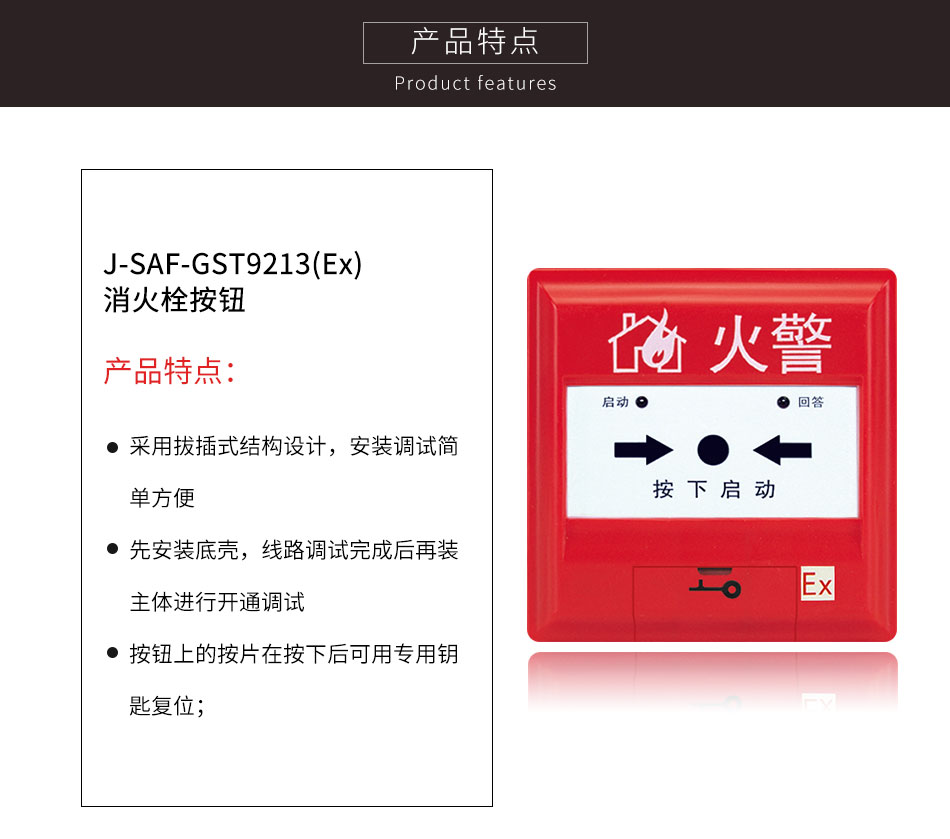

二、J-SAF-GST9213(Ex)特点：

　　采用拔插式结构设计，安装调试简单方便；先安装底壳，线路调试完成后再装主体进行开通调试；按钮上的按片在按下后可用专用钥匙复位；

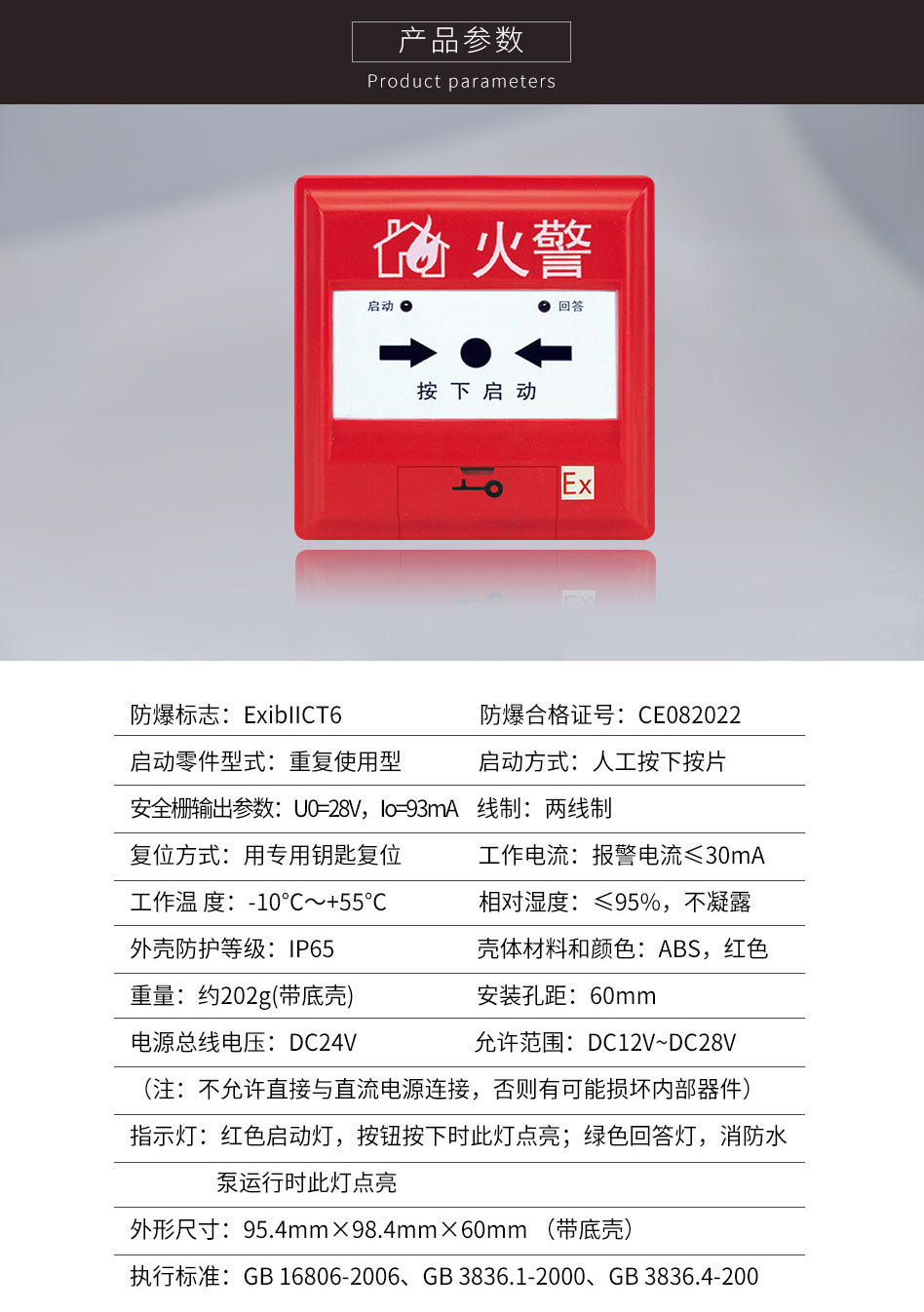

三、J-SAF-GST9213(Ex)技术特性：

　　1.工作电压：电源总线电压：DC24V允许范围：DC12V~DC28V　　注：不允许直接与直流电源连接，否则有可能损坏内部器件。



　　2.工作电流：报警电流≤30mA



　　3.安全栅输出参数：U0=28V，Io=93mA



　　4.防爆标志：ExibIICT6



　　5.防爆合格证号：CE082022



　　6.启动零件型式：重复使用型



　　7.启动方式：人工按下按片



　　8.复位方式：用专用钥匙复位



　　9.指示灯：红色启动灯，按钮按下时此灯点亮；绿色回答灯，消防水泵运行时此灯点亮



　　10.线制：两线制



　　11.使用环境：　温度：-10℃～+55℃　相对湿度≤95%，不凝露



　　12.外形尺寸：95.4mm×98.4mm×60mm（带底壳）



　　13.外壳防护等级：IP65



　　14.壳体材料和颜色：ABS，红色



　　15.重量：约202g(带底壳)



　　16.安装孔距：60mm



　　17.执行标准：GB16806-2006、GB3836.1-2000、GB3836.4-2000

四、J-SAF-GST9213（EX）消火栓按钮结构特征与工作原理：

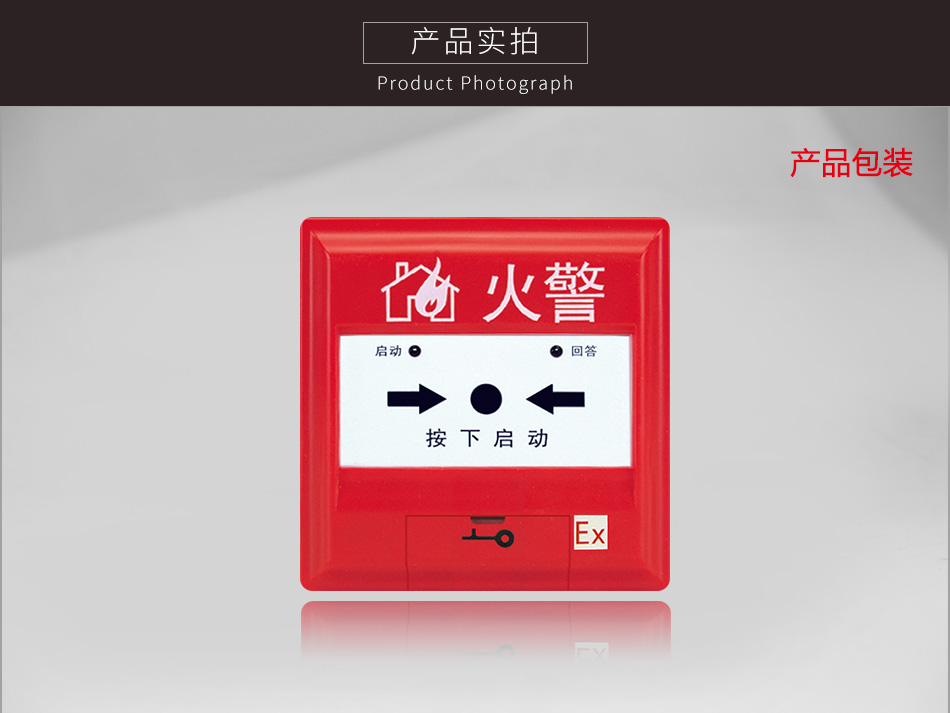

　　1.按钮的外形示意图如图1所示。

　　2.工作原理

　　本消火栓按钮采用电流检测方式，可多只串联使用，在末端接4.7kΩ终端电阻，当按钮按下时，电流增大，GST-LD-8331编址接口模块检测后，将发出报警信号并启动现场设备，现场设备启动后，使输入电源极性反转，点亮回答指示灯。
