JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器
一、海湾防爆JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器概述:
JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器利用红外散射技术,采用进口光电器件,提高了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能良好。产品结构新颖、外型美观、性能稳定可靠、抗潮湿性强,并具有良好的抗化学腐蚀性。本探测器防爆类型为本质安全型,防爆标志为ExibIICT6,适用于石油、化工等行业具有防爆要求的1区及2区使用,同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀,适用于仓库、厂房及其它有磷化铝、盐雾、二氧化硫腐蚀环境的场所。本探测器为非编码型,与GST-LD-8332模块箱配合使用,可接入本公司生产的各类火灾报警控制器,完成对探测器信号的处理。
该产品符合GB 3836.1《爆炸性气体环境用电气设备 第1部分:通用要求》和GB 3836.4《爆炸性气体环境用电气设备 第4部分:本质安全型"i”》的有关规定。
JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器利用红外散射技术,采用进口光电器件,提高了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能良好。产品结构新颖、外形美观、性能稳定可靠、抗潮湿性强,并具有良好的抗化学腐蚀性。本探测器防爆类型为本质安全型,防爆标志为ExibⅡCT6,适用于石油、化工等行业具有防爆要求的1区及2区使用,同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀,适用于仓库、厂房及其它有磷化铝、盐雾、二氧化硫腐蚀环境的场所。本探测器为非编码型,与GST-LD-8332编码接口模块配合使用,可接入本公司生产的各类火灾报警控制器,完成对探测器信号的处理。
二、海湾防爆JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器主要技术指标
(1)工作电压:DC16V~DC28V
(2)静态电流≤150μA(注:静态时探测器可工作在DC16V~DC28V电压范围内)
(3)报警电流≤30mA
(4)安全栅参数:U0=28V,I0=93mA
(5)防爆标志:ExibIICT6
(6)报警确认灯:红色,正常时闪亮,报警时常亮
(7)使用环境:
温度:-10℃~+55℃
相对湿度≤95%,不结露
大气压力:86kPa~106kPa
(8)外壳防护等级:IP23
(9)探测器尺寸:
直径:100mm,高:56mm(带底座)
三、海湾防爆JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器接线

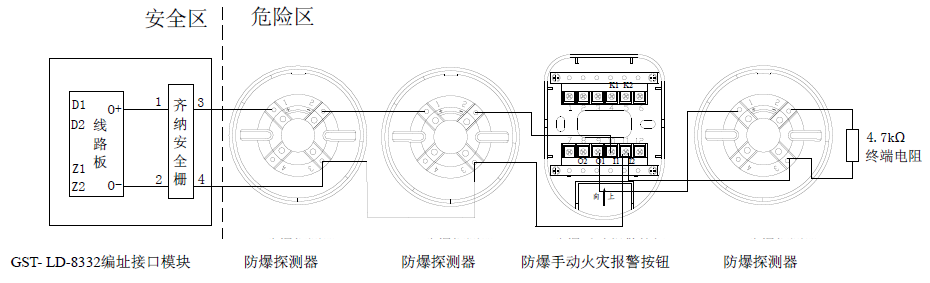

防爆定位底座上有四个带数字标识的接线端子,“1”接编址接口模块输出端的正极,“2”作为输出连接下一只探测器的正极(即“1”号端子),“3”与下一只探测器的电源负极(即“3”号端子)连到一起,并接在编址接口模块输出端的负极上。“4”不接线,用来辅助固定探测器。
探测器与防爆定位底座上有定位凸棱,使探测器具有唯一的安装位置。防爆定位底座A、B处有两个凸棱,探测器防爆定位中扣侧面C处有一个凸棱。装配时,将探测器C对准防爆定位底座A处,顺时针旋转至B处即可安装好探测器。
