J-SAF-GST9213(EX)防爆型消火栓按钮

文章来源:www.gsthwxf.com作者:海湾消防公司人气:958日期:2019-05-03 03:19:24

一、J-SAF-GST9213A(Ex)消火栓按钮概述:

  J-SAF-GST9213A(Ex)消火栓按钮(以下简称按钮)安装在公共场所,当人工确认发生火灾后,按下此按钮,即可向火灾报警 控制器发出报警信号,火灾报警 控制器接收到报警信号,将显示出与按钮相连的编址接口模块的编号,并发出报警声响。本按钮防爆类型为本质安全型,符合GB3836.1-2000《爆炸性气体 环境用电气设备第1部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型“i”》的有关规定,并取得了国家防爆产品检验 机关颁发的产品 防爆合格 证书,主要应用于石油及化工等易燃、易爆场所。按钮为非编码型,使用时需与GST-LD-8331编址接口模块连接,与终端电阻配合使用,可以直接接入各类火灾报警控制器

二、J-SAF-GST9213A(Ex)消火栓按钮特点:

  采用拔插式结构设计,安装调试简单方便;先安装底壳,线路调试完成后再装主体进行开通调试;按钮上的按片在按下后可用专用钥匙复位;

三、J-SAF-GST9213A(Ex)消火栓按钮技术特性:

工作电压 DC12V~DC28V
监视电流 0mA
报警电流 ≤30mA
安全栅输出参数 U0=28V,I0=93mA
防爆标志 ExibⅡCT6Gb
启动灯 红色,按钮按下时此灯点亮
回答灯 绿色,消防水泵运行时此灯点亮
使用环境 温度:0℃~+55℃;相对湿度≤95%,不结露;大气压力:86kPa~106kPa
外壳防护等级 IP43
外形尺寸 95.4mm×98.4mm×52.5mm(带底壳)



四、J-SAF-GST9213A(Ex)消火栓按钮结构特征与工作原理:

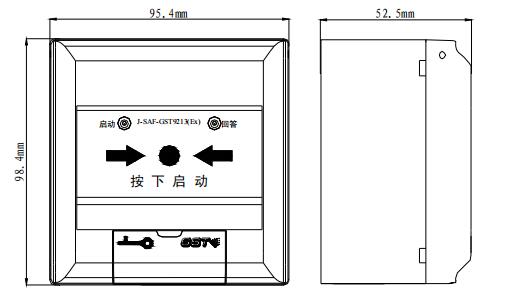

  1.按钮的外形示意图如图1所示。

J-SAF-GST9213A(Ex)消火栓按钮

  2.工作原理

  本消火栓按钮采用电流检测方式,可多只串联使用,在末端接4.7kΩ终端电阻,当按钮按下时,电流增大,GST-LD-8331编址接口模块检测后,将发出报警信号并启动现场设备,现场设备启动后,使输入电源极性反转,点亮回答指示灯。
