GST-LD-N8402(Ex)电源隔离式安全栅
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1279日期:2019-05-04 06:07:46
一、海湾GST-LD-N8402(Ex)电源隔离式安全栅产品概述
GST-LD-N8402(Ex)电源隔离式安全栅(以下简称安全栅)采用隔离式安全栅设计方案,为本安系统中本安侧设备提供DC24V。安全栅应安装在安全区域。
二、海湾GST-LD-N8402(Ex)电源隔离式安全栅产品特点
安全栅采用隔离式设计,不需要接地。
三、海湾GST-LD-N8402(Ex)电源隔离式安全栅技术参数
型号 | GST-LD-N8402(Ex) |
工作电压 |
DC24V;允许范围:DC20V~DC28V |
工作电流 |
<150mA |
设备容量 | 最多可配接2只GST-HX-MN100C(Ex)火灾声光警报器 |
本安参数 | Um:250V Uo:28V Io:115mA Po:0.8W Co:0.083μF Lo:4mH |
使用环境 |
温度: -10℃~+55℃ 相对湿度≤95%,不凝露 |
安全栅壳体材料 | PA66 |
安全栅重量 | 约0.43kg |
安全栅防护等级 | IP30 |
安全栅安装孔距 | 140mm |
安全栅外形尺寸 | 150mm×97mm×36mm |
四、海湾GST-LD-N8402(Ex)电源隔离式安全栅结构特征与工作原理

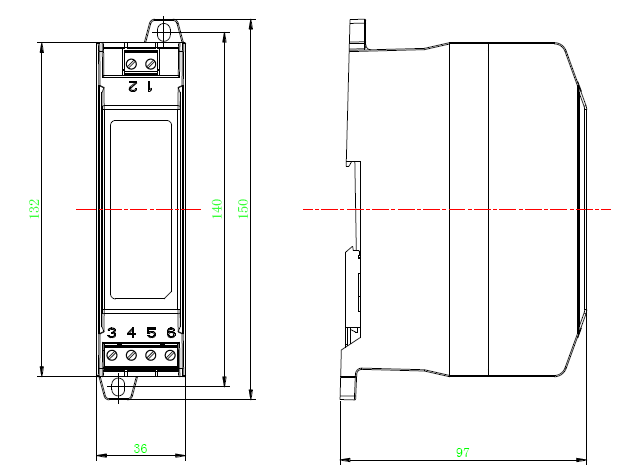

1.安全栅的外形示意图如图所示。
外形示意图
2.工作原理
安全栅通过隔离和限能2种方式确保本安侧的安全。用变压器隔离,本安侧输出端口用稳压二极管限压、电阻限流。
五、海湾GST-LD-N8402(Ex)电源隔离式安全栅安装与接线

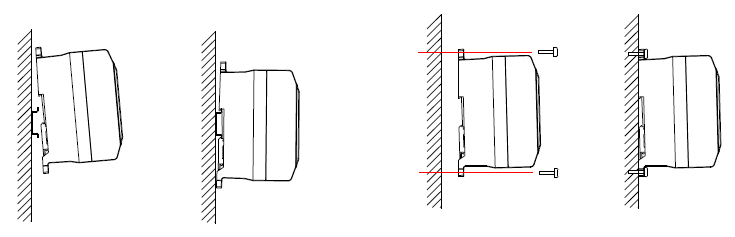

安全栅可以直接安装于宽度为35mm的标准DIN导轨,如图2-1所示。在不具备导轨安装条件时,
可以通过上下两个安装孔,使用M4螺钉或ST4.2自攻螺钉(可选配塑料膨胀管)进行安装,如图2-2所示。
左图导轨安装示意图 右图普通安装示意图
1.接线
安全栅端口通过插拔式端子(包括端子头和端子座)同其他设备连接,将电缆线安装在端子头上后,端子头正确插在端子座上确定稳固连接即可。
2.端子说明
接线端子如下图所示。
接线端子
D1、D2:DC24V,无极性
O+、O-:本安电源输出
注意:安全栅应安装在安全区域,本安侧和非本安侧接线应分开,并保持一定距离(至少为50mm)。
3.布线要求
电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。安全栅至本安编码设备应选用截面积≥1.0mm2的本安电缆,且电缆间分布电容不得大于0.083μF,分布电感不得大于4.0mH。
