JTFB-GOF-GST601型点型复合式感烟感温火灾探测器

一、JTFB-GOF-GST601点型复合式感烟感温火灾探测器概述

　　JTFB-GOF-GST601点型复合式感烟感温火灾探测器(以下简称探测器)是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。与GST-LD-8320终端器配合使用，可与多线制火灾报警控制器或通过GST-LD-8319编址接口模块与我公司生产的火灾报警控制器相连，完成探测器的信号处理。

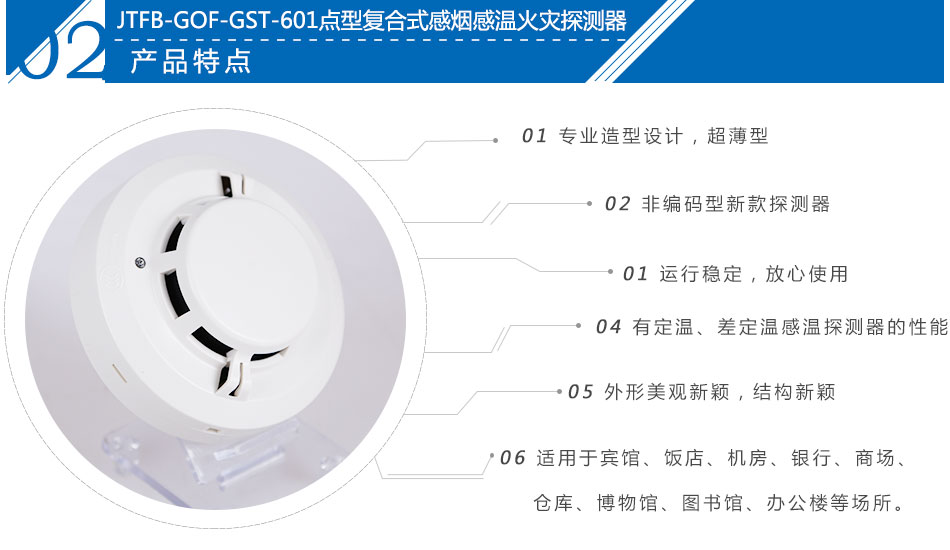

二、JTFB-GOF-GST601点型复合式感烟感温火灾探测器特点

　　该探测器为非编码型，是我公司最新推出的一款新型探测器。复合探测技术是目前国际上正在流行的新型多功能高可靠性的火灾探测技术。它不仅具有普通散射型光电感烟探测器的性能，而且兼有定温、差定温感温探测器的性能。正是由于感烟与感温的复合技术，使得该款探测器克服了普通散射型光电探测器对黑烟小颗粒烟雾的不敏感特性，能够对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧进行探测和报警。同时该款探测器也能对酒精燃烧等有明显温升的明火探测报警。

三、JTFB-GOF-GST601点型复合式感烟感温火灾探测器技术特性

　　1.探测器类别：A2R

　　2.工作电压：DC24V，允许范围：DC12V～DC28V

　　3.工作电流：监视电流≤60A报警电流≤30mA

　　4.报警确认灯：红色(巡检时闪亮，报警时常亮)

　　5.保护面积：当空间高度为6m～12m时，一个探测器的保护面积，对一般保护现场而言为80m2；空间高度为6m以下时，保护面积为60m2。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

　　6.线制：电源二总线，有极性

　　7.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露

　　8.外形尺寸：直径：100mm高：56mm(带底座)

　　9.外壳防护等级：IP22

　　10.壳体材料和颜色：ABS，象牙白

　　11.重量：约120g

　　12.安装孔距：45mm～75mm

　　13.执行标准：GB4715-2005、GB4716-2005

四、JTFB-GOF-GST601点型复合式感烟感温火灾探测器结构特征与工作原理：

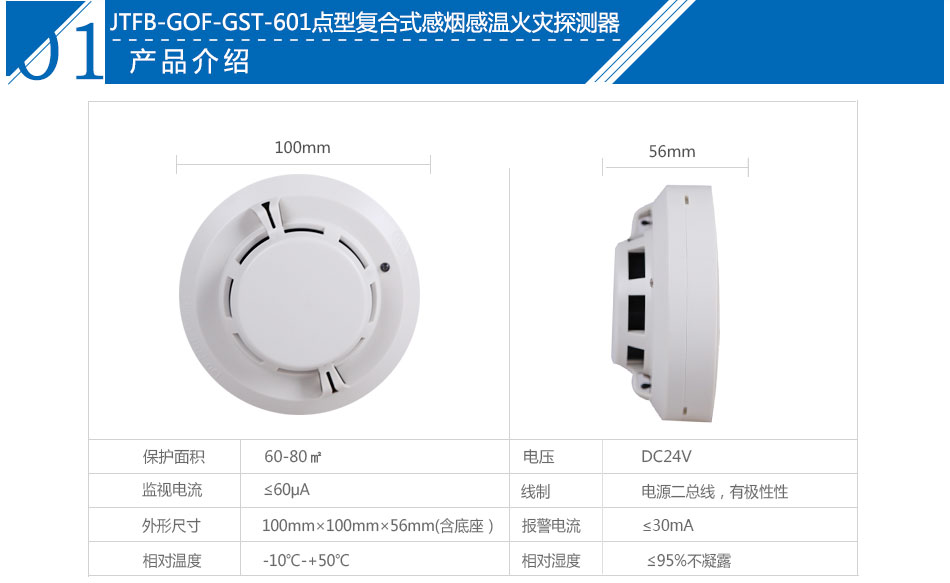

　　1.探测器外形示意图如图1所示。

　　2.工作原理

　　普通散射型光电探测器对那些产生小颗粒黑色烟雾的燃烧不敏感，因为这些小粒子对光的散射作用较小，因此许多光电感烟探测器对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧由于信号较小而探测不到。但由于这些火都伴随着明显的温升，因此本探测器将普通散射型光电感烟部分的采样信号和温度传感器的采样信号复合在一起，利用复合“火灾量”算法有效地提高了烟雾探测的灵敏度，使探测器对小粒子黑烟明火也能及时探测报警。
