DZ-02通用底座
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1136日期:2019-05-04 07:52:39
一、DZ-02通用底座概述:

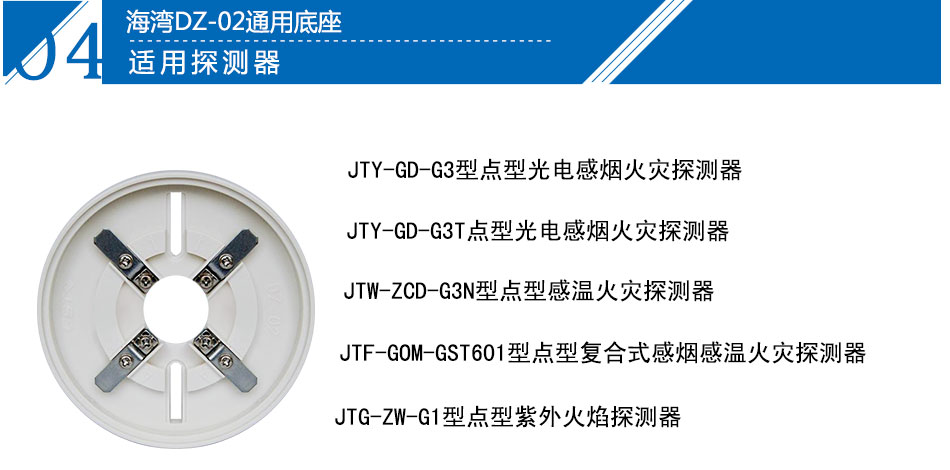

本底座接线简单方便,适用于JTY-GD-G3型点型光电感烟火灾探测器、JTW-ZCD-G3N型点型感温火灾探测器、JTF-GOM-GST601型点型复合式感烟感温火灾探测器安装接线、JTG-ZW-G1型点型紫外火焰探测器。
二、DZ-02探测器底座结构特征、安装与布线:

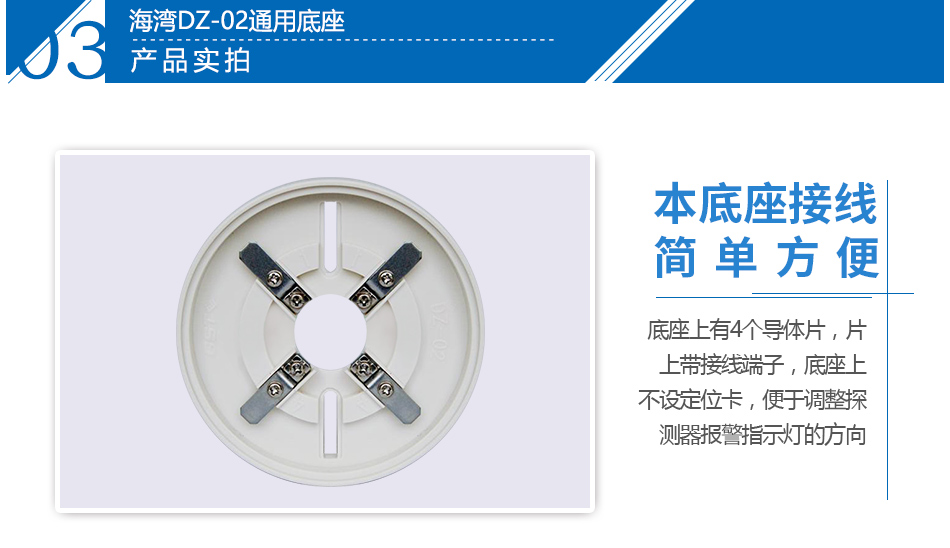

DZ-02探测器通用底座外形示意图如下图:

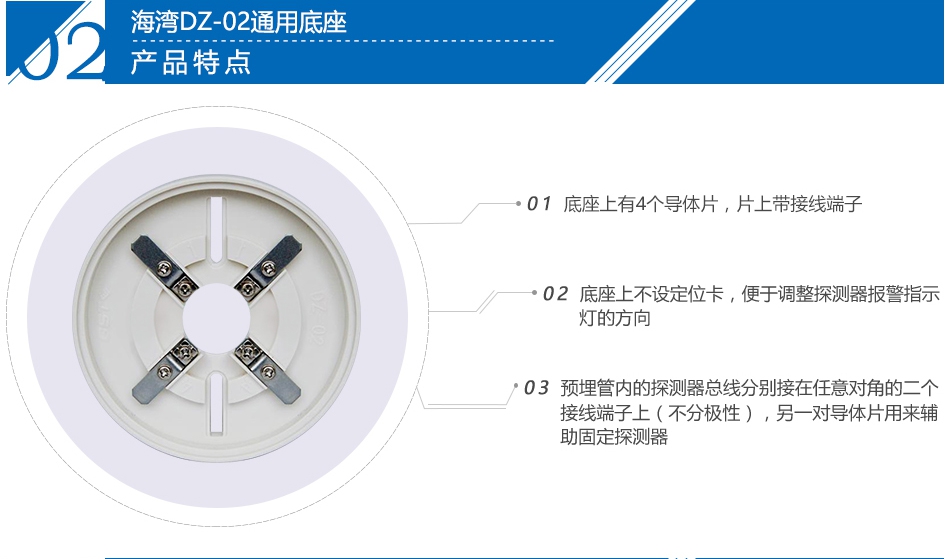

底座上有4个导体片,片上带接线端子,底座上不设定位卡,便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上(不分极性),另一对导体片用来辅助固定探测器。
待底座安装牢固后,将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

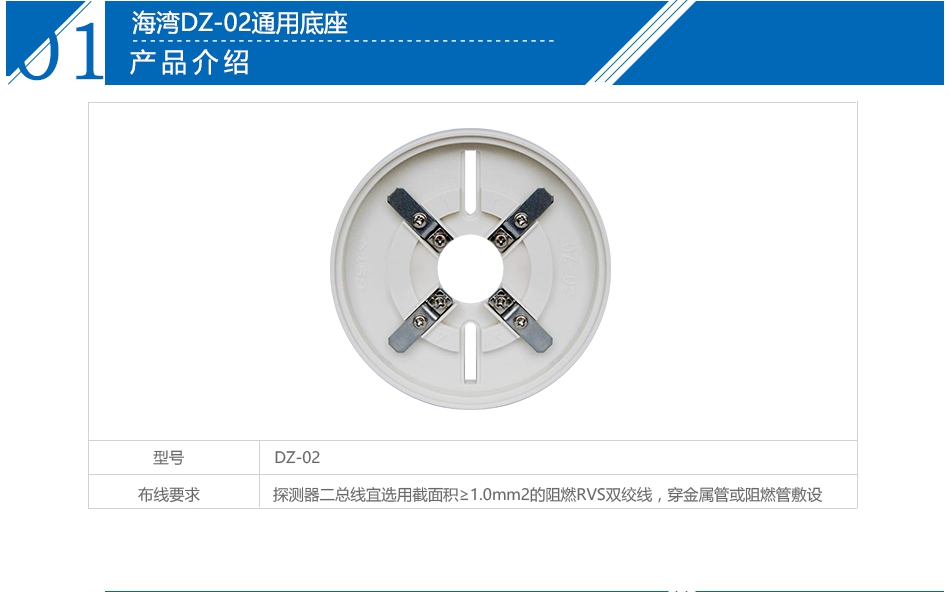

布线要求:探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线,穿金属管或阻燃管敷设。
