工人修理变压器惨遇爆炸…小心这些不要命的行为!

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-11-28 18:32

日前,国内也发生了一起变压器爆燃事故



据澎湃新闻报道,11月22日,山东济南仁凤镇一变电站(特高压泉城站)发生火灾,济阳区应急管理局称,先是变压器爆燃,后引起火灾。济南市应急管理局表示,事故已造成1死2伤,均是电力公司检修人员。



变压器为什么会爆炸

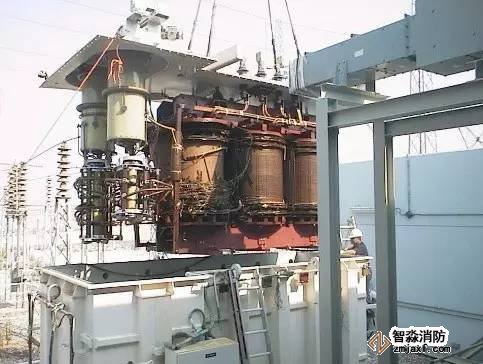

变压器是一种利用电磁感应原理,把交流电能转变为不同电压、电流等参数的电力设备。其中油浸式变压器,将铁芯和绕组一起浸入灌满了绝缘油的油箱中,以加强绝缘和改善冷却散热条件。当变压器内部出现严重过载、短路、绝缘损坏等故障时,绝缘油受到高温或电弧作用,受热分解产生大量烃类混合气体,使变压器内部的压力急剧上升,然后导致变压器油箱的结构破坏(初级变压器爆炸)。
初级变压器爆炸后,绝缘油、混合气体和油雾通过变压器油箱破裂口向外猛烈释放。绝缘油从变压器中泄漏,在地面形成液池,被点燃即发生池火。而当泄漏的热解产物混合气体和油雾与空气混合后点燃,就会发生二次爆炸。当这些情况发生在密闭或拥塞区域时,可能会导致非常强烈的爆炸,并对人员和设备造成威胁,给社会经济带来严重损失。


变压器爆炸过程






01
初级爆炸

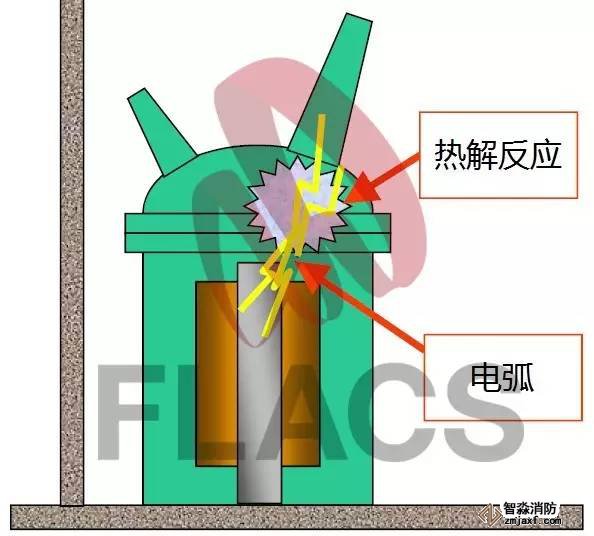

变压器和充油高压设备中出现短路或电弧作用

变压器和充油高压设备中出现短路或电弧,高温和电弧作用会导致油的热分解并产生大量烃类混合气体。

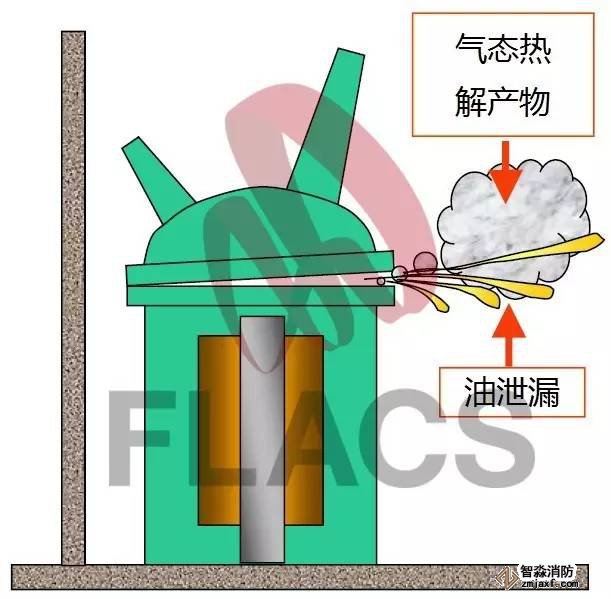

变压器油箱的结构破坏(初级变压器爆炸)

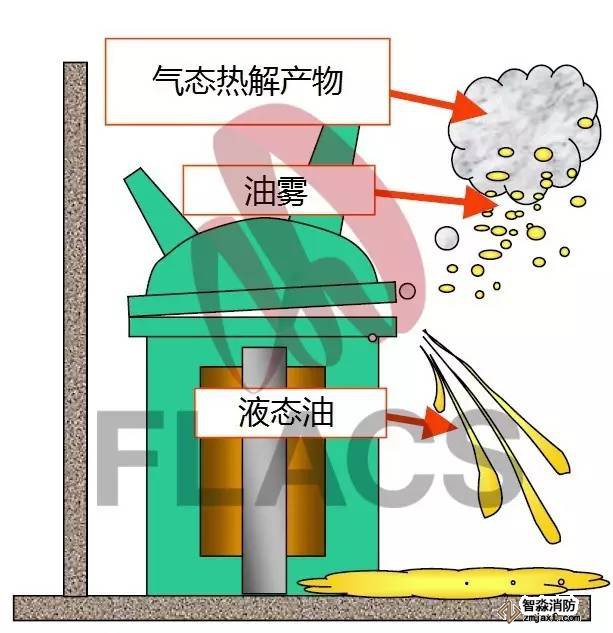

液态绝缘油、气态电解产物和油雾通过变压器油箱破裂口向外猛烈释放




02
二次爆炸





绝缘油从变压器中泄漏并点燃,发生池火;气态电解产物和油雾的泄漏及空气混合,被点燃后发生二次爆炸。

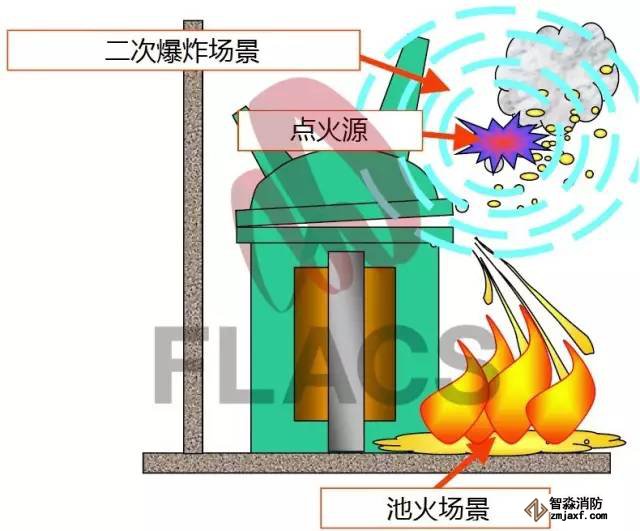

变压器二次爆炸与池火场景

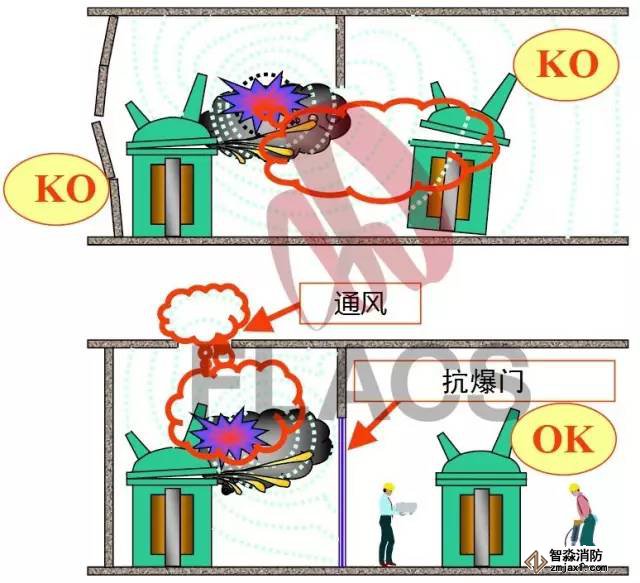

合理泄压和抗爆措施降低变压器爆炸后果
以上是对变压器爆炸事故的分析,接下来我们来分析一下变电站常出现的故障。





变压器故障分类



正常运行的电力设备,由于电流、电压的作用将产生发热.主要包括电流效应引起的发热和电压效应引起的发热。当电力设备存在缺陷或故障时,缺陷或故障部位的温度就会产生异常变化。从而引起设备的局部发热,假设未能及时发现并及时制止这些隐患的发展,最终会促成设备故障或事故的发生,严重的会扩大成电网事故。
电力设备发热故障基本上可分为两大类,即外部故障和内部故障,其基本特征如下:
1)外部发热故障:它以局部过热的形态向其周围辐射红外线,各种裸露接头、连接体的热故障,其红外热图显现出以故障点为中心的热场分布。所以,从设备的热图中可直观地判断是否存在热故障,根据温度分布可以准确地确定故障的部位及故障严重程度。
2)内部发热故障:它的发热过程一般较长,且为稳定发热,与故障点接触的固体、液体和气体,形成热传导、对流和辐射,并以这样的方式将内部故障所产生的热量不断地传递至设备外壳,从而改变设备外表面的热场分布情况。
电力生产包括发电厂内的电力生产环节以及输配电环节。这两个环节的低效导致电力产业的产能难以提高,事故时有发生。
生产环节的问题主要集中在糟糕的基础设施上。设备陈旧,所以能源转化效率低,事故也常常发生。


如何降低变压器爆炸风险?



一般来说,对于最常见的初级爆炸情况,在工厂的设计阶段通常会被考虑到。而对于二次爆炸情况,由于其后果严重,在安全方面需要重点考虑。在设计阶段,为消除安全隐患而对整体设计做出一些重要变更。但这些改动可能会导致不可预知的爆炸后果,造成严重损失。在密闭设施中,例如室内变电站,如果没有考虑合理的泄压措施,那么爆炸事故对内部和外部也可能造成非常严重的影响。

一、变压器正式投运之前的预防性试验

二、在变压器投入运行之后的定期巡视

干式变压器日常巡视的主要项目:

1. 电抗器线圈绝缘层完好,相色正确清晰。

2. 电抗器周围及风道整洁,无铁磁性杂物。

3. 主架无裂纹,线圈无松散变形,垂直安装的电抗器无倾斜。

4. 各连接部分接触良好,无过热。

5. 引线线夹处连接良好。

6. 外表无开裂,无放电痕迹。

7. 使用红外热成像或红外测温仪监测异常温升及局部热点。

8. 防雨措施良好。

油浸式变压器日常巡视的主要项目:

1.变压器油色、油位是否正常,各部位有无渗漏油现象。

2.变压器油温及温度计指示是否正常,远方测控装置指示是否正确。

3.变压器两侧母线有无悬挂物,金具连接是否紧固;引线不应过松或过紧,接头接触良好,试温片有无变色或有无融化现象。

4.呼吸器是否通畅;硅胶是否变色;瓦斯继电器是否充满油;压力释放器(安全气道)是否完好无损。

5.瓷瓶、套管是否清洁,有无破损裂纹、放电痕迹及其它异常现象。

6.主变外壳接地点接触是否良好,基础是否完整,有无下沉有无水泥脱落或裂纹。

7.有载分接开关的分接指示位置及电源指示是否正常。

8.冷却系统的运行是否正常。

9.各控制箱及二次端子箱是否关严,电缆穿孔封堵是否严密,有无受潮。

10.警告牌悬挂是否正确,各种标志是否齐全明显。





安全提示:变压器下常见的危险行为

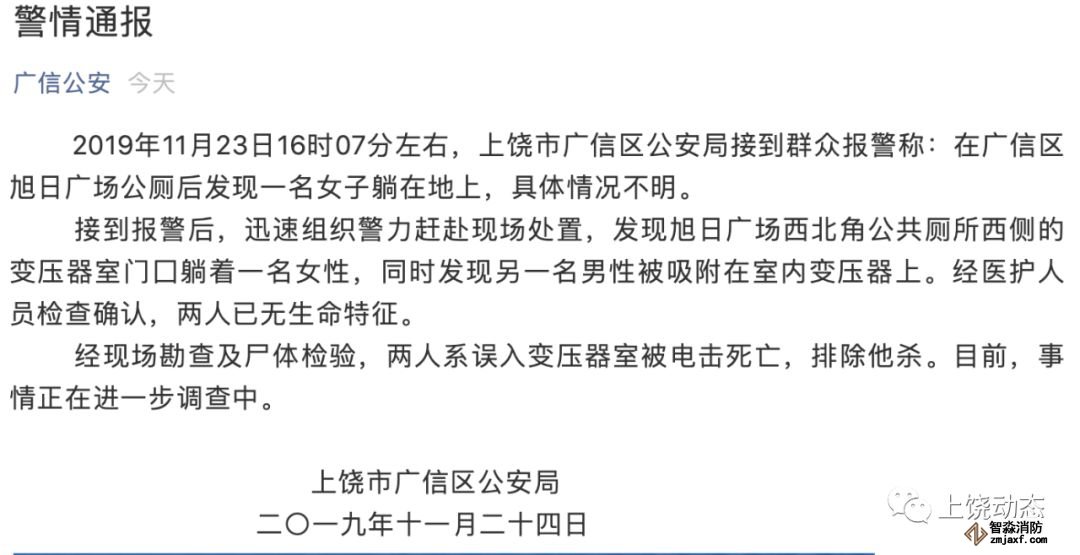

悲剧!误入变压器室 2人被电身亡

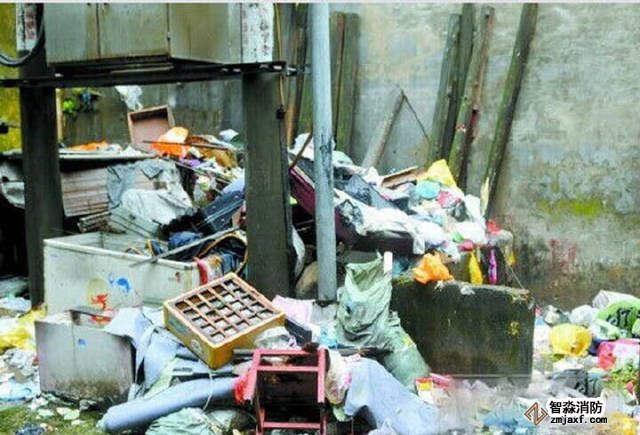

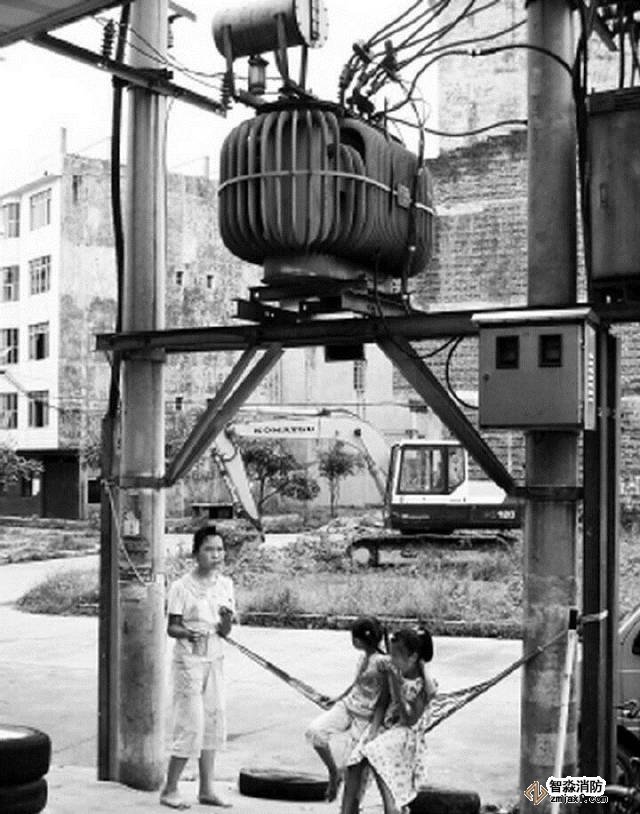

变压器或配电箱一般都有警示牌“高压危险,请勿靠近”字样,但不少人熟视无睹,在旁边做出种种危险行为:

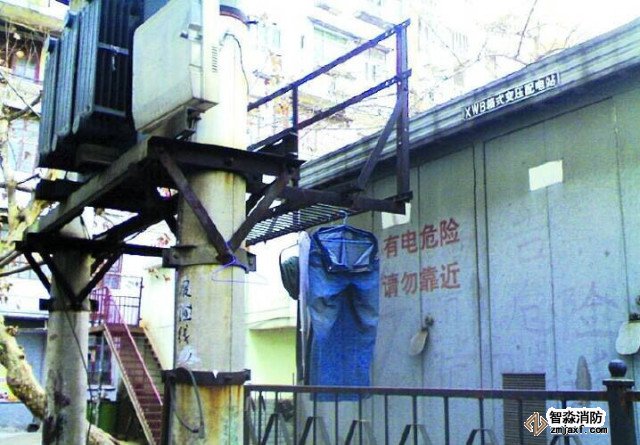

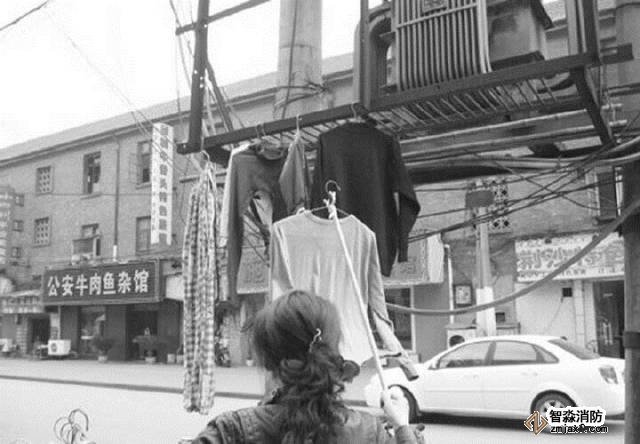

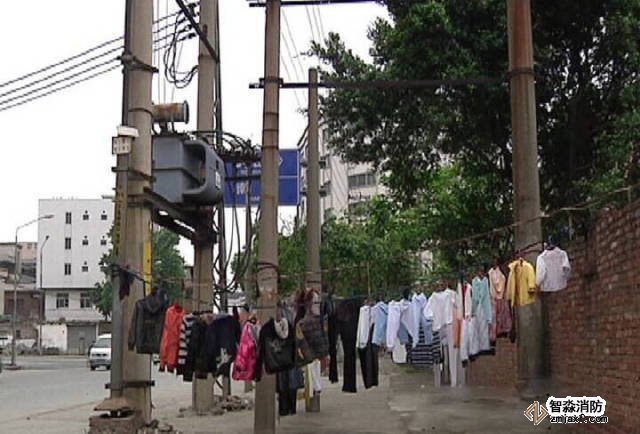

有晾衣服的——某些主妇眼中的晾衣杆!

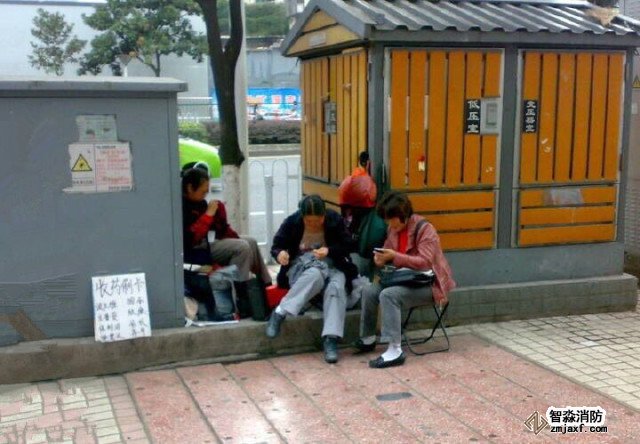

有织毛衣的——难道是想靠在配电箱上取暖?

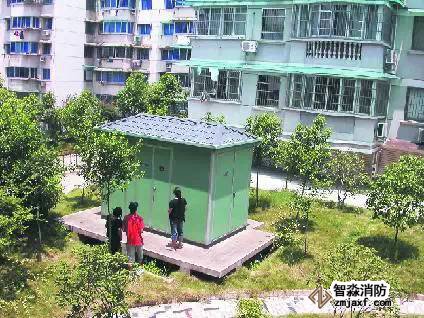

有逗孩子玩的——鬼门关啊!

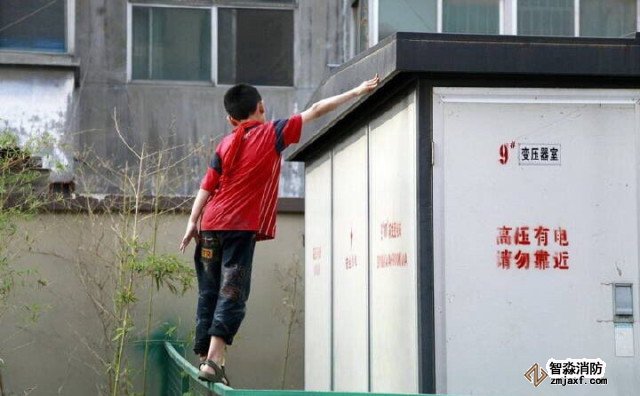

还有转圈触摸的——着实让人看得一身冷汗!

殊不知这些行为藏着多少安全隐患!





人离变压器多远才安全?





普通人到底离变压器多远才算安全呢?

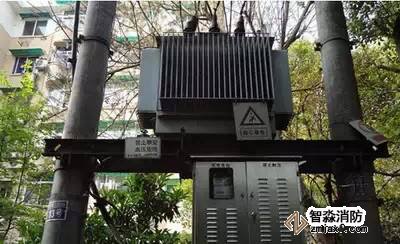

先来看看变压器的分类。普通人经常看到的应该是10—35千伏以下的配电变压器,一般为10千伏或0.4千伏。

按绝缘形式它们可分为:油浸式变压器,干式变压器和气体变压器。从外部看不到内部线圈结构的,一般是油浸式变压器。

这种变压器易燃,主要布置在户外。如果你看到它着火,千万不能用水扑救,而应由专业人员用干燥黄沙盖住火焰,使火焰熄灭;如其外面着火,变压器没有受到损坏,可用二氧化碳、1211、干粉灭火机扑救。人要站在离带电设备2米以外。

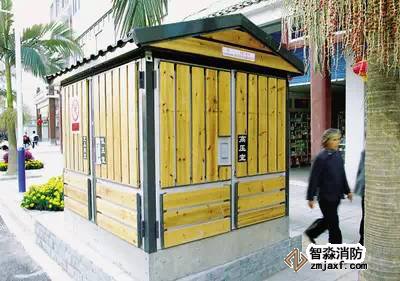

从外部能看到内部线圈结构的,一般是干式变压器。这种变压器噪音小,主要布置在城市小区的配电房内。但导出线很多是裸露的,非专业人员,不要进入配电房。气体变压器安全系数高,成本高也较高,目前基本依赖进口,只用在重要用户,一般不常见。

虽然所有变压器在设计时都考虑了安全因素,普通人只要不接触变压器或走进放置变压器的房间可保证安全。但在日常活动中仍要留意与变压器距离,尽量远离变压器。

为了您的生命安全

生活中请远离变压器

不要在变压器边嬉戏玩耍

更不要攀爬变压器
