海湾GST-LD-8317气体释放灯安装接线示意图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:978日期:2020-06-28 04:08:50

GST-LD-8317气体喷洒指示灯是海湾牌气体释放灯,本文将详细介绍海湾GST-LD-8317外形示意图、安装示意图以及接线示意图。

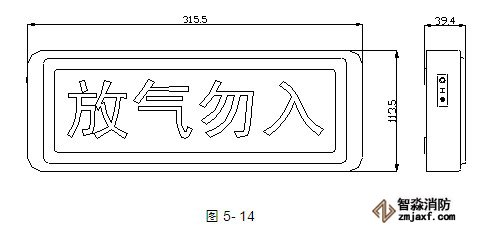

GST-LD-8317喷洒灯外形示意图如图5-14所示。

GST-LD-8317气体喷洒指示灯尺寸图

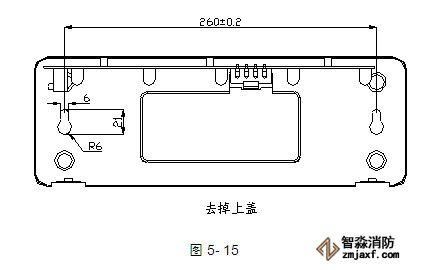

GST-LD-8317喷洒灯安装方式采用壁挂方式。先安装两只M6×60膨胀螺栓,安装孔距为260mm(见图5-15),再将喷洒灯接好线,调节好膨胀螺栓的高度,将喷洒灯紧挂在墙上。也可将外壳上盖打开,把膨胀螺栓的螺母拧紧。

GST-LD-8317气体喷洒指示灯安装图



GST-LD-8317喷洒灯端子示意图如图5-16所示。

GST-LD-8317气体喷洒指示灯接线端子图

D1、D2:接DC24V,无极性。

Z1、Z2:接控制器两总线,无极性

布线要求:信号总线Z1、Z2采用阻燃RVS双绞线,截面积≥1。0mm2;电源线D1、D2采用阻燃BV线,截面积≥1。5mm2。

四、GST-LD-8317气体释放指示灯应用方法

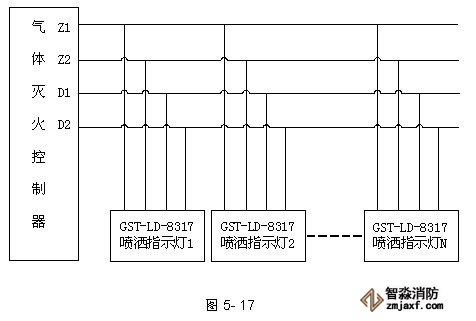

喷洒灯与气体灭火控制器的总线和电源DC24V相连,实现喷洒喷洒功能。具体连接方法如图5-17所示。
