海湾消防电话模块安装接线示意图

文章来源:www.gsthwxf.com作者:海湾安全技术有限人气:日期:2019-05-03 01:17

海湾设备GST-LD-8304为海湾消防电话模块,本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以及应用方法。

一、海湾消防电话模块GST-LD-8304的外形尺寸及结构示意图如图1-30所示。

二、海湾GST-LD-8304消防电话模块采用明装,进线管预埋安装,将底盒安装在86H50型预埋盒上,安装方法如图1-31。底盒与上盖间采用插接式结构安装,拆卸简单方便,便于调试维修。

三、GST-LD-8304电话模块对外端子示意图如图6-9所示:

其中:
 Z1、Z2:接火灾报警控制器两总线,无极性
 D1、D2:DC24V电源,无极性
 TL1、TL2:与GST-LD-8312连接的端子
 L1、L2:消防电话总线,无极性

 四、布线要求

Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线,DC24V电源线采用截面积≥1.5mm2的阻燃BV线,TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。

五、海湾电话模块应用方法

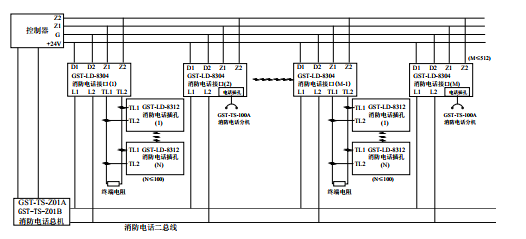

系统接线图如图6- 10所示。
