感温光纤、感温电缆在传送带及输煤栈桥的应用

可根据现场实际情况，有两种设计方案供选择。

A方案

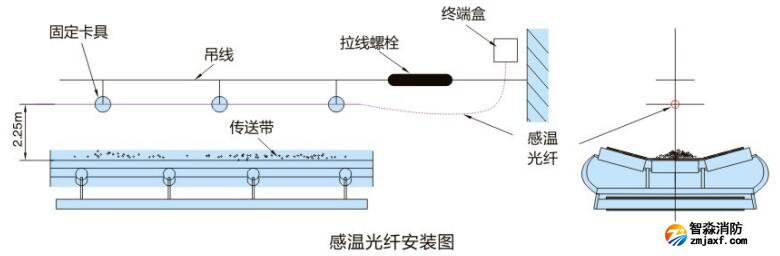

       在传送带宽度不超过0.4m的条件下，用一根和传送带长度相等的感温光纤来保护。感温光纤应是直接固定于距传送带中心正上方不大于2.25m的附属件上。附属件可以是一根吊线，也可以借助于现场原有固定物。吊线的作用是提供一个支撑件。每隔75m用一个拉线螺栓来固定吊线。为防止感温光纤下落，每隔4m ~ 5m用一个紧固件将感温光纤和吊线卡紧，吊线的材料宜选用中2mm不锈钢丝（在条件不具备时可用镀锌钢丝来代替)。安装方法如图所示。

B方案

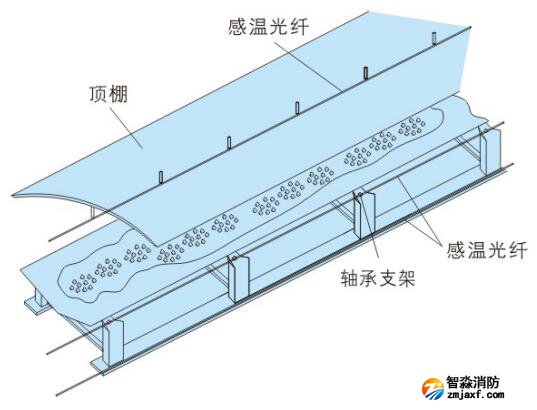

      当传送带宽度超过0.4米时，将感温光纤安装于靠近传送带的两侧。可将感温光纤通过导热板和滚珠轴承连接起来以探测由于轴承摩擦和煤粉积累引起的过热。一般设计安装原则是在不影响平时运行和维护的情况下根据现场情况而定。必要时，如果火灾危险系数较大，可以在传送带上方和两侧同时敷设感温光纤。安装方法如图所示。
