海湾气体释放灯安装接线示意图

文章来源:www.gsthwxf.com作者:海湾安全技术有限人气:日期:2019-05-03 01:50
海湾GST-LD-8317气体喷洒指示灯结构特征、安装与布线GST-LD-8317喷洒灯外形示意图如图所示



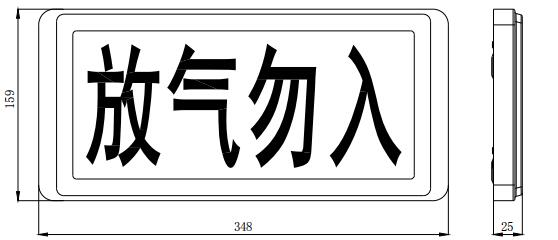

喷洒灯外形示意图如图5-14所示。

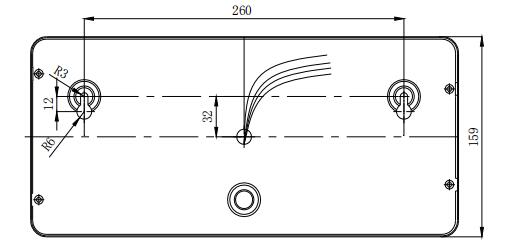

喷洒灯安装方式采用壁挂方式。先安装两只M6×60膨胀螺栓,安装孔距为260mm(见图5-15),再将喷洒灯接好线,调节好膨胀螺栓的高度,将喷洒灯紧挂在墙上。也可将外壳上盖打开,把膨胀螺栓的螺母拧紧。

喷洒灯端子示意图如图5-16所示。


D1、D2:接DC24V,无极性。
Z1、Z2:接控制器两总线,无极性
布线要求:信号总线Z1、Z2采用阻燃RVS双绞线,截面积≥1。0mm2;电源线D1、D2采用阻燃BV线,截面积≥1。5mm2。


五、海湾GST-LD-8317气体喷洒指示灯应用方法


喷洒灯与气体灭火控制器的总线和电源DC24V相连,实现喷洒喷洒功能。具体连接方法如图5-17所示。
