海湾8300输入模块常见设备接线示意图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1254日期:2019-12-30 13:54:05

海湾8300输入模块常见设备接线示意图

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

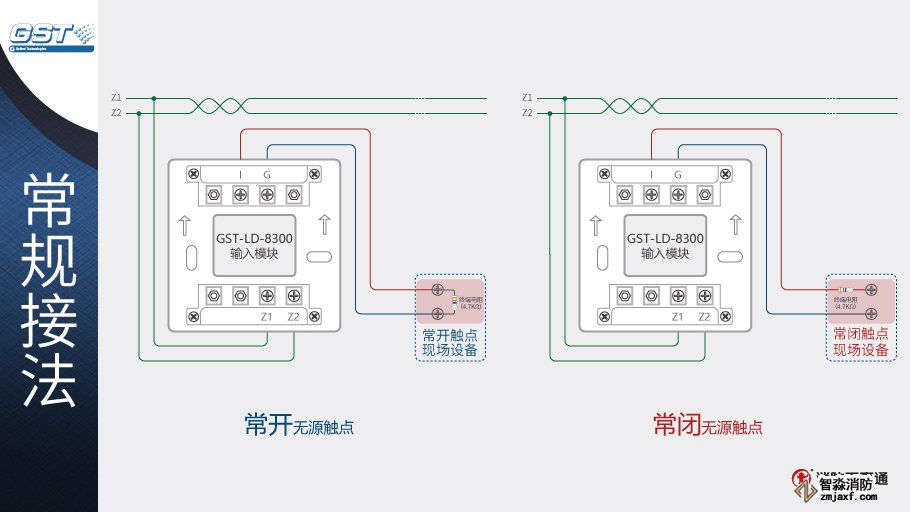

  1.模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻。

  2.模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

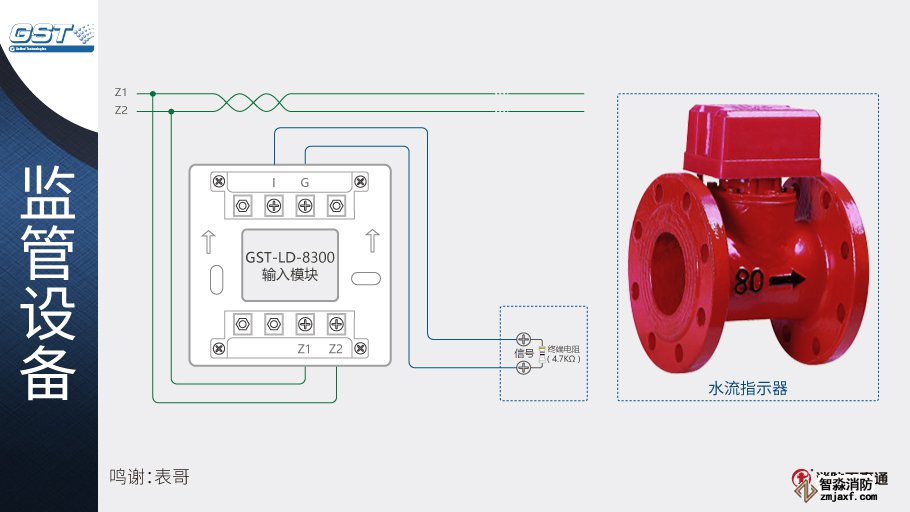

  1.GST-LD-8300模块主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备接线方式基本相同。

  2.设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生监管信号,可通过火灾报警控制器知道设备工作状态。

海湾GST-LD-8300输入模块接线

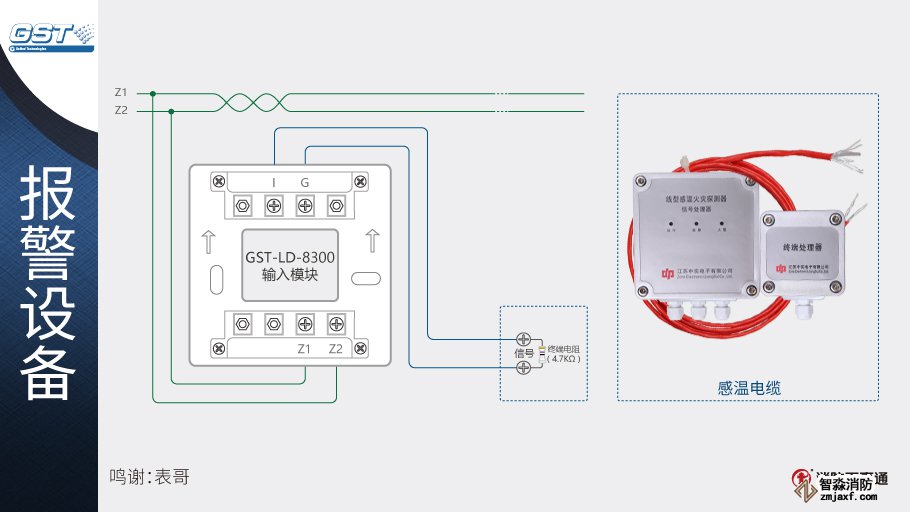

  1.GST-LD-8300模块主要用于配接现场各种火灾探测器,如缆式线型感温火灾探测器(感温电缆探测器)、火焰探测器、吸气式感烟火灾探测器等。这些设备接线方式基本相同,将探测器报警信号接入输入模块I、G端。

  2.现场探测器设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。

海湾GST-LD-8300输入模块接线

海湾GST-LD-8300输入模块接线

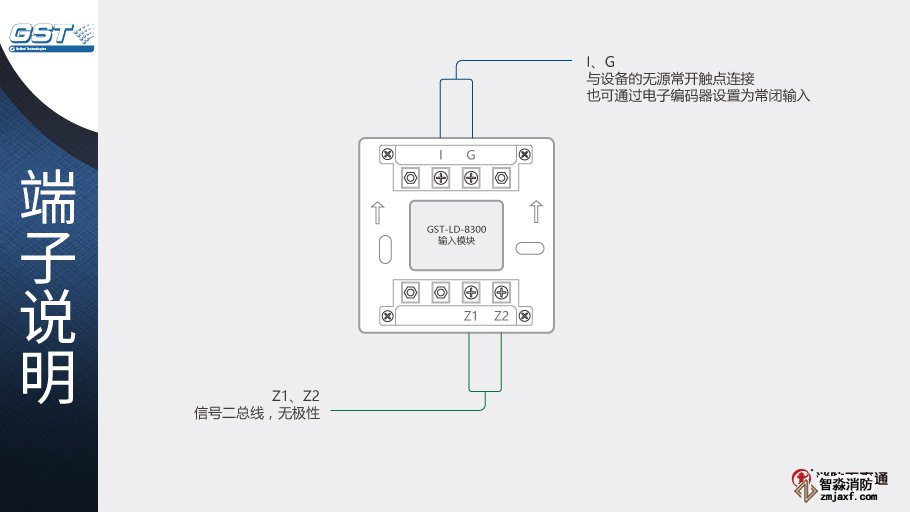

  1.信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm²。

  2.I、G采用阻燃RV线,截面积≥1.0mm²。
