海湾JTY-HM-GST102 线型光束感烟探测器安装与布线

文章来源:www.gsthwxf.com作者:海湾消防人气:日期:2020-01-12 21:27

 1. 安装探测器的外界条件

  由于本探测器的工作原理为减光式,因此在安装探测器时,其光路上应避开固定遮挡物和流动遮挡物。

  无论是安装探测器还是反射器,必须保证安装墙壁坚硬平滑,探测器垂直墙壁安装。墙壁很可能貌似平滑,实际存在凹凸或因外界环境(如雨季、冬季)的变化发生变化等隐患,安装者必须保证探测器不能受这些环境的影响;如果探测器安装在类似于金属管的支撑架上,也应保证支撑架牢固无振动。

  探测器不宜安装在下列场所:

  Ø 天棚高度超过40m的场所;

  Ø 天棚未封顶的场所;

  Ø 空间高度小于1.5m的场所;

  Ø 存在大量灰尘、干粉或水蒸气的场所;

  Ø 平时环境比较洁净,但特殊情况下会有大量扬尘的场所;

  Ø 高温的场所。请注意,在有阳光照射时,具有透明顶棚的厂房顶部的空气温度会超过50℃;

  Ø 无法进行维护的场所;

  Ø 探测器安装墙壁或固定物受周围机械振动干扰较大的场所;

  Ø 距离探测器光路1m范围内有固定或移动物体的场所;

  Ø 有强磁场的场所。

  2. 安装高度及位置说明

  探测器和反射器安装高度应根据烟雾能方便进入光束区为原则,提出以下几点供参考:

  a) 建筑物举架≤5m时,应将探测器和反射器安装在距天花板0.5m处的相对两墙墙壁上,如图4所示。

探测器和反射器安装示意图

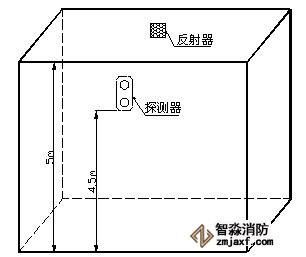

图4 探测器和反射器安装示意图

  b) 建筑物举架在5m~8m之间,应将探测器和反射器安装在距天花板距离0.5m~1m处的相对两墙墙壁上,如图5所示。

探测器和反射器安装示意图

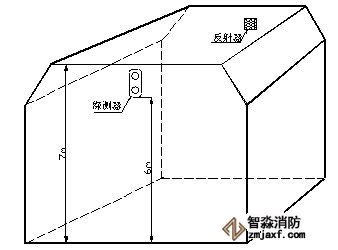

图5 探测器和反射器安装示意图

  c) 建筑物举架≥8m时,一般无天花板,多数是人字型结构,应将探测器和反射器安装在距地面8m左右的相对两墙墙壁上,但要保证探测器距安装位置处建筑物顶部的距离≤0.5m,如图6所示。



探测器和反射器安装示意图

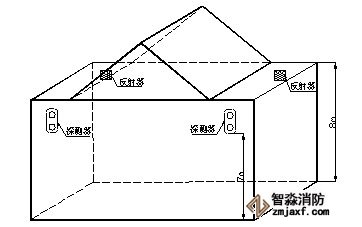

图6 探测器和反射器安装示意图

   d) 建筑物举架为8m左右的人字型结构,应将探测器和反射器安装在距人字梁1.5m处的相对两墙墙壁上,如图7所示。

探测器和反射器安装示意图

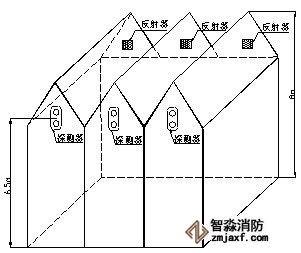

图7探测器和反射器安装示意图

  e) 如果探测器周围为玻璃或透明塑料环境,请将探测器安装在建筑物内的南侧墙体上;如果南北方向安装探测器无法实现,应将探测器安装在西侧墙体上。对于阳光经反射仍可照射至探测器的应用环境,应考虑在探测器的光路上安装遮阳罩或与我公司的技术支持工程师联系取得相关的技术支持。

  3. 安装

  1) 光路长度设置

  本探测器在使用前需针对探测器的应用环境对其光路长度进行设置。通过对探测器类型号的设置,可以实现此项功能。本探测器可以设定两个级别的光路长度,当探测器与反射器间的安装距离大于等于40m(小于等于100m)时,应将探测器的类型号设置为“54”(出厂默认值);当探测器与反射器间的安装距离小于40m(大于8m)时,应将探测器的类型号设置为“53”(具体操作参见《八、使用及操作》章节)。

  2) 安装探测器

  将探测器与反射器相对安装在保护空间的两端且在同一水平直线上如图8所示。

探测器安装示意图

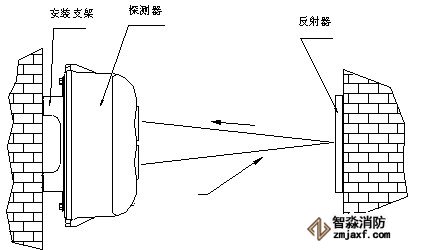

图8 探测器安装示意图

  探测器采用明装安装,安装方式有两种:穿线管预埋和穿线管明装。

  (1)穿线管预埋

  a. 取下探测器上盖;

  b. 以预埋盒为中心,将探测器底盘紧贴于墙壁上,在对应探测器安装孔的位置做上记号;

  c. 在墙壁上已做好记号的位置打孔,并在所打的孔内安装Æ6的塑料胀钉;

  d. 将线从探测器底盘进线孔穿入,穿入部分的长度要便于探测器接线;

  e. 用两个塑料胀钉及两个平垫圈将探测器底盘牢固的固定在墙壁上。安装示意图如图9。

穿线管预埋安装示意图

图9 穿线管预埋安装示意图

   (2)穿线管明装

  a.将探测器安装支架紧贴于要安装探测器的墙壁上,在对应支架安装孔的位置做上记号;

  b.在做记号的位置打孔,并在所打的孔内安装Æ6的塑料胀钉;

  c.用四个塑料胀钉及四个平垫圈将安装支架固定在墙壁上;

  d.取下探测器上盖,将线从探测器底盘进线孔穿入,穿入部分的长度要便于探测器接线;

  e.用两只M4×10螺钉及两个平垫圈将探测器底盘固定在支架上。安装示意图如图10所示。



穿线管明装安装示意图

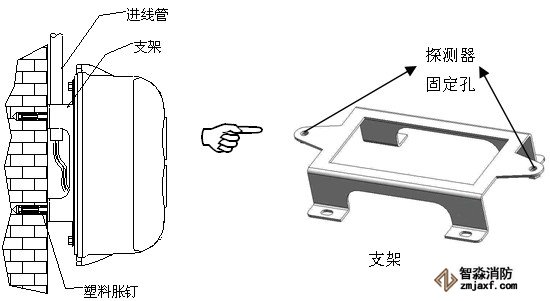

图10 穿线管明装安装示意图

  3) 安装反射器:反射器应安装在与探测器相对、处于同一水平面的位置上。当探测器与反射器间的安装距离大于等于8m(小于等于40m)时,需安装1块反射器;当探测器与反射器间的安装距离大于40m(小于等于100m)时,需安装4块反射器。单块反射器安装需用两只Æ6塑料胀钉将其固定,安装尺寸见图11a。四块反射器安装时应摆放紧密,反射器之间不应留空隙,安装示意图见图11b。

四块反射器安装示意图

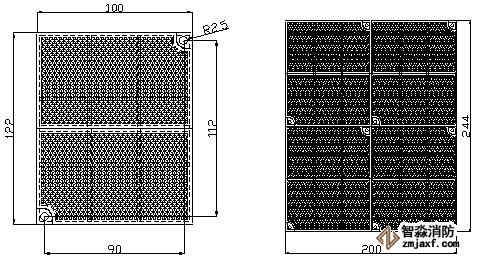

图11a 单块反射器示意图 图11b 四块反射器安装示意图(图未按比例)

  4. 布线

  现场安装时,需要将直流24V电源线(无极性)连接在探测器的接线端子D1、D2上;接线端子K11、K12为火警无源输出触点;接线端子K21、K22为故障无源输出触点,反射器不需接线。接线端子示意图如图12所示。

接线端子示意图

图12 接线端子示意图

   布线要求:连接K11、K12、K21、K22的信号线采用双绞线,截面积≥1.0mm2;电源线D1、D2采用BV线,截面积≥1.5mm2。

  注意:若探测器安装于特殊环境,如:有轻微烟尘、潮湿的环境,为保证探测器稳定工作,在探测器固定好且接线完成后,用玻璃胶或703硅胶将图2所指胶封处(两处安装孔、两处进线孔)胶封。
