火灾自动报警系统总线隔离器的原理及应用

文章来源:www.gsthwxf.com作者:海湾消防人气:日期:2020-02-28 21:14

在总线制火灾自动报警系统中,因各种原因有时会出现某一局部总线出现故障(例如短路),可能会造成整个报警系统全线瘫痪的情况。而使用隔离器串入总线的各段或串入主线与支线的交界处,一旦出现总线回路某处短路,隔离器就会将发生故障的总线部分与整个系统隔离开来,以保证系统的其它部分能够正常工作。

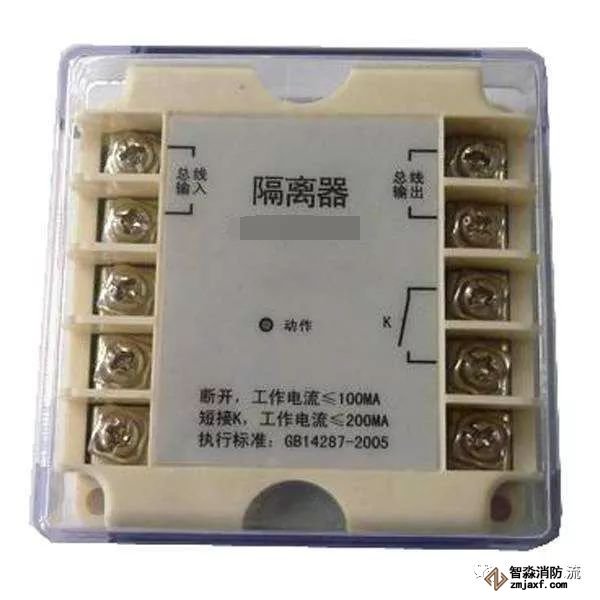

工作原理

隔离器(又称隔离模块)相当于一个自动开关,当隔离器输出所连接的回路发生短路故障时,隔离器内部电路中的自复熔丝断开,同时内部电路中的继电器吸合,将隔离器输出所连接的电路完全断开。总线短路故障修复后,继电器释放,自复熔丝恢复导通,隔离器输出所连接的电路重新纳入系统。

规范要求

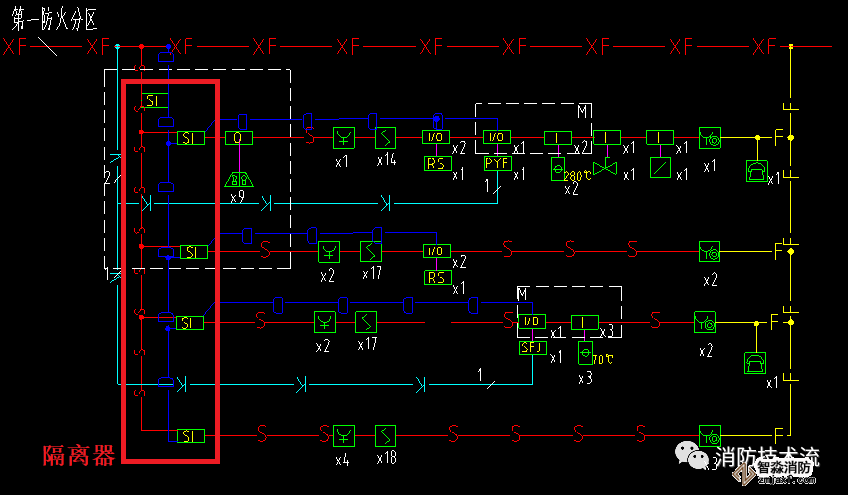

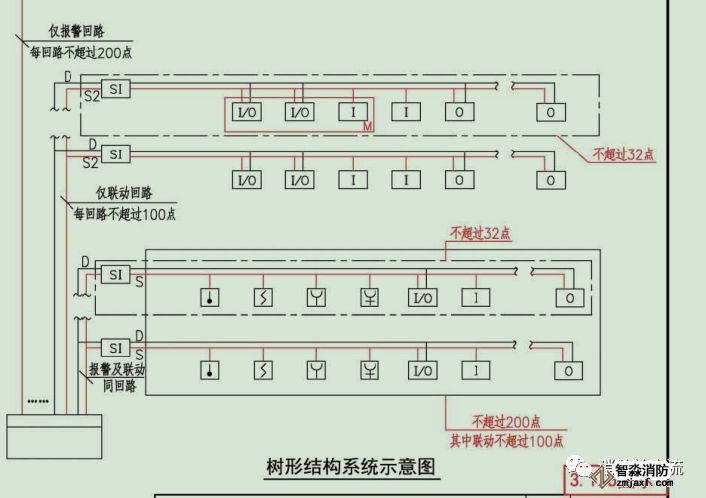

《火灾自动报警系统设计规范》3.1.6 系统总线上应设置总线短路隔离器,每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过 32 点;总线穿越防火分区时,应在穿越处设置总线短路隔离器。(强制性条款)

值得注意的是,许多设计人员都有一个疑问,电源总线需要接隔离器吗?因国标图集(上图)的画法电源总线也接入了隔离器,因此在设计时多数都按图集画法设计,有些设备厂家为了迎合图集的做法也生产有24v电源的隔离器,但实际应用中使用效果并不佳,容易误动作。

日常维护中,当发现同一回路多个连号的设备报故障信号时,首先应确认是否有隔离器动作,继而查找具体故障原因;因2013版新设计规范执行以前,旧的火灾自动报警系统设计规范并未对其作出强制要求,因此,在一些老系统中未必都设置了总线隔离器。
