技术交流 | 医院洁净手术部的消防与电气设计要求

文章来源:www.gsthwxf.com作者:海湾消防人气:日期:2020-03-20 21:31

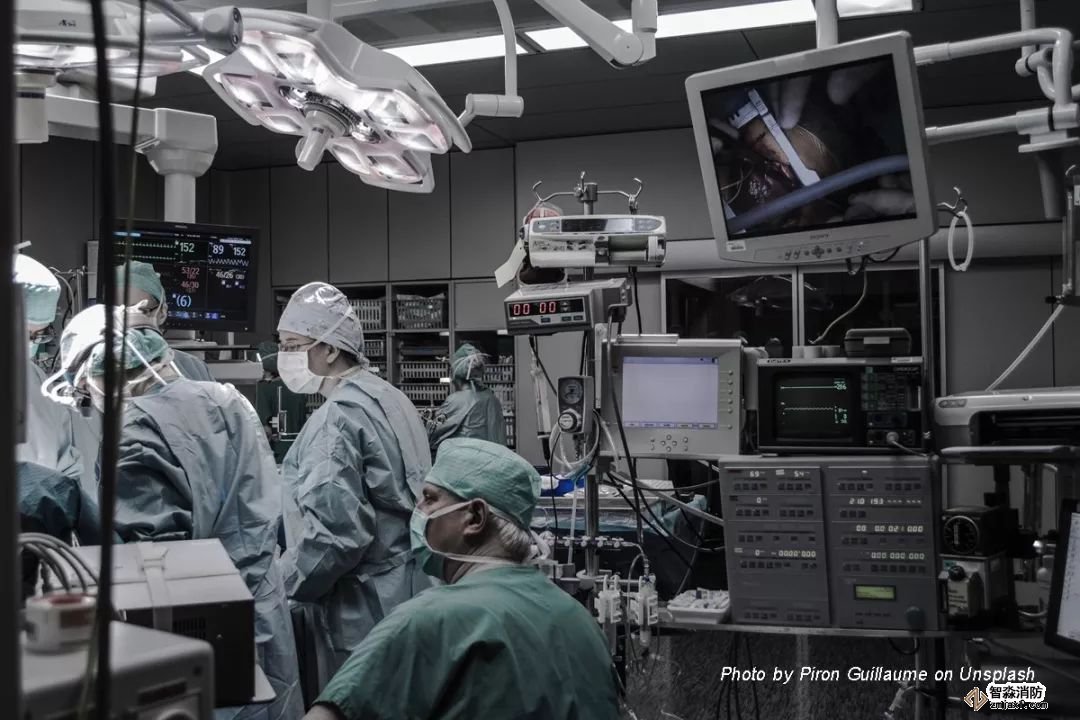

疫情当前,医院成为救治病患的主战场,成为大家关注的焦点之一,医院洁净手术部是以洁净手术为核心,并包括各类辅助用房,自成体糸的功能区域。洁净手术部应用空气洁净技术,通过建立科学的人、物流程及严格的分区管理,最终达到控制微粒污染,保证手术病人生命安全的目的。本文中,我们继续了解医院洁净手术部在消防与电气设计方面有哪些要求。



一、消防



1、设置洁净手术部的建筑,其耐火等级不应低于二级。

2、洁净手术部宜划分为单独的防火分区。当与其他部门处于同一防火分区时,应采取有效的防火防烟分隔措施,并应采用耐火极限不低于2.00h的防火隔墙与其他部位隔开;除直接通向敞开式外走廊或直接对外的门外,与非洁净区域相连通的门应采用耐火极限不低于乙级的防火门,或在相连通的开口部位应采取其他防止火灾蔓延的措施。

3、当洁净手术部内每层或一个防火分区的建筑面积大于2000㎡时,宜采用耐火极限不低于2.00h的防火隔墙分隔成不同的单元,相邻单元连通处应采用常开甲级防火门,不得采用卷帘。

4、当洁净手术部所在楼层高度大于24m时,每个防火分区内应设置一间避难间。

5、与手术室、辅助用房等相连通的吊顶技术夹层部位应采取防火防烟措施,分隔体的耐火极限不应低于1.00h。

6、当洁净手术室设置的自动感应门停电后能手动开启时,可作为疏散门。

7、洁净手术部应设置自动灭火消防设施。洁净手术室内不宜布置洒水喷头。

8、当洁净手术部需设置消火栓系统时,洁净手术室不应设置室内消火栓,但设置在手术室外的消火栓应能保证2支水枪的充实水柱同时到达手术室内的任何部位。当洁净手术部不需设置室内消火栓时,应设置消防软管卷盘等灭火设施。洁净手术部应按现行国家标准《建筑灭火器配置设计规范》GB 50140的规定配置气体灭火器。

9、洁净手术部的设备层应设置火灾自动报警系统。

10、洁净手术部应对无窗建筑或建筑物内无窗房间设置防排烟系统。

11、洁净区内的排烟口应采取防倒灌措施,排烟口应采用板式排烟口。洁净区内的排烟阀应采用嵌入式安装方式,排烟阀表面应易于清洗、消毒。

12、洁净手术室内的装修材料应采用不燃材料或难燃材料,手术部其他部位的内部装修材料应采用难燃材料。



二、供电



1、供配电系统应根据医用电气设备工作场所的分类进行设计。

2、洁净手术部应采用独立双路电源供电。

3、有生命支持电气设备的洁净手术室必须设置应急电源。自动恢复供电时间应符合下列要求:

(1)生命支持电气设备应能实现在线切换。

(2)非治疗场所和设备应小于等于15s。

(3)应急电源工作时间不应小于30min。

4、在洁净手术室内,用于维持生命和其他位于“患者区域”内的医疗电气设备和系统的供电回路应使用医疗IT系统。

5、在洁净手术部内非生命支持系统可采用TN-S系统回路,并宜采用最大剩余动作电流不超过30mA的剩余电流动作保护器(RCD)作为自动切断电源的措施。

6、心脏外科手术室用电系统必须设置隔离变压器。

7、洁净手术室的配电总负荷应按手术功能要求计算。一间手术室非治疗用电总负荷不应小于3kVA;治疗用电总负荷不应小于6kVA。

8、洁净手术部进线电源的电压总谐波畸变率不应大于2.6%,电流总谐波畸变率不应大于15%。

9、洁净手术室内的电源回路应设绝缘检测报警装置。





三、配电



1、洁净手术室内布线不应采用环形布置。大型洁净手术部内配电应按功能分区控制。

2、洁净手术室内的电气线路,应只能专用于本手术室内的电气设备,无关的电气线路不应进入或通过本手术室。

3、洁净手术部的总配电柜应设于非洁净区内。每个手术室应设置独立的专用配电箱(柜),箱门不应开向手术室内。

4、洁净手术室用电应与辅助用房用电分开。

5、洁净手术室医疗配电系统应直接从手术部总配电柜专线供电。

6、当非治疗用电设置独立配电箱时,可采用一个分支回路供电。每个分支回路所供配电箱不宜超过3个。

7、洁净手术部配电管线应采用金属管敷设。穿过墙和楼板电线管应加套管,并应用不燃材料密封。进入手术室内的电线管管口不得有毛刺,电线管在穿线后应采用无腐蚀和不燃材料密封。

8、洁净手术部的电源线缆应采用阻燃产品,有条件的宜采用相应的低烟无卤型或矿物绝缘型。

9、洁净手术室的净化空调设备应能在本室内实施远程控制。

10、洁净手术室内的中央控制箱和插座箱箱体的内腔应密封。用电设施面板和显示面板应与手术室墙面齐平、严密。

11、每间洁净手术室内应设置不少于3个治疗设备用电插座箱,并宜安装在侧墙上。每箱不宜少于3个插座,应设接地端子。

12、每间洁净手术室内应设置不少于1个非治疗设备用电插座箱,并宜安装在侧墙上。每箱不宜少于3个插座,其中应至少有1个三相插座,并应在面板上有明显的“非治疗用电”标识。

13、洁净手术室内当在地面安装插座时,插座应有防水措施。辅助用房的插座应根据功能及使用者要求布置。

14、洁净手术室应设置可靠的辅助等电位接地系统,装修钢结构体及进入手术室内的金属管等应有良好的接地。

15、洁净手术室电源应加装电涌保护器。



四、照明及其他



1、手术室的照度均匀度不应低于0.7。

2、手术台两头的照明灯具至少各有3支灯具应有应急照明电源。

3、有治疗功能的房间至少有1个灯具应由应急电源供电。

4、洁净手术室内照明应优先选用节能灯具,应为嵌入式密封灯带,灯具应有防眩光灯罩。灯带应布置在送风口之外。

5、手术室的外门上方应设手术工作指示灯。防辐射手术室的外门上方还应设置红色安全警示标志灯,与医用放射线设备连锁控制。

6、洁净手术室内可根据需要安装固定式或移动式摄像设备,全景摄像机旁应设电源插座备用。

7、洁净手术部应设置信息接口。

8、应减少医疗设备运行中的电磁干扰。



以上内容参考自中华人民共和国国家标准医院洁净手术部建筑技术规范GB 50333-2013仅供技术交流,现场设计和施工请根据现场具体情况并以相关国家标准和规定为准。依据以上内容所做的任何决策、作为或不作为,后果由行为人自行负责。
