图文解刨室内消火栓系统施工图纸

　消火栓是我们最常见的消防器材设施之一，出场率极高与灭火器堪称消防器材两大北斗泰山。根据《建筑设计防火规范》里的8.3条，建筑占地面积大于300名方米的厂房，体积大于5000m3 的车站、码头、机场、图书馆等人口密集的场所等;超过5 层的写字楼、办公楼等都必须设置消火栓，这也造就了大量了的消火栓系统工程的产生。对于平常人的我们来说。要看懂复杂的消火栓系统施工图纸难上加难。但是，学海无涯苦作舟。多增长一些消防器材的知识对于我们来说有益无害。下面由专业生产各种消防器材，当然也有生产室内消火栓、室外消火栓的水力消防给大家图文解刨室内消火栓系统施工图纸：

　　消防给水灭火设备是修建物最经济有用的消防办法;室内消火栓灭火系统是修建物外部最罕见的消防给水办法，它的使命，便是将室内消火栓管网内具有肯定压力的水在火警产生时，经过消火栓、消防水带、消防水枪等消防器材放射火场，使一样平常的熄灭物质降温灭火。

　　消火栓灭火系统在平常是一个关闭的、运动的系统，管网外部维持着肯定的压力，一旦火警产生，其水流偏向将是由室外给水管网、消防水泵、水泵接合器、高位水箱等水灭火消防器材处流向消火栓的终端：消防水枪。

　　我们经过本节的学习，掌握室内消火栓灭火系统的识图要领，熬炼识图本领，学习一些室内消火栓灭火系统的根本知识。

　　一、室内消火栓灭火系统施工图识图预备

　　1. 修建团体环境消防器材阐发

　　(1)本楼位于某都会，楼高49.80m，共14层。回首2.2.2.2工程表面中叙说的内容，我们得知本楼属于二类高层修建，并有相应的消防范例可以依循。

　　(2)本楼属于综合楼性子，外部包罗了大众大厅、办公室、客房等利勤奋效。由于室内空间的利勤奋效冗杂，形成室内空间被隔绝的绝对庞杂，以是各个部署室内消火栓箱的地位会有相应的变革。

　　二、室内消火栓灭火系统的负一层内容识图

　　生存给水系统和消防给水系统有别于上一节学习过的生存污水系统，都属于给水系统的领域，以是我们征引生存给水系统的识图要领温次序来对室内消火栓灭火系统举行识读。

　　我们做好上述识图预备之后，开端从本课本所提供的某综合楼给排水工程施工图的消火栓给水管道系统图(水施-13)开端阅读。在阅读此系统图的时，我们接纳先简后繁的次序来渐渐阅读。并随时在相干的立体图上印证。

　　通读水施-13后，发明本图的左边偏下的中央，有两台水泵及一套管道、管件。如图2.38中的小方框中所示。

　　水施-13下方有一系列管道构成的一个关闭式管网。如图2.30中的小气框中所示。

　　图2.30 消火栓给水管道系统消防器材图在负一层中的内容

　　1. 系统图中小方框内容的识图。

　　系统图小方框中的内容，便是消火栓泵及其配套的管道、管件的系统图。

　　图2.31 消火栓给水泵及管道系统图

　　图2.32 消火栓给水泵及管道立体图

　　图2.31和图2.32中关于管道穿墙、水泵、标高、阀门等我们都能识读明白。

　　但消火栓给水泵及管道与生存给水泵有许多差别：

　　(1)上两图中两台水泵的吸水口不在同一个中央。范例要求，必需每台消火栓水泵必需都有独立的吸入口，从消防池塘中打水。

　　(2)消火栓灭火系统的水泵根据范例要求必需要有两路管道接入环状管网中，并且在两路管道之间必需设置检验阀门。

　　(3)根据范例，消火栓水泵必需要设置查抄管，活期开启水泵运转，水流从池塘抽出并回放到池塘当中去。系统图中查抄管穿越的墙，便是6轴池塘壁。

　　(4)接入环状管网的管道标高为-0.700m、水泵吸入口管道标高为-3.900m，压出口标高-3.840m、水泵吸入口在穿越池塘壁时，预埋柔性防水套管。

　　2. 系统图中小气框内容的识图。

　　系统图小气框中的内容，便是室内消火栓给水系统在地下室的环状管网部门。我们保存环状管网、所毗连的消火栓立管、立管号、管径、标高，把别的部门淡化，失掉下图：

　　图2.33 室内消火栓给水系统环状管网系统图

　　在图2.33中，可以清楚地看出：

　　(1)消防水泵接入的两个接口

　　(2)环状管网上毗连的各个消火栓立管。

　　(3)环状管网的标高为-0.700m，与消防水泵的接入管同标高。

　　(4)图中淡化失的一些接有消火栓的横管、竖管，是属于负一层中间接从环状管网引出的消火栓箱毗连受道。这部门消火栓及其管道没有编排系统和立管号，由于它们仅仅属于负一层的部分办法。这些内容都可以在水施-03，地基层给排水管道立体图中逐一失掉应征。

　　三、室内消火栓灭火系统的一层内容识图

　　综合楼给排水工程施工图的消火栓给水管道系统图，水施-13，我们会发明在图面上一层部门与负一层的内容稠浊在一同，并且管道的走向较庞大。我们异样处置惩罚。根据图纸中的空中图标：，保存系统图中的一层内容。把其他楼层的内容淡化，失掉下图：

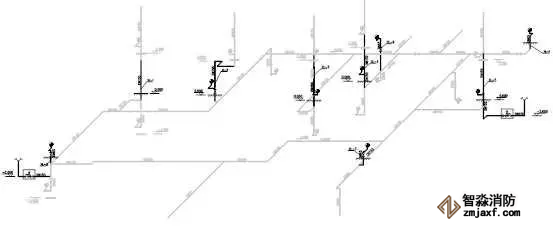

　　图2.34 室内消火栓给水系同一层系统图

　　在图2.34中，可以清楚地看出：

　　(1)一层具有XL-1~9共九根消火栓立管，除了XL-1立管，别的八根立管在一层(标高范畴0.00~4.20m之间)均各自带有一个消火栓。

　　(2)XL-2立管在二层的楼板下，3.500m的高度举行了迁移转变。再连续下行。

　　(3)XL-6、7、8、9立管仅在一层毗连消火栓后就不连续向上延伸。别的立管连续下行。

　　(4)图2.34中位于两侧的水泵接合器，固然接受地位在-2.000m处，但是其接驳头是与一层室外空中雷同的，以是这两个水泵接合器也属于一层消火栓灭火系统的领域。这些内容都可以在水施-04，一层给排水管道立体图中逐一失掉应征。

　　四、室内消火栓灭火系统的二~十四层内容识图

　　通观本课本所提供的某综合楼给排水工程施工图的消火栓给水管道系统图，水施-13，我们会发明在二层及其以上部门管道相称划一。我们异样处置惩罚。保存系统图中的二~十四层内容。把其他楼层的内容淡化，失掉下图：

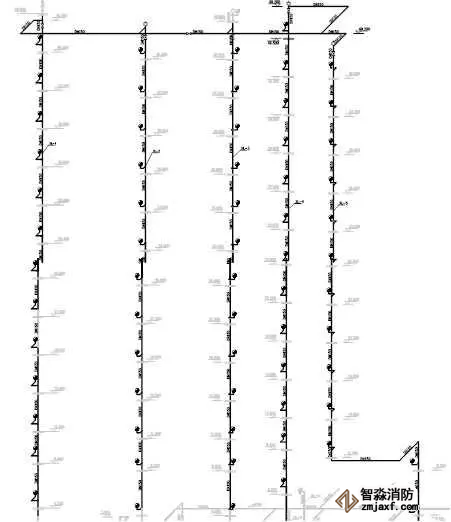

　　图2.35 室内消火栓给水系统2~14层系统图

　　在图2.35中，可以清楚地看出：

　　(1)二~十四层中，设置有XL-1~5共五根消火栓立管。除了XL-5立管，别的四根立管十分平直地建立在修建内。

　　(2)XL-5立管在四层的楼板下，梁底的高度举行了迁移转变。构成了此立管在四层以上和一、二层的立体地位是错开的。

　　(3)XL-1~4立管从二层~十四层区间，在每层都毗连一个消火栓，其接法、立体地位均雷同。

　　(4)XL-5立管在四层~十四层区间，在每层都毗连一个消火栓，其接法、立体地位均雷同，在二层所毗连的消火栓立体地位和接法与上部差别，但是与此立管在一层的立体地位与接法雷同。

　　(5)XL-1~5五根消火栓立管在十四层的室内上部49.200m的标高处，经过横管互相毗连，并在XL-2、4立管顶部各设置了一个主动排气阀。排气阀是为了在首次抵消火栓管网内注水时排挤管道外部的氛围，使管网外部满盈水。

　　(6)十四层上部的毗连横管中心，XL-02和XL-03立管之间的地位，设置了一个闸阀，这也是消防范例所要求的技能步伐。这些内容都可以在水施-05~水施-11，各层给排水管道立体图中逐一失掉应征。

　　五、室内消火栓灭火系统的屋顶层内容识图

　　图2.36 室内消火栓给水系统屋顶层系统图

　　在图2.36中，可以清楚地看出：

　　(1)屋顶层中， XL-1、3消火栓立管穿越楼板上升至屋顶(标高49.8000m)。

　　(2)XL-3立管屋顶在屋顶上设置主动排气阀一个，并毗连了屋顶上唯逐一个消火栓—实行消火栓。

　　(3)XL-1立管穿越屋顶后下行毗连了设置在楼梯间顶部的屋顶消防水箱。消防水箱在火警初期十分钟，消火栓泵没有开启之前，经过设置在十四层上部的毗连横管，进入消火栓各立管，为启用了的消火栓水枪提供水源。有关屋顶消防水箱的识图，可以回首2.3.6中的相干内容。这些内容都可以在水施-12，屋顶给排水管道立体图中逐一失掉应征。
