海湾消防JTW-ZCD-G3N温感与DZ-02底座配套使用
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1560日期：2019-05-03 08:53:21
JTW-ZCD-G3N点型感温火灾探测器结构特征与工作原理

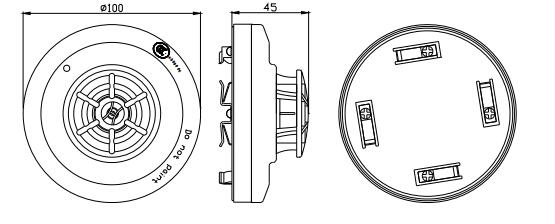

1.探测器外形示意图如图1所示。
1.探测器外形示意图如图1所示。
2.工作原理
JTW-ZCD-G3N点型感温火灾探测器采用热敏电阻作为传感器，传感器输出信号经过电压变换后输入到单片机，单片机利用智能算法进行信号处理。当单片机检测到火警信号后，向控制器发出火灾报警信息，并通过控制器点亮火警指示灯。

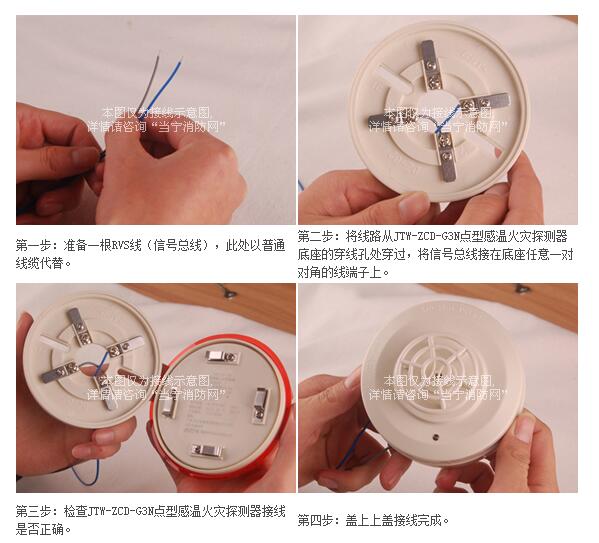

五、JTW-ZCD-G3N点型感温火灾探测器现场接线摸拟图：
JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第一步：准备一根RVS线（信号总线），此处以普通线缆代替。
第二步：将线路从JTW-ZCD-G3N点型感温火灾探测器底座的穿线孔处穿过，将信号总线接在底座任意一对对角的线端子上。
JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第三步：检查JTW-ZCD-G3N点型感温火灾探测器接线是否正确。
第四步：盖上上盖接线完成。
