海湾防爆点型紫外火焰探测器JTG-ZM-GST9614_接线安装图



一,结构特征、安装与布线

探测器外壳零件采用铝合金制成,含镁量小于6%,有足够的机械强度,经水压试验1.5Mpa,历时10s无滴水和永久变形,能承受7J冲击能量,最高表面温度不超过85℃。探测窗口采用石英玻璃,可透过紫外线,能承受2J冲击能量。

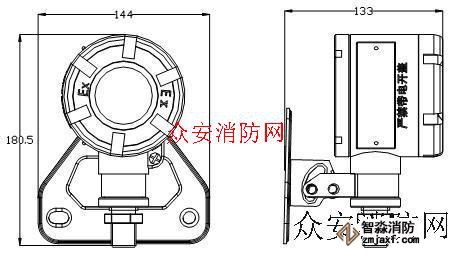

探测器外形结构如图1- 49所示:

JTG-ZM-GST9614点型紫外火焰探测器外形尺寸图



JTG-ZM-GST9614点型紫外火焰探测器外形尺寸图

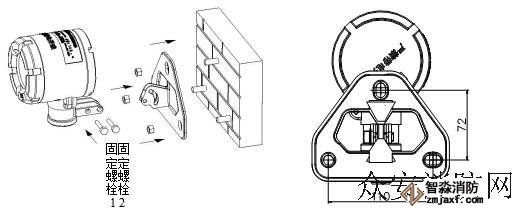

探测器的安装方式有两种,一种是安装在墙壁上,另一种是安装在顶棚上。探测器附件备有卡箍和壁板,用于探测器的安装,卡箍和壁板结构示意图如图1- 50所示。壁板用三个M6´60的膨胀螺栓直接固定在墙壁或者顶棚上,卡箍用来连接探测器和壁板。 通过调节探测器和卡箍,可以使探测器向上转动18°,向下转动50°,左右转动各90°。安装时,先把卡箍套在探测器的支撑轴上,然后通过固定螺栓1将卡箍连接到壁板上,接好探测器连接线。调节探测器和卡箍,使探测器正对被保护区域,然后拧紧固定螺栓1和固定螺栓2,将探测器固定好。

JTG-ZM-GST9614点型紫外火焰探测器安装示意图

JTG-ZM-GST9614点型紫外火焰探测器安装示意图

探测器接线端子如图1- 51所示:

JTG-ZM-GST9614点型紫外火焰探测器接线端子图

JTG-ZM-GST9614点型紫外火焰探测器接线端子图

其中:

Z1、Z2:编码模式时接火灾报警控制器总线,无极性。

      非编码模式时接DC24V电源,无极性。

K1、K2:只用于非编码模式,通过输出不同的电阻值表示不同的状态:火警状态短路;正常状态为4.7kΩ;故障状态断开。

布线要求:

现场布线采用截面积大于等于1mm2,外径为φ8 mm的屏蔽阻燃电缆,接线步骤如下:

(1)旋下探测器后盖和接线压紧螺母;

(2)将电缆线依次穿过压紧螺母、金属垫圈、橡胶密封圈,留出适当的长度;

(3)将电缆线剥去外皮留出金属导线5mm,将橡胶密封圈、金属垫圈、压紧螺母连同电缆一同旋进探测器壳体,用扳手将压紧螺母旋紧为止;

(4)将电缆的金属线头与探测器接线端子对应相接,将电缆的屏蔽接入探测器外壳内部保护地接线处;

(5)将探测器后盖用工具旋紧,从探测器外壳保护地接线处将探测器外壳接入保护地;

(6)检查探测器后盖、电缆压紧螺母确定已旋紧,然后可进行控制器端的接线。

安装完成后需做如下检查:

(1)外壳表面应无裂纹、孔洞,底壳、后盖连接牢固;

(2)探测窗无划伤、裂纹;

(3)进线口处应有密封圈;

(4)密封圈与电缆线径吻合;

(5)进线口锁紧螺母已锁紧;

(6)接地标识处有接地线。

1.1.5 遮光罩的选用

对于现场有阳光直射或反射到紫外探测器的情况,可考虑使用遮光罩:

a) 半遮罩

能遮挡来自探测器上方的光线,适用于探测器壁挂安装并对斜下方进行火焰探测报警的情况。该遮光罩直接固定于探测器壳体上,安装示意图如图1- 52所示:

JTG-ZM-GST9614点型紫外火焰探测器安装图1

JTG-ZM-GST9614点型紫外火焰探测器安装图1

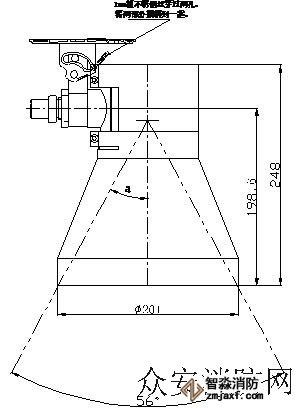

b) 全遮罩

能遮挡来自探测器视窗四面的光线,适用于探测器吸顶安装并对正下方进行火焰探测报警的情况。该遮光罩直接固定于探测器壳体上,安装示意图如图1- 53所示,注意此时探测器的保护面积有所变化,可按公式πh2tg2а计算,其中安装高度h最好小于10米。

JTG-ZM-GST9614点型紫外火焰探测器安装图2

JTG-ZM-GST9614点型紫外火焰探测器安装图2
