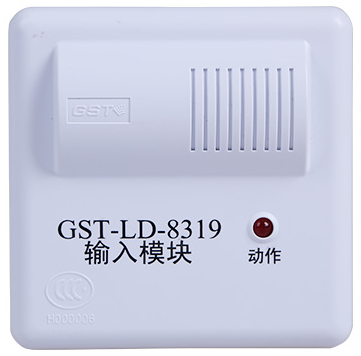

GST-LD-8319型输入模块

GST-LD-8319输入模块是一种编码模块，只占用一个编码点，用于连接非编码探测器等现场设备，当接入输入模块输出回路的任何一只现场设备报警后，输入模块都会将报警信息传给报警控制器，控制器产生报警信号并显示出输入模块的地址编号。

输入模块可配接本公司生产的JTFB-GOF-GST601型点型复合式感烟感温火灾探测器、JTF-GOF-GST9713型点型复合式感烟感温火灾探测器、JTY-GF-GST104型点型光电感烟火灾探测器、JTY-GF-GST9711型点型光电感烟火灾探测器、JTWB-ZCD-G1(A)型点型感温火灾探测器及JTW-ZOF-GST9712型点型感温火灾探测器等各种类型的非编码探测器,不同类型的探测器可以混接在同一输入模块上。输入模块具有输出回路短路、断路检测功能，输出回路的末端连接GST-LD-8320或GST-LD-8320A终端器，当输出回路短路、断路时，输入模块将故障信息传送给报警控制器，控制器显示出输入模块的编码地址；当输出回路中有现场设备被取下时，输入模块会报故障但不影响其它现场设备正常工作。

一个输入模块最多可带15只非编码型探测器，若输出回路中接有JTG-ZW-G1A型点型紫外火焰探测器，则其数量应不超过3只。

输入模块的地址编码采用电子编码方式，编码范围在1～242之间任意设定，可通过海湾公司生产的GST-BMQ-2型电子编码器进行现场更改。

主要技术指标如下：
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流：
总线电流≤0.5mA
电源电流≤10mA
（3）报警电流
总线电流≤5mA
电源电流≤60mA
（4）线制：与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接，与非编码探测器采用有极性二线制连接
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP30
（7）外形尺寸：
86mm×86mm×43mm（带底壳）

GST-LD-8319型输入模块符合国家标准GB 4717-2005《火灾报警控制器》、符合国家标准GB 16806-2006《消防联动控制系统》。
此产品已获得：CCC认证、检验报告、欧盟CE认证。
