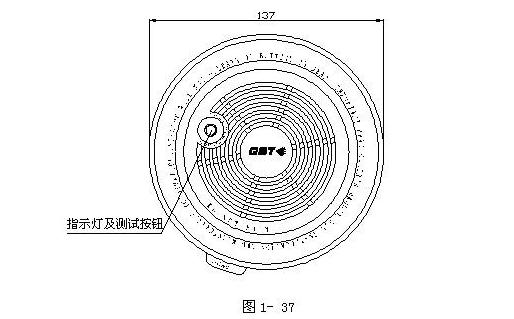

JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：

安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：

四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：

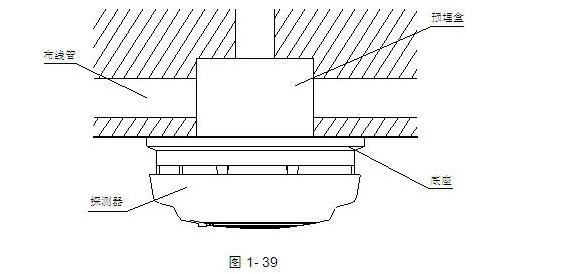

探测器安装方式示意图如图1-39：

 用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。
探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。
