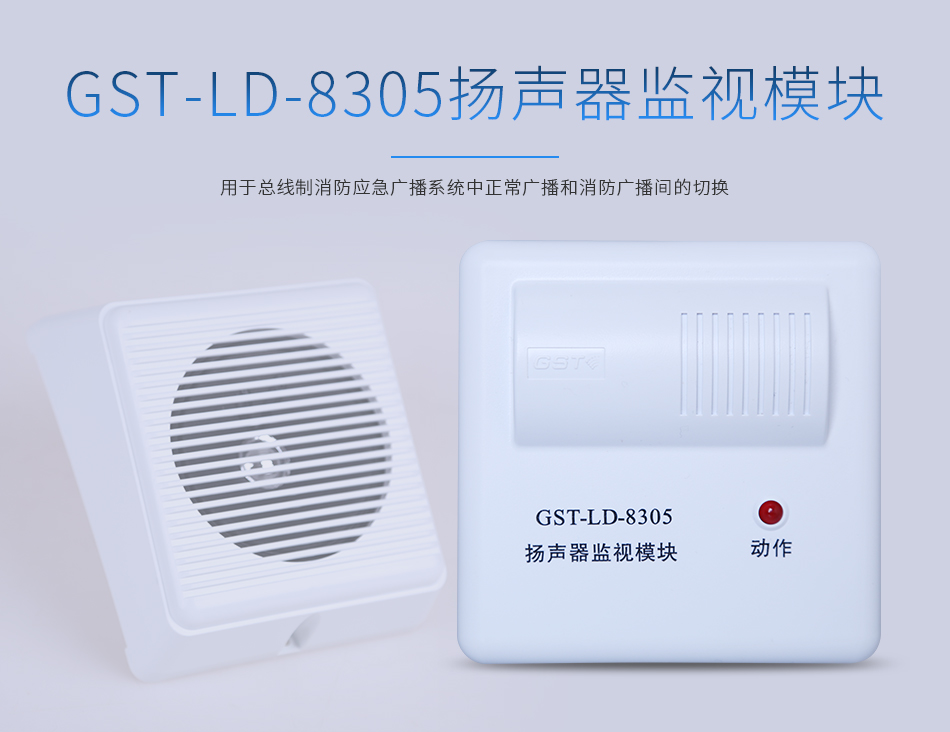

GST-LD-8305扬声器监视模块
文章来源：www.gsthwxf.com作者：海湾消防公司人气：2386日期：2019-05-04 04:12:33
一、海湾GST-LD-8305扬声器监视模块特点
GST-LD-8305 扬声器监视模块，用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。具有两线制低功耗设计、检测干线故障、扬声器短路及断路故障、扬声器丢失故障、电子编码等特点。
海湾GST-LD-8305扬声器监视模块主要技术指标
(1)工作电压：
信号总线电压：总线 24V 允许范围： 16V～28V；
(2)工作电流:
总线监视电流≤1.3mA；总线启动电流≤4.5mA；
(3)输出容量：每只模块最多可配接 50 个扬声器（型号可选：HY6253 或 HY6251 或 WY-BG5-2 或YXJ3-4A）；
(4)线制：与控制器用信号二总线连接；可接入两根正常广播线、两根消防广播线及两根扬声器线。；
(5)使用环境：
温 度：0℃～+40℃
相对湿度≤95%，不凝露

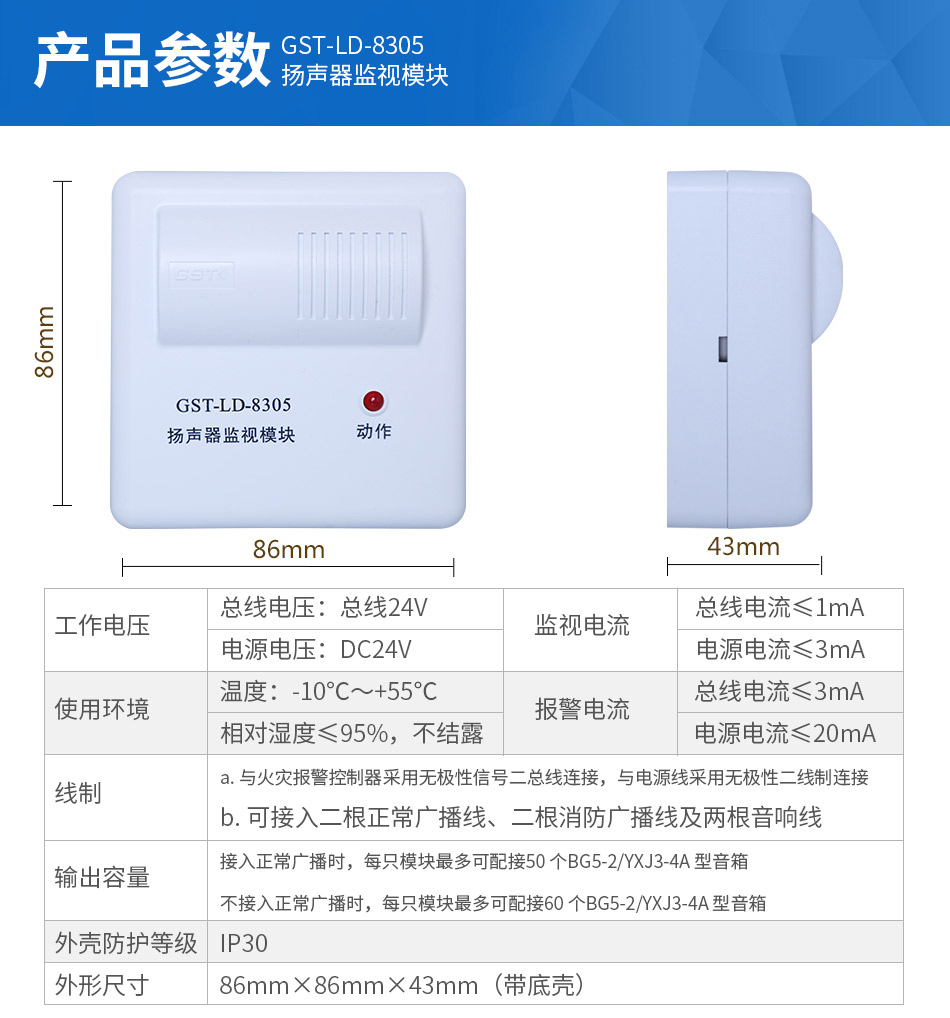

(6)外形尺寸：86mm×86mm×43mm（带底壳）
(7)外壳防护等级：IP30
二、海湾GST-LD-8305扬声器监视模块结构特征、安装与布线

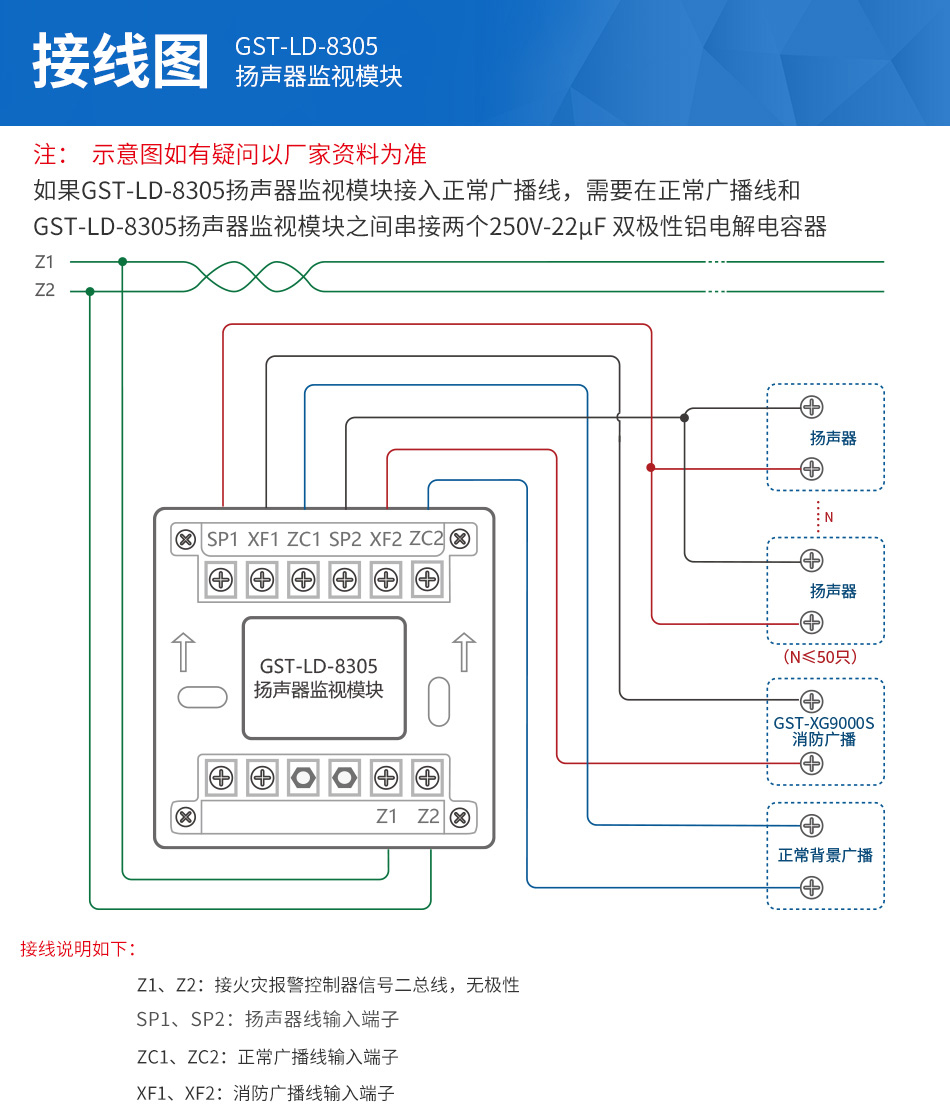

模块的外形尺寸及结构与 GST-LD-8305 型输出模块相同，安装方法也相同，其对外端子示意图如图10-5：
其中：
Z1、Z2：信号总线输入端，无极性。
ZC1、ZC2：正常广播线输入端子。
XF1、XF2：消防广播线输入端子。
SP1、SP2：与扬声器连接的端子。
布线要求：Z1、Z2 可选用 RVS 双绞线，截面积≥1.0mm2；正常广播线 ZC1、ZC2，消防广播线XF1、XF2 及扬声器连接线 SP1、SP2 均采用 RV 线，截面积≥1.0mm2。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
三、海湾GST-LD-8305扬声器监视模块应用方法

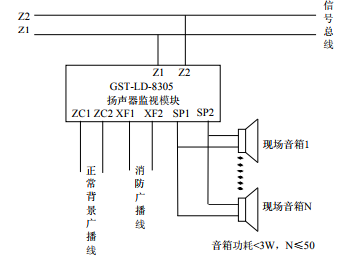

模块在总线制消防广播系统中的应用方法如图 10-6 所示。
注意：
(1)由于扬声器内部有电阻，不需要单独的终端电阻。
(2)模块上电初期会对扬声器线路进行标定，需要保证扬声器线路的稳定。大概 10s 左右。
(3)模块上电时会对扬声器线路标定，以后只检测扬声器丢失，不检测扬声器增加，所以每次扬声器增加需要重新上电，控制器的复位指令无效。
(4)如果人为去掉扬声器，也需要重新上电，否则模块一直报故障，控制器复位命令无效。
