技术专区|水炮系统自动控制功能说明

文章来源:本站作者:admin人气:32日期:2019-07-18 11:15:26

火灾报警控制器的“自动控制”功能分为“自动禁止”和“自动允许”两种,当“自动禁止”功能运行时,系统不启动联动设备,以避免设备误启动导致的不良影响。火灾报警系统联动启动设备时是由火灾报警控制器完成的;对于水炮系统,灭火控制柜里的GK603S灭火控制器同样具有“自动控制”功能,将自动状态设为“禁止”后,是否就能完全保证水炮不喷水呢,下面我们进行综合分析。

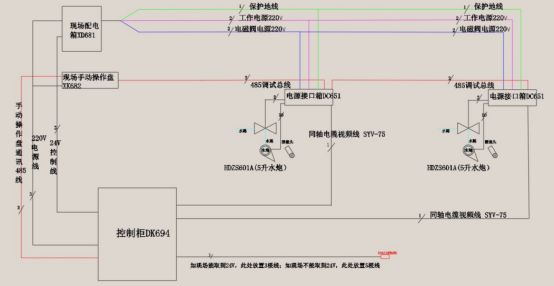

水炮系统图(5L水炮为例)




水路的控制只有一处,即水炮前端的电磁阀,水炮本身没有控制水路开关的阀门。只要管路有水,电磁阀动作后水炮就能喷水。正常水炮的消防水管水压为0.6Mpa,电磁阀动作或关闭不严的情况,水炮炮嘴就会有水流出。






下面我们以5L水炮为例详细分析电磁阀的控制原理及控制过程:





一、 水炮系统的正常报警控制过程

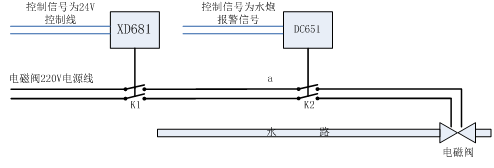

现场水炮通过自身所带的紫外和红外探测器完成对火灾的探测并报警;DC651收到报警信息后闭合开关K2;报警信息上传给控制器,控制器根据报警的区域启动对应区域的24V控制线,控制现场配电箱XD681的电磁阀电源,闭合K1;使电磁阀电源220V通电,电磁阀动作,水喷出;电磁阀电源由现场配电箱XD681和电源接口箱DC651两级控制。控制原理如下:

当控制器设为自动禁止时,控制器24V控制线将不会输出,K1不动作;在此情况下即使水炮报警,K2动作,电磁阀也不会动作,即不会出现喷水的情况;此情况下自动禁止是有效的。

自动控制功能是通过控制灭火控制器24V控制线完成,24V控制线通过现场配电箱XD681对电磁阀电源线进行控制而实现对电磁阀的控制。

二、 现场容易出现的几种缺陷接线方式




1、 控制现场配电箱XD681电磁阀输出的24V控制线,未接到控制器联动设备接线端子上,直接接到24V输出上,24V控制线一直有输出,K1一直闭合,XD681失去对电磁阀电源线的控制,水炮自身报警就会喷水,自动禁止功能无效。

2、 现场未使用现场配电箱XD681,没有XD681对电磁阀电源线的控制,水炮自身报警就会喷水,自动禁止功能无效。

3、 电磁阀控制电源线(a位置)和电源接口箱DC651电源线接在一起,XD681失去对电磁阀电源线的控制,水炮自身报警就会喷水,自动禁止功能无效。

三、 启泵功能的实现




水炮报警后将报警信息上传至控制器,控制器通过联动功能启动水泵,自动禁止时,联动不启动,水泵不启动;自动允许状态下,可以自动联动水泵。
