预作用自动喷水灭火系统

　　预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。

　　具有下列条件之一的场所应采用预作用系统。

　　a.系统处于准工作状态时，严禁管道漏水；

　　b.严禁系统误喷；

　　c.替代干式系统。

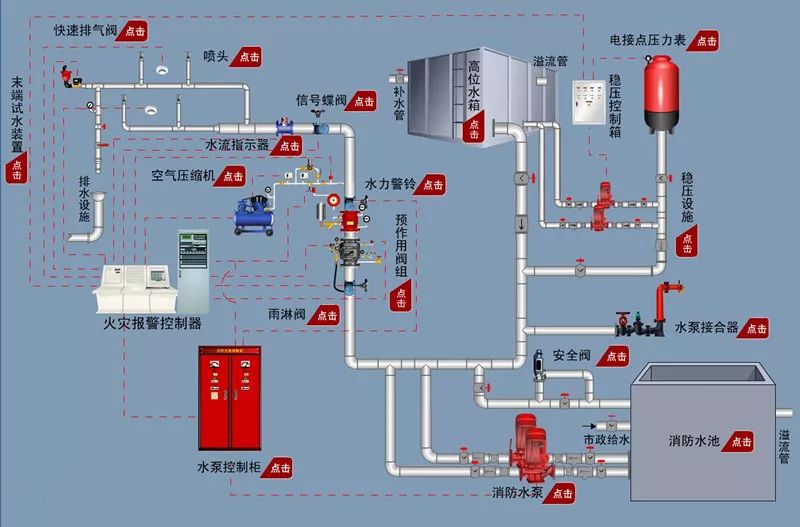

预作用系统结构示意图

　　由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换成为湿式系统的闭式系统。

　　保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。

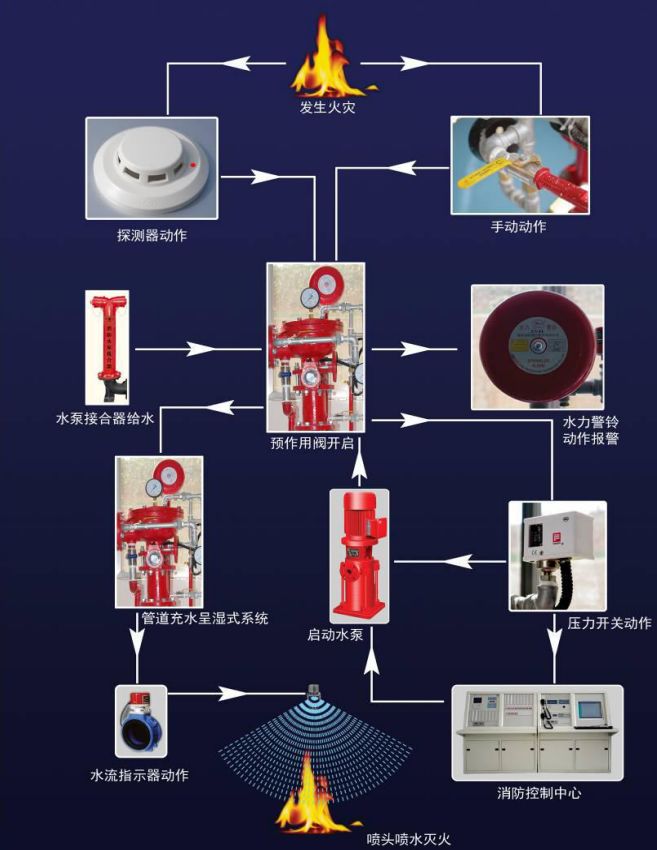

预作用系统动作流程图

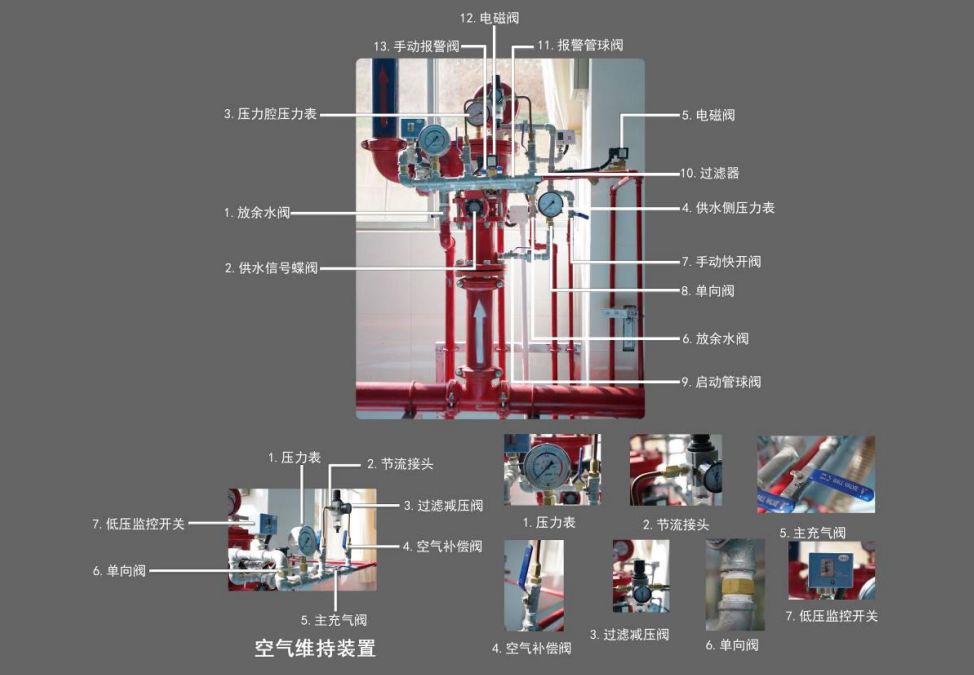

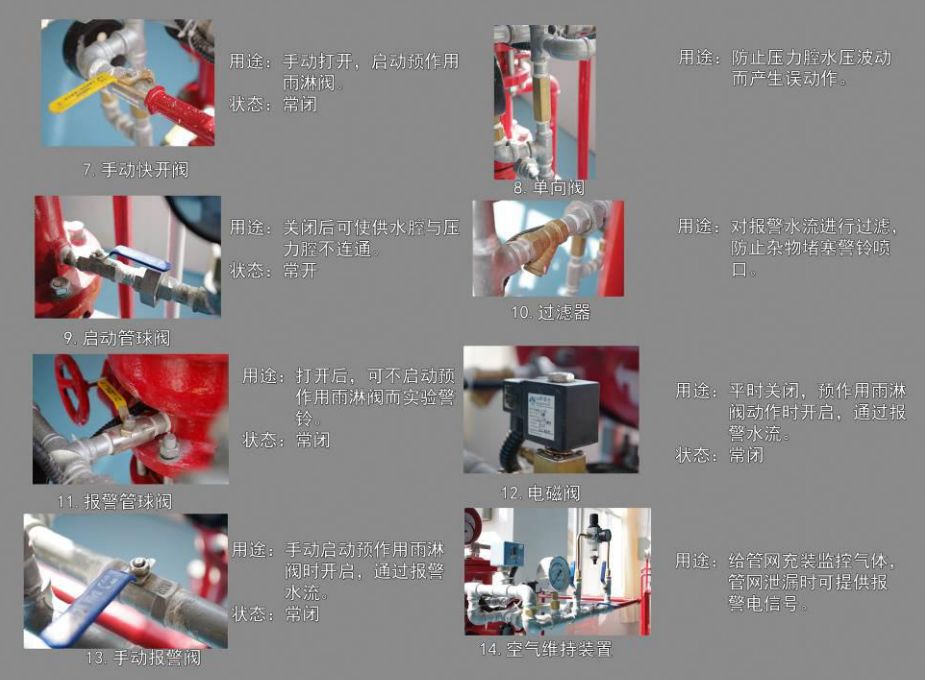

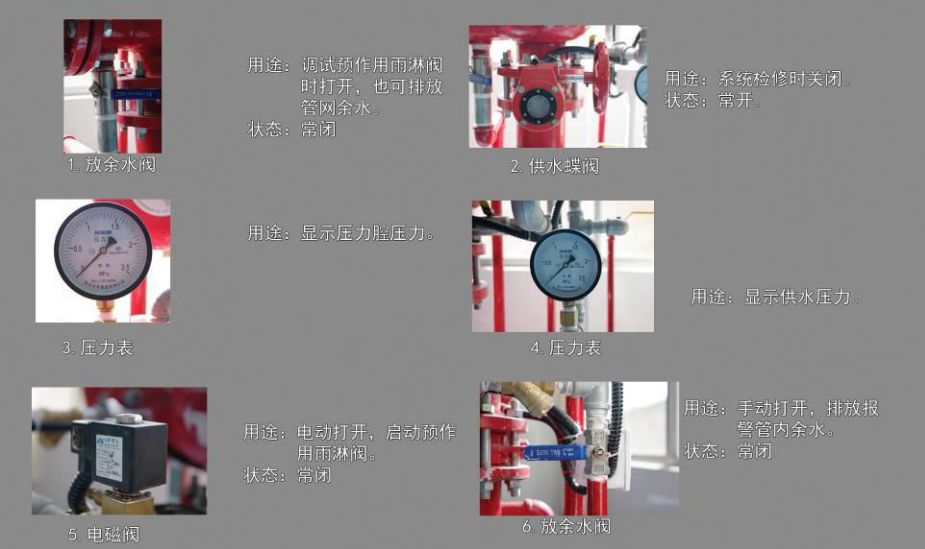

　　5.1空气维持装置

　　系统初始充装时打开主充气阀，当压力接近0.05MPa时关闭主充气阀，打开气体补偿球阀，通过调节过滤减压阀，将系统充压至0.05MPa。系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连，如果系统存在微小的泄漏，则压力会得到补偿而不会产生报警信号，只有发生较大泄漏时，才会发出报警信号。由于单向阀的作用可以保证系统充水时，压力水流不会流向供气管路。

　　5.2压力开关

　　将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。

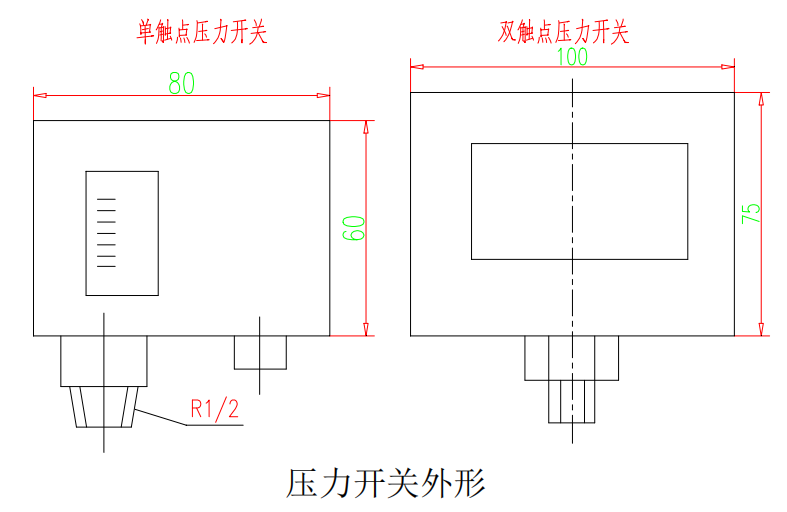

　　结构外形

　　功能特点

　　1)最大工作压力：1.2MPa

　　2)最小动作压力：0.05MPa

　　3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa

　　5.3水力警铃

　　水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。它安装在延迟器的上部。当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。

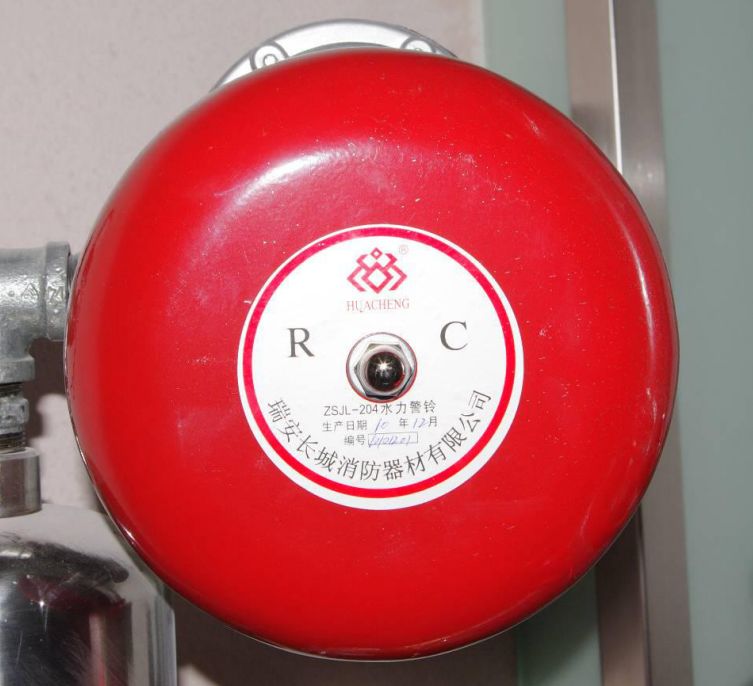

　　结构外形

水力警铃结构

　　功能特点

　　1）最大工作压力：1.2MPa

　　2）驱动压力：≥0.05MPa

　　3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB(A)

　　4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB(A)

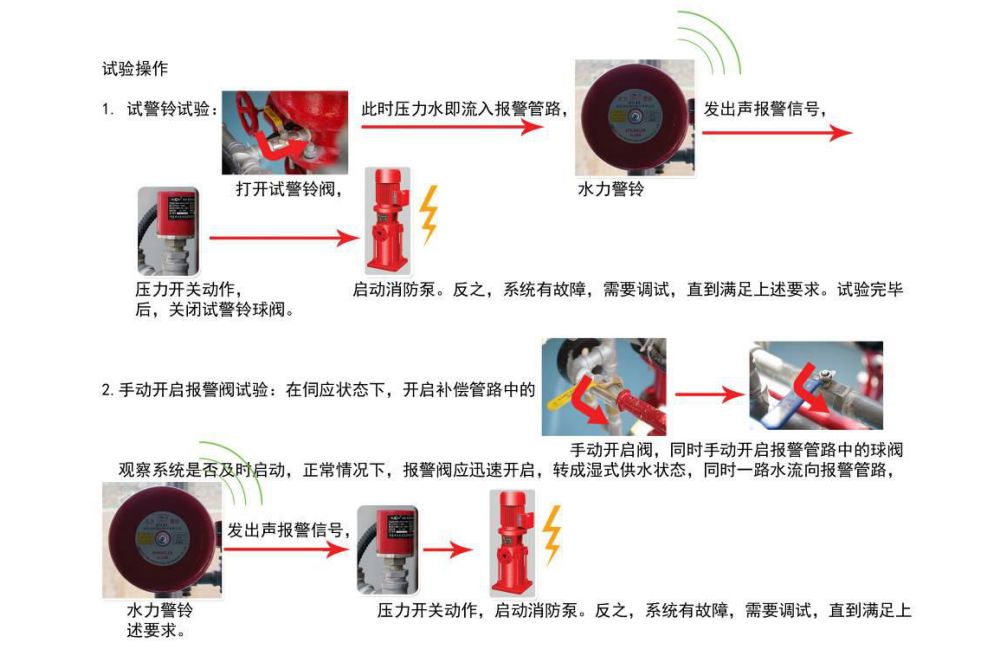

　　试验操作

　　打开湿式报警阀管路中的报警试验阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。

　　工程设计要求

　　1）所有自动喷淋系统均应安装水力警铃

　　2）进入水力警铃的水流应经过滤，以防堵塞，过滤器可安装在湿式报警阀旁侧报警管路上。

　　6.1系统安装时，预作用雨淋阀应安装在保护区附近的控制室内，室内温度不宜低于4℃，以免冰冻影响系统功能，控制室离保护区距离不宜过远，以免一旦发生火灾，因系统管网过长致使洒水延迟。

　　6.2 ZSFY预作用雨淋阀应垂直安装，一般距地面高度为1m左右，两侧距离1.2m。

　　6.3电磁阀，手动快开阀，放余水阀，水力警铃等排水处应设置地漏，使排水分别流入下水道，以免溢出弄湿环境。

　　6.4水力警铃一般不要移动其位置，如确实需要，一般管径为20mm的，为保证驱动水力警铃的水流具有一定的压力，报警管长度应小于20m。

　　6.5 ZSFY预作用雨淋阀的调试工作应在专业消防技术人员指导下进行。以保证系统能有良好的工作状态。

　　6.6系统投入正常运行后，必须按有关规定或技术标准定期进行检查。至少每月进行一次警铃试验，每三个月至半年进行一次系统试验和维护保养，试验检修应在固定日期和时间内进行，以免引起人们的误会。

　　6.7在试验时，发现到达规定压力时，压力开关不动作，可调节压力开关上的调节螺钉，调到规定的动作压力。

　　6.8发现管网泄漏报警信号，应及时检查并维修管网，以便系统尽早恢复正常工作。

　　6.9水力警铃不动作，或响度不够，可拆下警铃进口检修螺母清除堵塞即可。

　　6.10如发现系统气压超过0.05MPa，应旋松过滤减压阀，打开手动报警球阀放出多余气体，再缓慢调节过滤减压阀，直至系统管网气压值为0.05MPa。

　　7.1系统操作

　　7.1.1关闭系统主供水阀（预作用报警阀进口端信号蝶阀）

　　7.1.2打开系统主排水阀（预作用报警阀排水阀），排出系统侧管网水。水排尽后关闭系统主排水阀。

　　7.1.3打开区域闸阀。

　　7.1.4打开充气阀，给系统充气。

　　a.打开空气维持装置上的快充球阀，给系统充适当的压力空气。（气压值0.03MPa～0.05MPa）。

　　b.当系统压力充好后，关闭快充球阀，打开慢充球阀，确认过滤减压阀置于正确的系统压力。

　　注：24h观察系统压力值，确认系统完好，若系统压力降低，找到渗漏点并拧紧。系统要求24h压力不能低于0.014MPa。

　　7.1.5拉出复位拉杆，并保持2～3秒钟，关闭电磁阀。打开隔膜腔控制管球阀给压力腔充水。

　　7.1.6缓慢打开主供水阀，直到有稳定的水流向打开的警铃下侧排水阀，关闭试警铃球阀排水阀。若自动滴水阀滴水，关闭主供水阀，检查预作用报警阀，按顺序重新开始4.4系统操作部分。

　　a.检查预作用报警阀

　　检查阀座的密封面，不允许积存泥沙和污物，必要时进行清洗。阀座密封面应平整，无碰伤和压痕，必要时应修理或更换。

　　检查阀瓣是否正常上下运动、复位，必要时进行适当调整。

　　检修水力警铃

　　b.警铃故障原因是控制口阻塞，或铃锤机构被卡住，或铃锤撞坏。须拆下喷嘴、叶轮及铃锤组件，进行冲洗，重新装合使叶轮转动灵活

　　7.1.7完全打开主供水阀。

　　7.1.8记录报警阀压力值。

　　7.1.9确认所有阀在他们正常开启位置。（主供水阀、压力腔控制管球阀、慢充气阀和报警控制阀常开，其余球阀常闭。）

　　7.1.10系统处于伺服状态。

　　7.2试验操作

　　此状态下系统如何复位：人工停消防泵，关闭手动开启阀，一段时间后，阀体上下腔压力平衡，雨淋阀自动复位，再打开放余水阀，把系统干管中余水排空，然后关闭放余水阀，同时关闭末端试水阀，通过加压装置向系统干管充压缩空气到0.05MPa，停止加压，使压力永远维持在0.05MPa左右，此时预作用系统完全处于复位完好状态。

　　7.3联动试验：对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号，系统末端的排气电磁阀打开迅速排气，启动电磁阀打开，同时打开报警管路电磁阀雨淋报警阀开启，系统迅速转成湿式供水状态，同时一路水通过报警管路电磁阀流向压力开关、水力警铃，水力警铃发出声报警信号，压力开关动作，启动消防泵。

　　此状态下系统如何复位：人工停消防泵，断电使报警管路电磁阀和排气电磁阀复位，人工拔出启动用电磁阀复位杆停留3~5s释放使启动电磁阀复位，一段时间后，阀体上下腔压力平衡，雨淋阀自动复位，再打开放余水阀，把系统干管中余水排空，然后关闭放余水阀，同时断电使报警管路电磁阀和排气电磁阀复位，然后通过加压装置向阀体上腔充压缩空气到0.05MPa，停止加压，使压力永远维持在0.05MPa左右，此时预作用系统完全处于复位完好状态。
