自动喷水灭火系统工作原理和分类

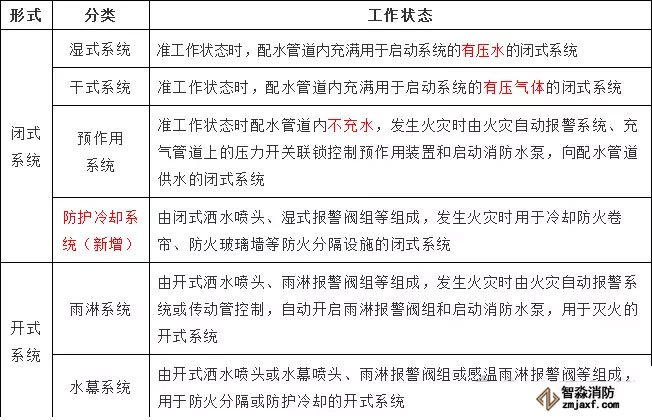

自动喷水灭火系统分类与组成

　　自动喷水灭火系统工作原理

　　火灾时温度上升，闭式消防喷头爆破喷水，水流指示器动作反馈信号至报警控制器。同时，由于阀后压力下降，湿式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。

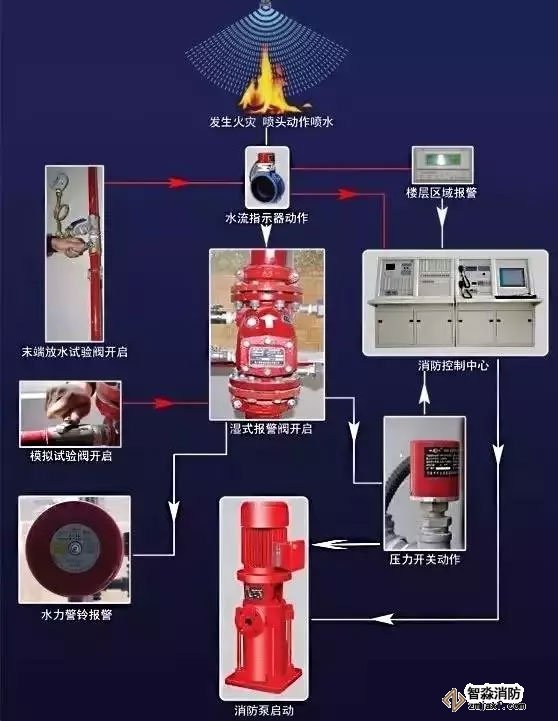

图1 湿式系统工作流程图

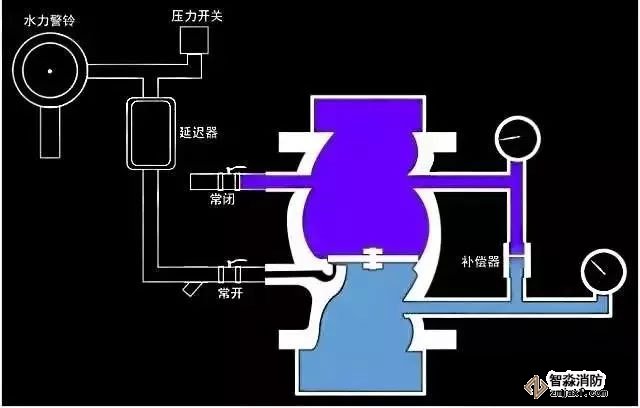

图 2.1  湿式报警阀伺应状态

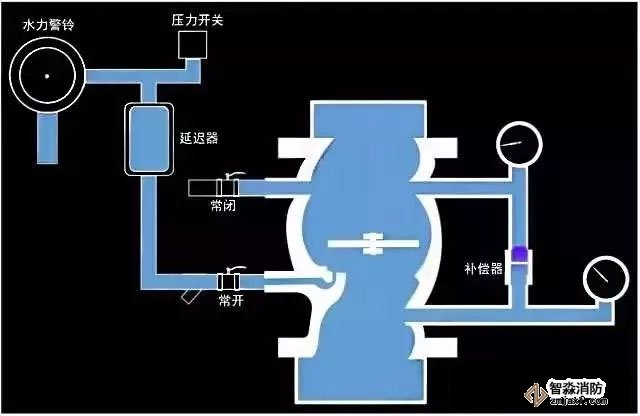

图2.2湿式报警阀工作状态



　　火灾时温度上升，闭式喷头爆破，加速器动作排气，水流指示器动作反馈信号至报警控制器，同时，由于阀后压力下降，干式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。

　　火灾时，由火灾自动报警系统自动开启雨淋报警阀，配水管道开始排气充水，使消防器材系统在闭式喷头动作前转换成湿式系统，并在闭式消防喷头开启后立即喷水。

　　火灾时，由火灾自动报警系统或传动管自动控制开启雨淋报警阀和供水泵，向消防器材系统管网供水，开式消防喷头喷水。

　　火灾时，由火灾自动报警系统联动开启雨淋报警阀组和供水泵，向消防器材系统管网和消防喷头供水

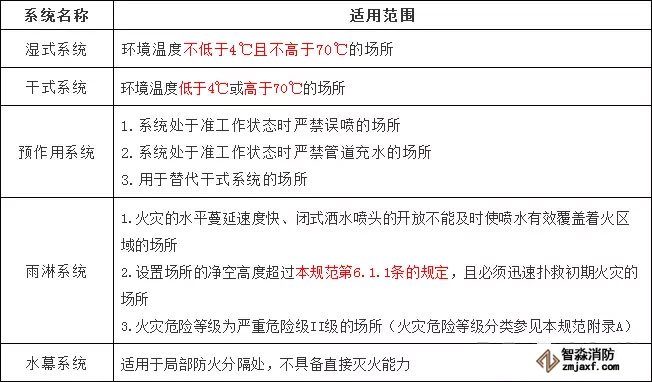

　　自动喷水灭火系统的适用范围
