图文详解火灾自动报警系统消防验收

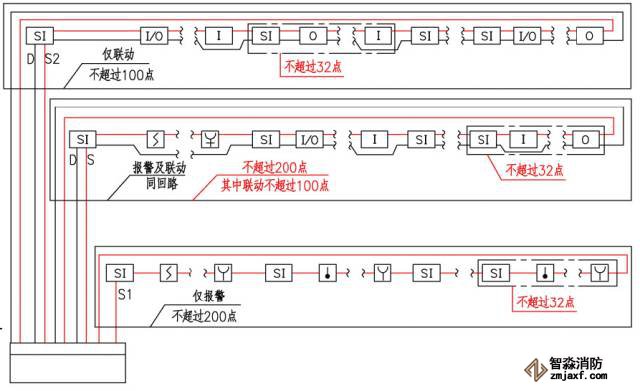

 01 系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

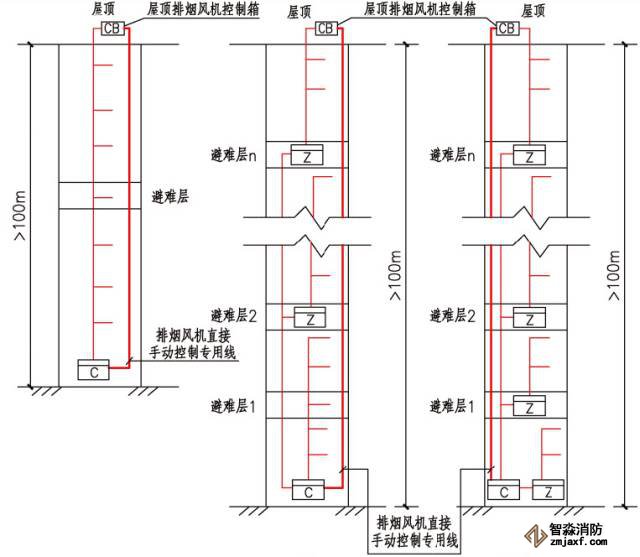

 02 超过100m的建筑，除消防控制室内设置的控制器外，每台控制控制的火灾探测器、手报和模块等不应跨越避难层。

 03 消防控制室内严禁穿过与消防设施无关的电气线路及管路。

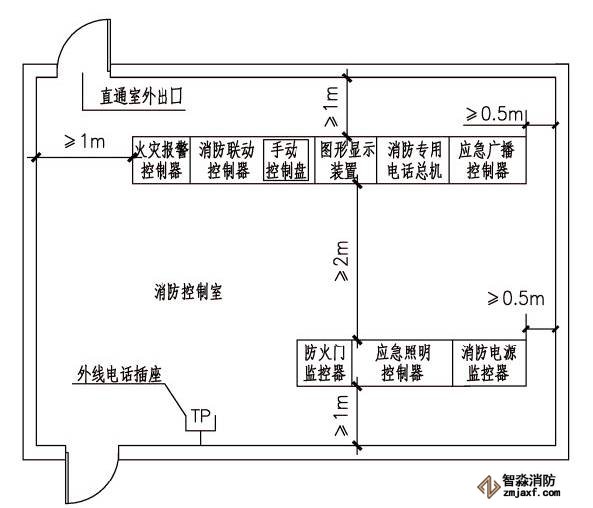

 04 消防控制室内设备的布置应符合下列规定：

1）设备面盘前的操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m。

2） 在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。
3）设备面盘后的维修距离不宜小于1m。
4） 设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

 05 允许消防控制室与弱电系统合用，消防设备应集中设置，并应与其他设备间有明显间隔。

 06 消防水泵（喷淋、雨淋、水幕、消火栓）、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

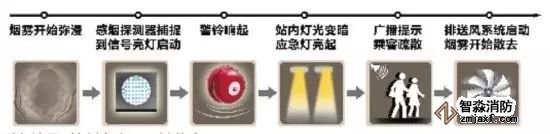

 07 火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。

 08 在宽度小于3m的内走道顶棚上设置点型探测器时，宜居中布置。感温火灾探测器的安装间距不应超过10m；感烟火灾探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的1/2。

 09 探测器至空调送风口边的水平距离不应小于1.5m，宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。

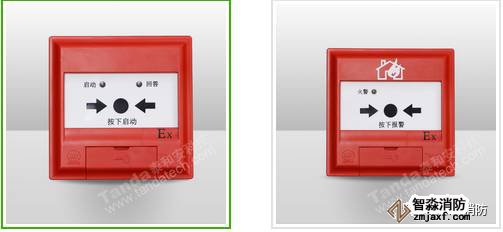

 10 每个防火分区至少设一个手报，从任何位置到最近的手报步行距离不应大于30m。手报安装高度，底距地1.3m-1.5m。

 11 区域显示器每个报警区域宜设置一台，宾馆饭店应每隔报警区域设置一台。区域显示器应设置在出入口，安装高度底距地1.3m-1.5m。

 12 每间卧室、起居室内应至少设置一只感烟火灾探测器。

 13 家用火灾报警控制器应独立设置在每户内，且应设置在明显和便于操作的部位。当采用壁挂方式安装时，其底边距地高度宜为1.3-1.5m。

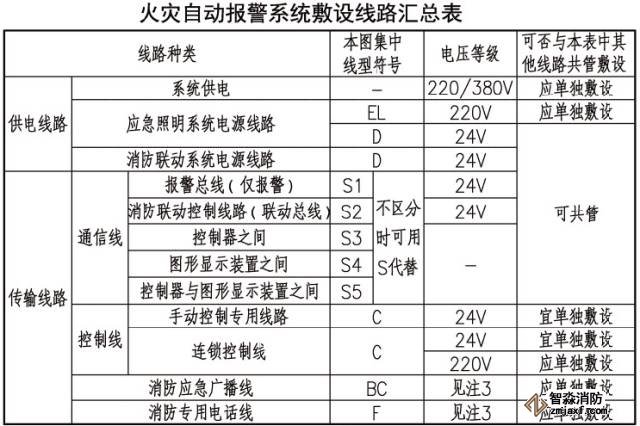

 14 火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐。

 15 高度大于12m的空间场所宜同时选择两种及以上火灾参数的火灾探测器。火灾初期产生大量烟的场所，应选择线性型光束感烟火灾探测器、管路吸气式感烟火灾探测器或图像型感烟火灾探测器。
