一，结构特征、安装与布线

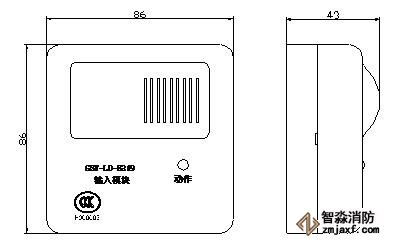

本输入模块的外形尺寸及结构示意图如图1- 32所示。

GST-LD-8319输入模块外形尺寸图

　　　　　　　　　　　　　　　　　　　　　　　　　图1- 32

本输入模块采用明装，进线管预埋及明装安装方式，将底盒安装在86H50型预埋盒上，安装方法如图1- 33，底盒与上盖间采用拔插式结构安装，拆卸简单方便，便于调试维修。

GST-LD-8319输入模块安装示意图1                    GST-LD-8319输入模块安装示意图2

　　　　    进线管预埋                                    进线管明装

　　　　　　　　　　　　　　　　　　　　　图1- 33

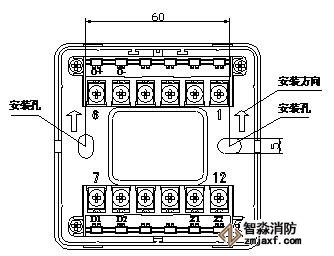

底壳安装时应注意方向，底壳上标有安装向上标志（见图1- 34）。

GST-LD-8319输入模块底壳示意图

　　　　　　　　　　　　　　　　　　　　　　　　图1- 34

对外接线端子图如图1- 35：

GST-LD-8319输入模块端子接线图

图中端子说明如下：

Z1、Z2：接控制器二总线，无极性

D1、D2：接直流24V，无极性

O-、O+：输出，有极性

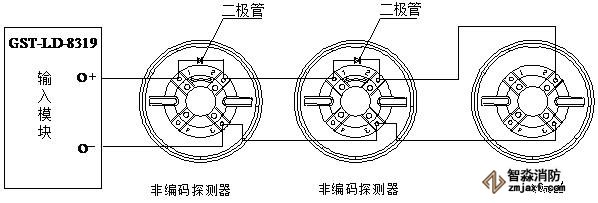

GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1- 36：

GST-LD-8319输入模块应用示意图1

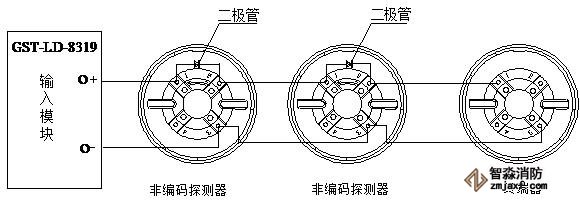

当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1- 37：

GST-LD-8319输入模块应用示意图2

布线要求：Z1、Z2可选用截面积≥1.0mm2的阻燃RVS双绞线；其它线可采用截面积≥1.0mm2的阻燃RV或BVR线；O-、O+的输出回路线要有明显的颜色区分，且颜色的选配要具有合理性。
