【电气工程知识】变电站电气部分课程设计

文章来源:本站作者:admin人气:33日期:2020-08-21 08:57:29

变电站电气部分课程设计





  1. 变电站电气设计程序

  • 原始资料分析——电气主接线方案选定——计算短路电流——选择主要电气设备——绘制主接线图——配置互感器——各级配电装置选型与布置——配置避雷器和避雷——二次系统设计——编制工程概预算书——编写设计说明书和计算书。



  1. 电气主接线的选择

  • 结合变电站规模、电压等级、各电压侧接线方式、供电负荷性质、系统备用容量、互感器配置、过电压、环境条件、设备供货情况等进行选择和设计,重点对主变压器进行选择。

  • 主接线方案应进行经济和技术比较,涉及综合总投资O、年运行费用U、是否采用汇流母线、是否带旁路母线等。



  1. 电气设备的选择条件

  1. 按正常工作条件选择:额定电压的选择、额定电流的选择,并考虑环境条件的影响。

  2. 按短路条件校验:热稳定性校验、动态稳定校验、绝缘水平配合计算等。



  4. 几种电气设备的选择

  1. 母线电缆及绝缘子的选择。

  2. 高压断路器、隔离开关、高压熔断器和电抗器的选择。

  3. 电压互感器、电流互感器的配置。

  4. 接地开关的配置。

  5. 避雷器、避雷针的配置。

  6. 外、内绝缘的选择与配合。

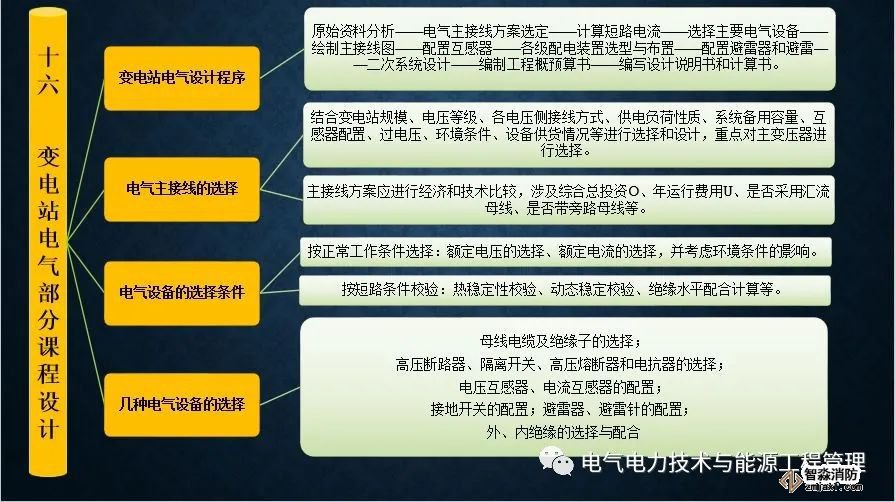

变电站电气部分课程设计理图

(谨  放一张图就好)
