自动喷淋系统管道支(吊)架安装技术要求

文章来源:www.gsthwxf.com作者:海湾消防公司人气:822日期:2021-05-11 09:02:14

自动喷淋系统管道支(吊)架安装技术要求

《自动喷水灭火系统施工及验收规范》

GB 50261-2017节选

5.1.15管道支架、吊架、防晃支架的安装应符合下列要求:

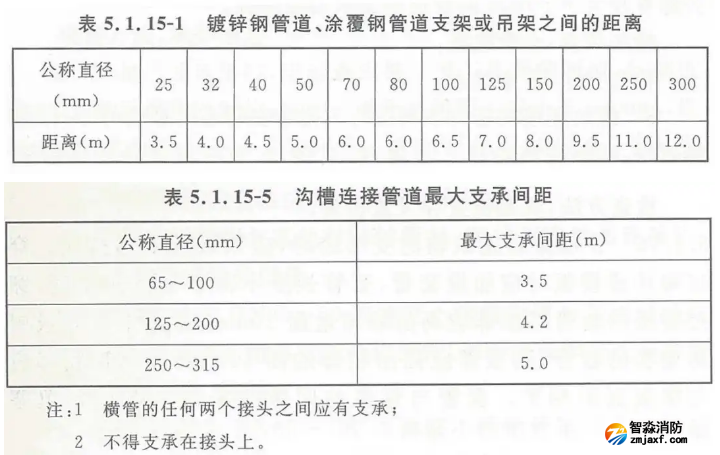

  1.管道应固定牢固;管道支架或吊架之间的距离不应大于表5.1.15-1~表5.1.15-5的规定。

自动喷淋系统管道支(吊)架安装技术要求

  2.管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等,应符合设计要求和国家现行有关标准的规定。

  3.管道支架、吊架的安装位置不应妨碍喷头的喷水效果;管道支架、吊架与喷头之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm

  4.配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个,吊架的间距不宜大于3.6m

  5.当管道的公称直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应少于1个,且防晃支架的间距不宜大于15m;当管道改变方向时,应增设防晃支架。

  6.竖直安装的配水干管除中间用管卡固定外,还应在其始端和终端设防晃支架或采用管卡固定,其安装位置距地面或楼面的距离宜为1.5m~1.8m。

配水支管管段上吊架布置

配水支管管段上吊架布置

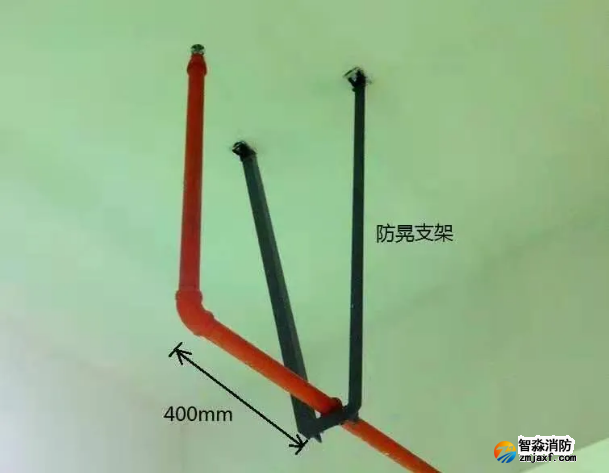

喷淋支管末端管段防晃支架做法样例

喷淋支管末端管段防晃支架做法样例

喷淋支管末端管段防晃支架做法样例
