一、问题描述及原因分析

1．问题描述

1）气体灭火系统选用的无缝钢管壁厚未按系统类别进行选型，导致管道壁厚不符合系统设计要求；【图示1】

2）气体灭火系统管道连接件公称工作压力不符合系统最大工作压力要求；

3）气体灭火系统管道、管接件未采取内外热浸镀锌防腐处理，或镀锌层厚度不够；

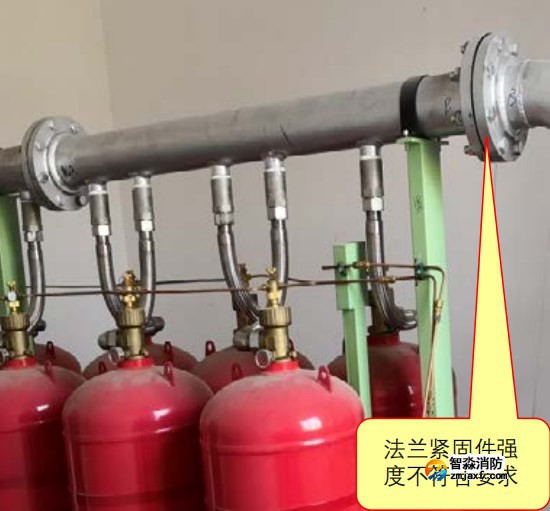

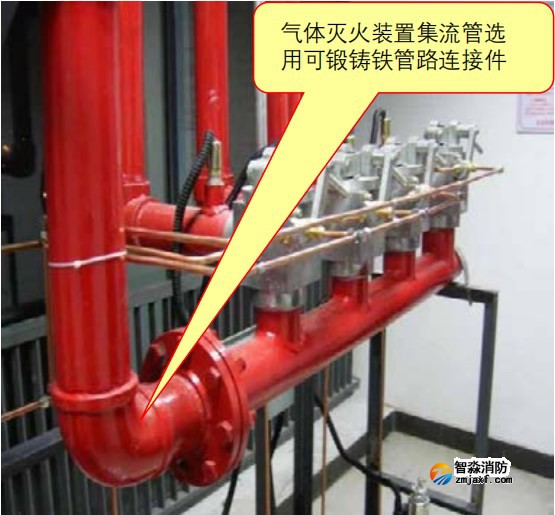

4）法兰密封垫或紧固件不符合要求。【图示2】

图示1

图示2

2．原因分析

气体灭火系统的管道和管接件供货单位，未按设计和规范要求选用合格产品。

二、规范要求及正确做法

1．规范要求

☆《气体灭火系统设计规范》(GB 50370-2005)第4.1.9条第1、4款【图示3】、第4.1.10条。

☆《气体灭火系统施工及验收规范》(GB 50263-2007)第4.2.1条。【图示4】【图示5】【图示6】

☆《气体消防系统选用、安装与建筑灭火器配置》(07S207)第9.3.1条。

2．正确做法

图示3

图示4

图示5

图示6

三、应对措施及防治指南

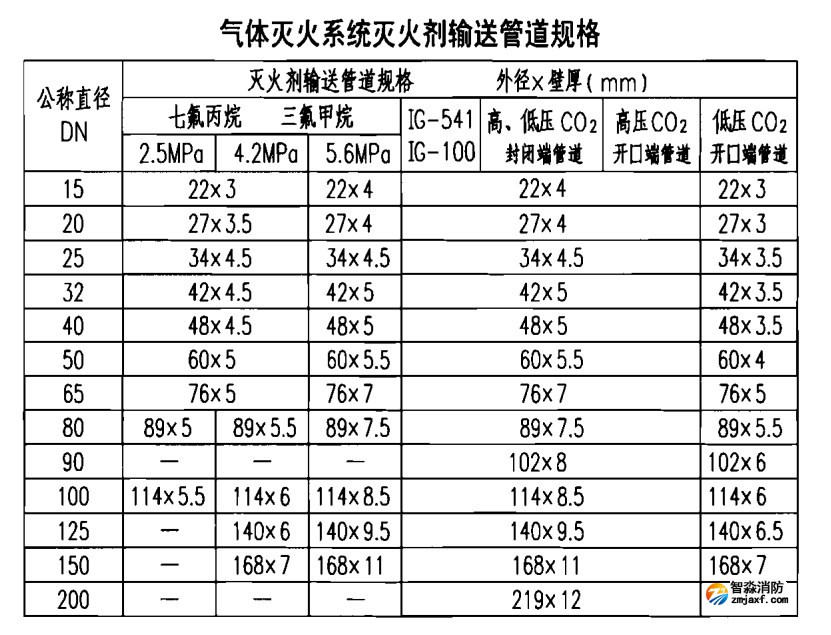

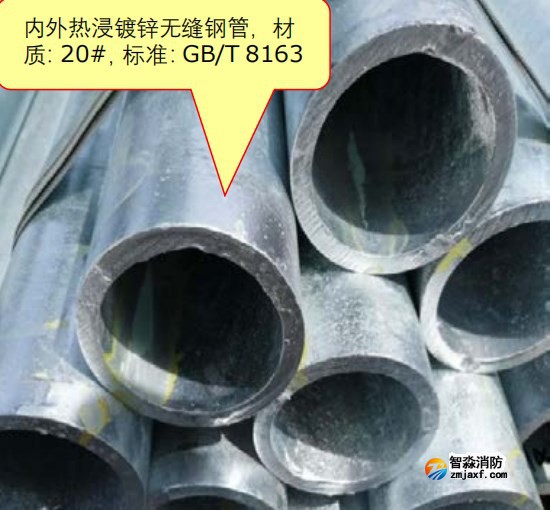

1．气体灭火系统选用的无缝钢管规格及壁厚，建议根据系统类别，参照图集《气体消防系统选用、安装与建筑灭火器配置》(07S207)第9.3.1条“气体灭火系统灭火剂输送管道规格”表，选用20#内外壁热浸镀锌无缝钢管，镀锌层厚度不小于15μm；

2．气体灭火系统选用的管道及连接件公称工作压力等级，应根据《气体灭火系统施工及验收规范》(GB 50263-2007)第E.1.1条和表E规定的系统最大工作压力来确定；

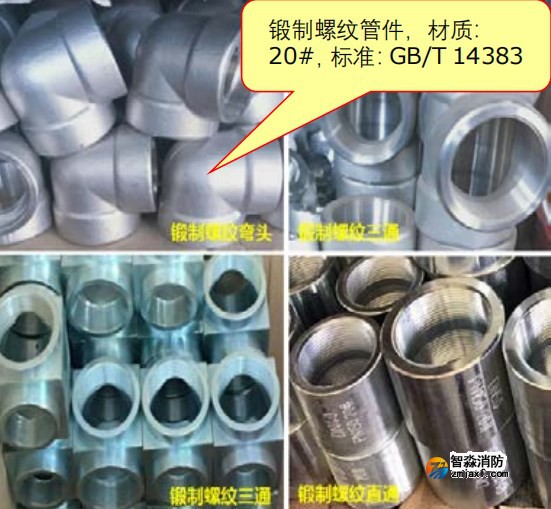

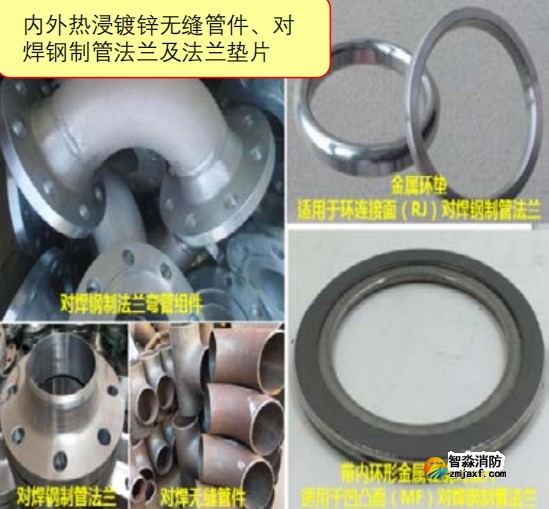

3．气体灭火系统管件可参照《锻制承插焊和螺纹管件》(GB/T 14383-2008)和《钢制对焊无缝管件》(GB/T 12459-2005)进行选型；公称直径大于80mm的弯头、三通、变径等管件，可采用钢制对焊无缝管件与法兰进行焊接，焊缝探伤检测合格后（最大工作压力大于或者等于10MPa时需要），须经热浸镀锌防腐处理；

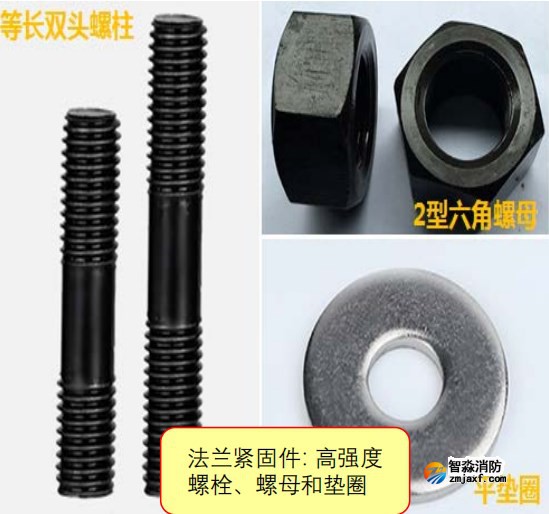

4．气体灭火系统法兰可参照《钢制管法兰第1部分：PN系列》(GB/T 9124.1-2019)进行选型，压力等级不低于系统最大工作压力。法兰密封垫可参照《缠绕式垫片管法兰用垫片尺寸》（GB 4622.2-2008）和《钢制管法兰用金属环垫尺寸》（GB/T 9128-2003），选择耐压等级较高的带内环形缠绕式垫片或金属环垫等。法兰紧固件建议参照《等长双头螺柱B级》(GB 901-88)选用机械性能8.8级以上高强度双头螺柱，参照《2型六角螺母》(GB/T 6175-2016)选用机械性能10级以上高强度六角螺母。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《气体灭火系统设计规范》(GB 50370-2005)

第4.1.9条 管道及管道附件应符合下列规定：

第1款 输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T 8163、《高压锅炉用无缝钢管》GB 5310等的规定。无缝钢管内外应进行防腐处理，防腐处理宜采用符合环保要求的方式；

第4款 管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

第4.1.10条 系统组件与管道的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

《气体灭火系统施工及验收规范》(GB 50263-2007)

第4.2.1条 管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。

检查数量：全数检查。

检查方法：核查出厂合格证与质量检验报告。

《气体消防系统选用、安装与建筑灭火器配置》(07S207)

第9.3.1条 气体灭火剂输送管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T8163、《高压锅炉用无缝钢管》GB5310等的规定。无缝钢管内外壁应采取热浸镀锌等防腐措施。镀层应均匀、平滑，其厚度不宜小于15μm。
