消防火灾自动报警系统图解及消防线路的布线

文章来源:本站作者:admin人气:32日期:2019-05-15 03:22:56
      海湾火灾自动报警系统一般设置在工业与民用建筑场所,与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。


   一、海湾火灾探测报警系统


        海湾火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成,能及时、准确地探测保护对象的初起火灾,并做出报警响应,告知建筑中的人员火灾的发生,从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带,是保障人员生命安全的最基本的建筑消防系统,海湾火灾探测报警系统如图所示。

海湾火灾探测报警系统图

二、海湾消防联动控制系统


       海湾消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。


在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备,完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能,当消防设备动作后将动作信号反馈给消防控制室并显示。


 监视建筑消防设施的运行状态,即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。    消防联动控制系统的构成如图所示。

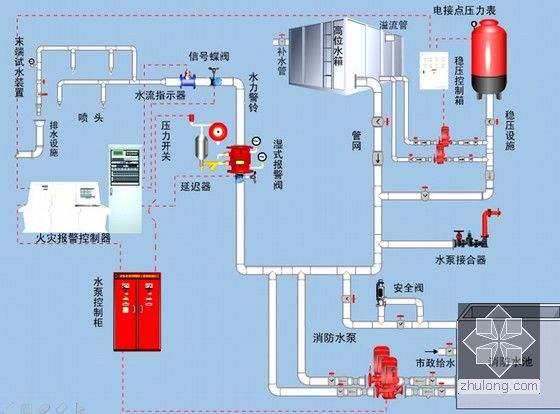

海湾消防联动控制系统图


三、海湾可燃气体探测报警系统


可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成,能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警,从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。可燃气体探测报警系统是火灾自动报警系统的独立子系统,属于火灾预警系统。    海湾可燃气体探测报警系统的构成如图所示。

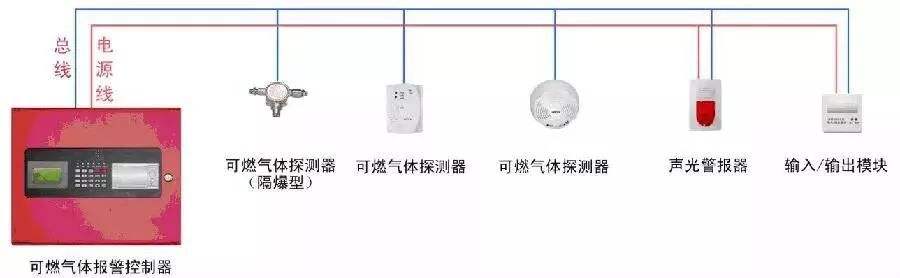

海湾可燃气体探测报警系统图解

四、海湾电气火灾监控系统


         海湾电气火灾监控系统由电气火灾监控器、电气火灾监控探测器组成,能在发生电气故障,产生一定电气火灾隐患的条件下发出报警,提醒专业人员排除电气火灾隐患,实现电气火灾的早期预防,避免电气火灾的发生。电气火灾监控系统是火灾自动报警系统的独立子系统,属于火灾预警系统。


海湾电气火灾监控系统的构成如图所示。

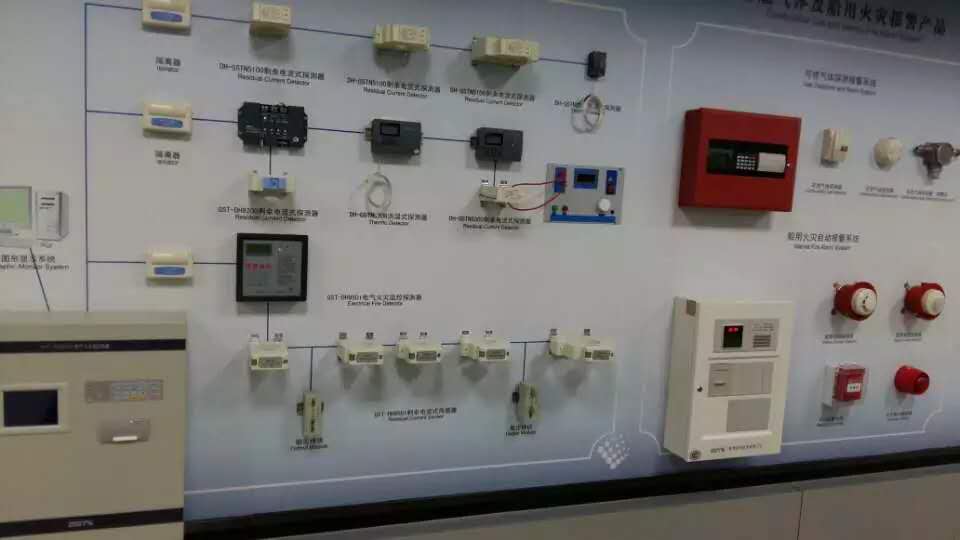

海湾电气火灾监控系统图
布线要求


火灾自动报警系统布线前,应核对设计文件的要求对材料进行检查,导线的种类、电压等级应符合设计文件要求;并按照下列要求进行布线。



1.火灾自动报警系统的布线,应符合国家标准《建筑电气装置工程施工质量验收规范》(GB50303—2015)的规定。火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路,不应布在同一管内或线槽的同一槽孔内。在管内或线槽内的布线,应在建筑抹灰及地面工程结束后进行,管内或线槽内不应有积水及杂物。


 2.导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,当采用金属软管保护时,其长度不应大于2m。敷设在多尘或潮湿场所管路的管口和管子连接处,均应做密封处理。


3.管路超过下列长度时,应在便于接线处装设接线盒:

(1)管子长度每超过30m,无弯曲时;

(2)管子长度每超过20m,有1个弯曲时;

(3)管子长度每超过10m,有2个弯曲时;

(4)管子长度每超过8m,有3个弯曲时。


4.金属管子入盒,盒外侧应套锁母,内侧应装护口;在吊顶内敷设时,盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。明敷设各类管路和线槽时,应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。


5.线槽敷设时,应在下列部位设置吊点或支点:

(1)线槽始端、终端及接头处;

(2)距接线盒0.2m处;

(3)线槽转角或分支处;

(4)直线段不大于3m处。


6.线槽接口应平直、严密,槽盖应齐全、平整、无翘角。并列安装时,槽盖应便于开启。管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。


7.火灾自动报警系统导线敷设后,应用500V兆欧表测量每个回路导线对地的绝缘电阻,且绝缘电阻值不应小于20MΩ。同一工程中的导线,应根据不同用途选择不同颜色加以区分,相同用途的导线颜色应一致。电源线正极应为红色,负极应为蓝色或黑色。


PS:

有关消防弱电知识


设计一般包括:火灾报警主机柜及联动控制柜的摆放位置、各种线路进线方式(多少根电缆,线槽还是穿管);报警主机电源容量需要确认、是否使用UPS不间断电源,如有要设计摆放位置、接线方式和电源容量等;是否设置了CRT系统(显示器),如有需要上位机一台,相应的电源接口、和消防主机的接线(一般一根电缆即可);还有空调或排风系统电源是否设置也要考虑。


一、消防控制室



主要用于安装消防控制设备,对系统送风排烟、消防水泵启停及运行状况显示、非消防电源的强制切换、消防电梯的运行、普通电梯的迫降、其他灭火系统的启停及运行状况、火灾报警及远程启泵按钮所在楼层、火警广播、防火卷帘的运行等。( 消防控制室宜设在高层建筑的首层或地下一层。火灾自动报警系统 ,建筑消防设施指建(构)筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建(构)筑物火灾的设备设施的总称。常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。)


二、控制线和信号线



一般用屏蔽双绞线RVS2×1.5,可以防止干扰。 电源线,低压比如24伏用BV线或者KVV2×1.5的线就可以。 烟感、手报的与主机连接通讯的线路要用控制线,供电的线要用电源线。 水泵看是如何控制,低压控制用24伏电源线,直拉线高压的要看具体设计,例如直流110伏可以用2.5非双绞的。 补充:控制系统的电压和控制专用的电压相差不多,但抗干扰能力要求高.电源线用控制线是没有问题的,但一般考虑成本和使用的频繁性会分别使用电缆. 直接反馈到主机报警或驱动模块设备动作的通讯线路不论怎么称呼都属于控制线,声光和广播是通过模块动作后接通电源或音频信号,所以使用时打开模块动作的是控制线,模块动作后经过模块给到设备的是电源或音频线.


三、消防线路的布线要求



1、信号线:一般为阻燃/耐火红蓝双绞软线(红正蓝负),感烟探测器、感温探测器手动报警按钮信号模块及等连在信号线上。如水流指示器、报警阀、防火阀、快速放气阀等通过信号模块连在信号线上和报警主机连接。

2、电源线:一般为阻燃/耐火红黑双绞软线或阻燃BV硬线(红正黑负),控制模块即需要连接信号线也需要连接电源线。报警警铃如带地址直接接信号线线和电源线。如不带地址需通过控制输出模块连接信号线电源线上。如补风阀、排烟阀、电动阀、电动排烟口、送风机、补风机、排烟风机、空压机控制及强切非消防电源、电梯通过控制模块和信号线及电源线和报警主机连接。

3、硬拉线:一些设备需要由消防控制室通过多线手动控制盘直接控制,如消防泵、喷淋泵、补风机、排烟风机等一般根据设备厂家不同一般为6/4芯护套电缆或6/4根阻燃BV硬线. 一般用BV硬线可用各种颜色区分开

4、广播线:一般用阻燃/耐火红黑双绞软线,(红正黑负)用于消防控制室消防广播主机和广播音箱的连接.

5、电话线:一般为白色阻燃平行软线,用于消防控制室电话主机和消防电话及电话插孔的连接.
