海湾JB-QT-GST9000火灾报警控制器联动型（5808点）

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1038日期：2019-05-03 09:25:13

JB-QT-GST9000火灾报警控制器(联动型)

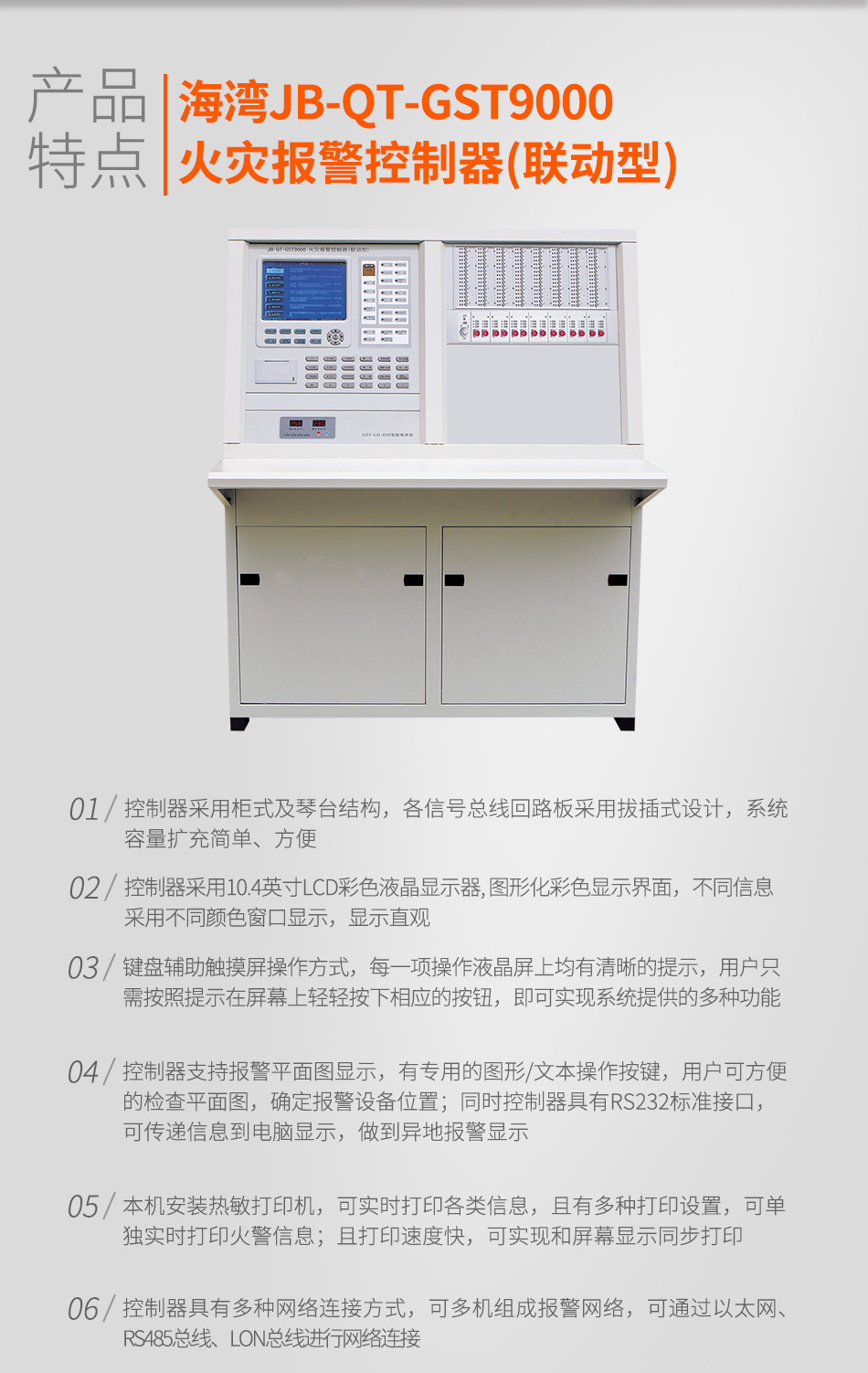

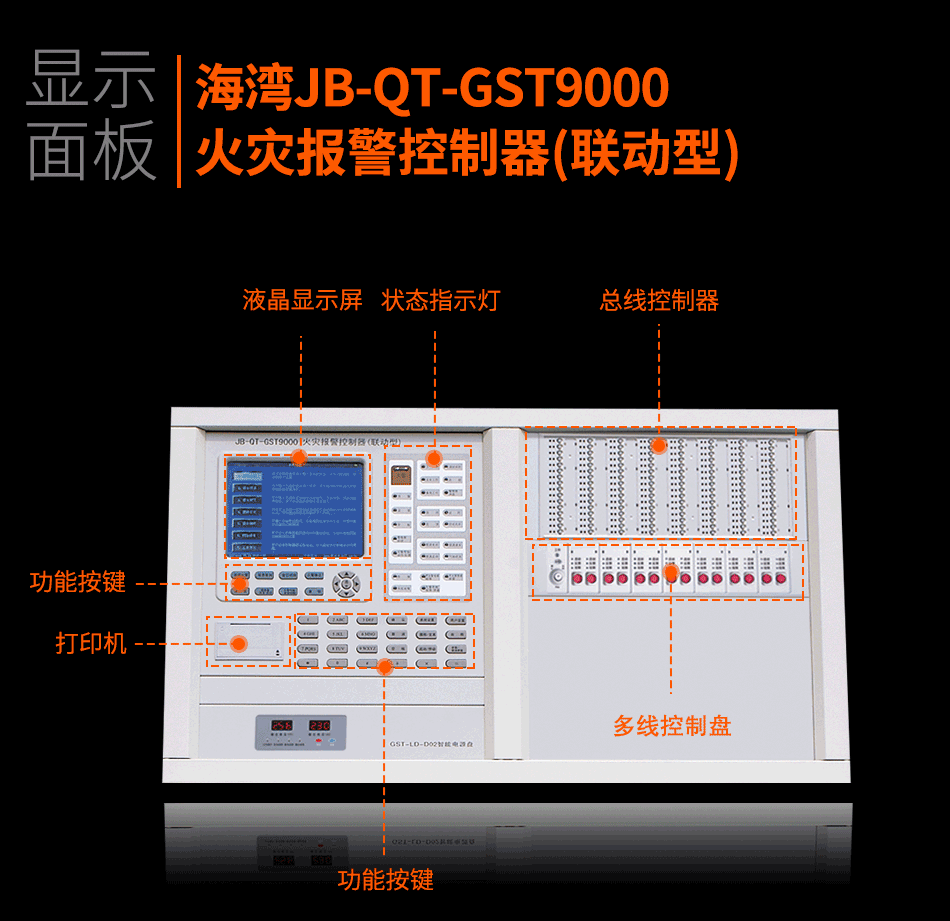

一、海湾JB-QT-GST9000火灾报警主机(联动型)特点：

　　GST9000型控制器采用琴台式(JB-QT-GST9000)结构，其最大容量可扩展到58个242地址编码点的回路，主要特点如下：

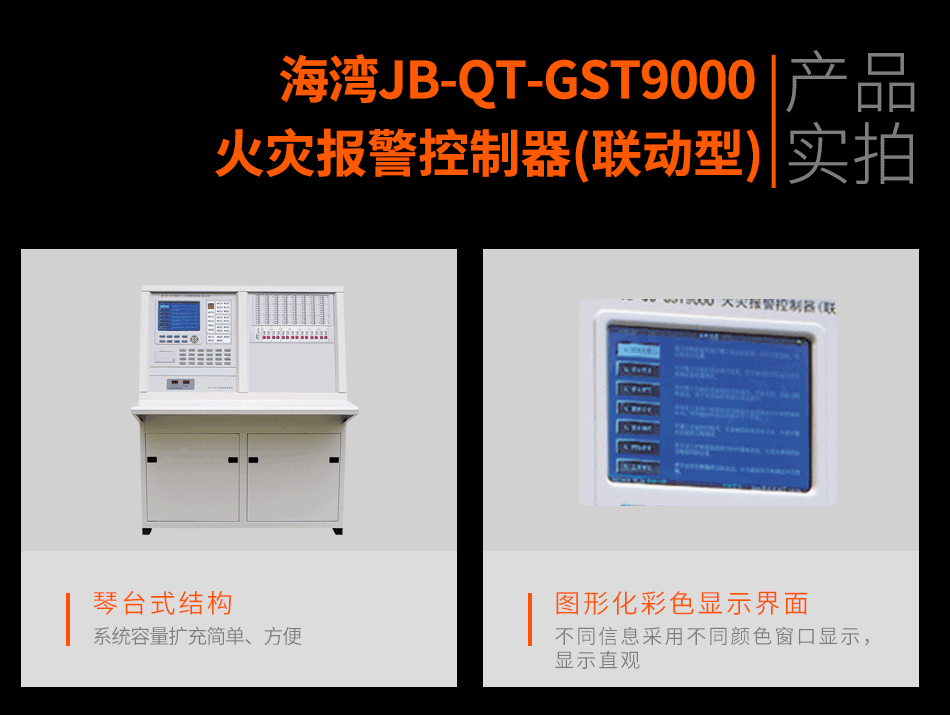

　　1.控制器采用柜式及琴台结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；

　　2.控制器采用10.4英寸LCD彩色液晶显示器,图形化彩色显示界面，不同信息采用不同颜色窗口显示，显示直观；

　　3.键盘辅助触摸屏操作方式，每一项操作液晶屏上均有清晰的提示，用户只需按照提示在屏幕上轻轻按下相应的按钮，即可实现系统提供的多种功能；

　　4.控制器支持报警平面图显示，有专用的图形/文本操作按键，用户可方便的检查平面图，确定报警设备位置；同时控制器具有RS232标准接口，可传递信息到电脑显示，做到异地报警显示；

　　5.本机安装热敏打印机，可实时打印各类信息，且有多种打印设置，可单独实时打印火警信息；且打印速度快，可实现和屏幕显示同步打印；

　　6.控制器具有多种网络连接方式，可多机组成报警网络，可通过以太网、RS485总线、LON总线进行网络连接；

　　7.包括JB-QG-GST5000型控制器的全部功能。

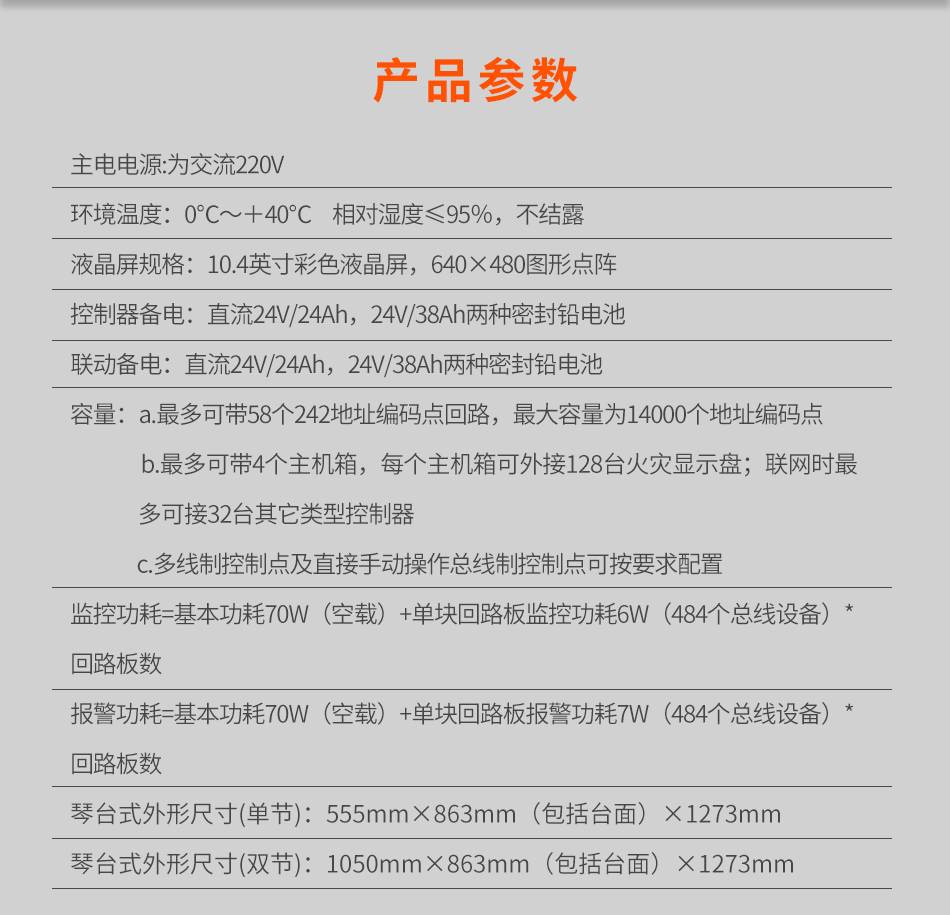

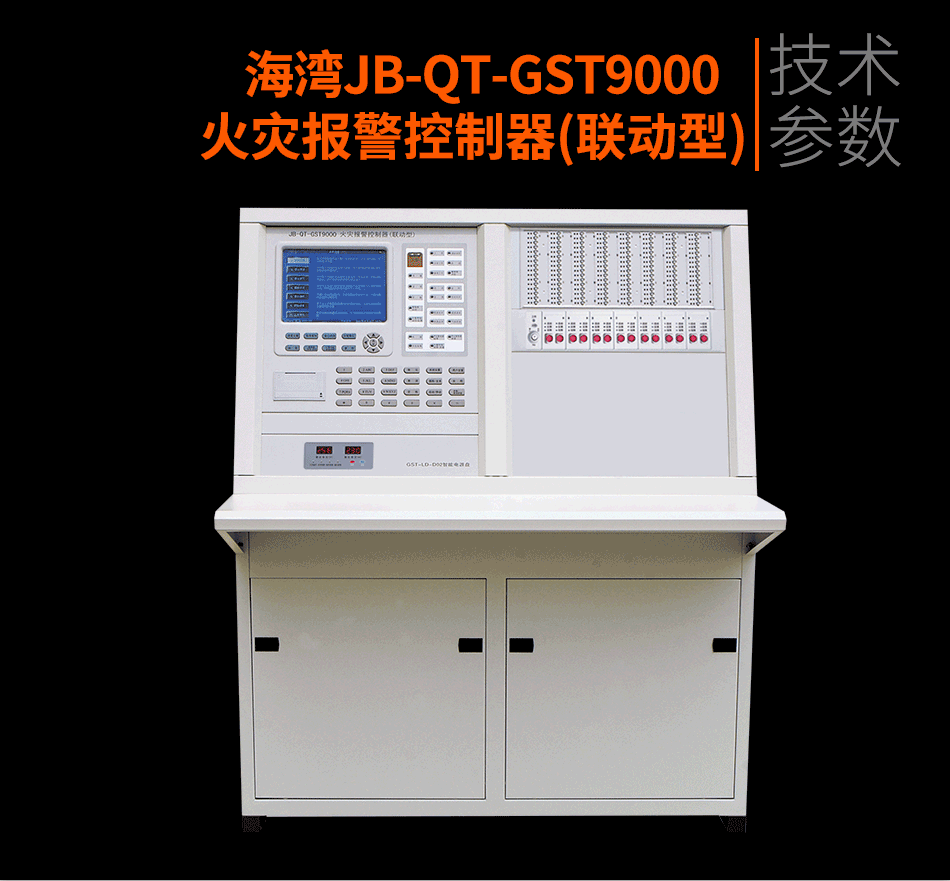

二、海湾JB-QT-GST9000火灾报警主机主要技术指标：

　　1.液晶屏规格：10.4英寸彩色液晶屏，640×480图形点阵

　　2.控制器容量：　　a.最多可带58个242地址编码点回路，最大容量为14000个地址编码点　　b.最多可带4个主机箱，每个主机箱可外接128台火灾显示盘；联网时最多可接32台其它类型控制器　　c.多线制控制点及直接手动操作总线制控制点可按要求配置

　　3.线制：与JB-QB-GST500型控制器相同

　　4.使用环境：　　温度：0℃～+40℃　　相对湿度≤95%，不结露

　　5.电源：　　主电：为交流220V　　控制器备电：直流24V/24Ah，24V/38Ah两种密封铅电池　　联动备电：直流24V/24Ah，24V/38Ah两种密封铅电池

　　6.监控功耗=基本功耗70W（空载）+单块回路板监控功耗6W（484个总线设备）*回路板数

　　7.报警功耗=基本功耗70W（空载）+单块回路板报警功耗7W（484个总线设备）*回路板数

　　8.柜式控制器外形尺寸：琴台式外形尺寸(单节)：555mm×863mm（包括台面）×1273mm琴台式外形尺寸(双节)：1050mm×863mm（包括台面）×1273mm

三、海湾JB-QT-GST9000 火灾报警控制器(联动型)结构特征、安装与布线：

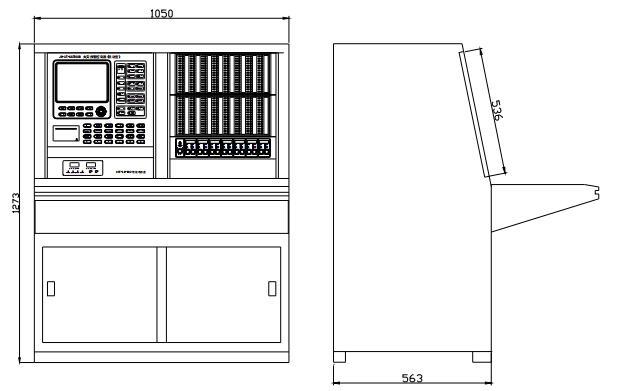

　　海湾JB-QT-GST9000型火灾报警控制器（联动型）的外形尺寸示意图如下图：

海湾JB-QT-GST9000火灾报警控制器(联动型)

　　标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘，需另外配置。控制器按用户要求也可组成琴台式结构。

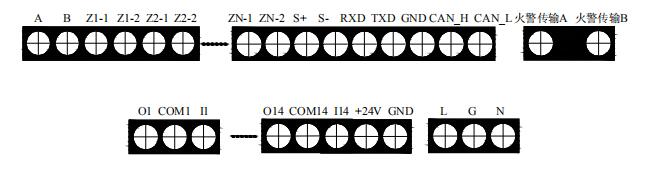

控制器外接线端子示意图如下图：

海湾JB-QT-GST9000火灾报警控制器(联动型)

　　其中：

　　A、B：连接火灾显示盘的通讯总线端子；

　　ZN-1、ZN-2（N=1~58）：探测器总线（无极性）；

　　S+，S-：火灾报警输出端子（可设置为无源常开、无源常闭和有源输出）；

　　RXD、TXD、GND：连接彩色CRT系统的接线端子；

　　A、B：连接其它各类控制器的通讯总线端子；

　　CN+、CN-（N=1~14）：多线制控制输出端子；

　　+24V、GND：DC24V、6A供电电源输出端子；

　　L、G、N：交流220V接线端子及机柜保护接地线端子。　　

　　布线要求：

　　DC24V供电电源线在竖井内采用阻燃BV线，截面积≥4.0mm2；在平面采用阻燃BV线，截面积≥2.5mm2；与彩色CRT系统采用阻燃四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m；其余线路要求与JB-QB-GST500型控制器的要求相同。

海湾JB-QT-GST9000 火灾报警控制器(联动型)说明书下载
