海湾安全技术有限公司产品常用83系列消防模块接线图整理汇总

文章来源:www.gsthwxf.com作者:海湾消防公司人气:259日期:2024-09-14 11:37:15

海湾消防模块接线图

  海湾有11个左右的消防模块,对外接线端子图相对存在差异性,不用搞不清思绪,本文将海湾常用消防模块接线图(包括:输入模块、输出模块、输入输出模块、切换模块等)进行统一整理,让你一次看个够。

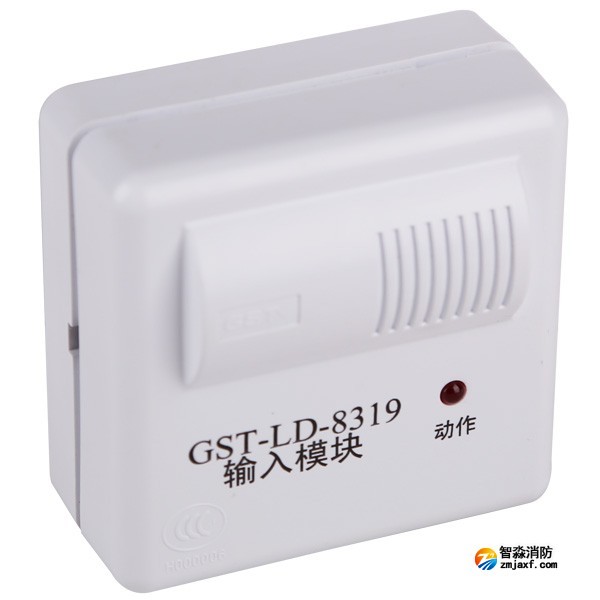

  一、GST-LD-8319输入模块

点击图片进入GST-LD-8319输入模块产品详细页

  对外接线端子图如图1:

GST-LD-8319对外接线端子图

图1 GST-LD-8319对外接线端子图

  图中端子说明如下:

  Z1、Z2:接控制器二总线,无极性

  D1、D2:接直流24V,无极性

  O-、O+:输出,有极性

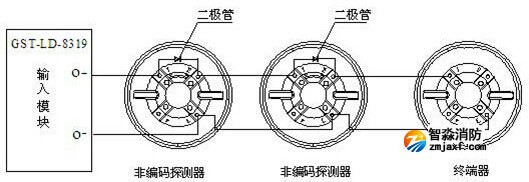

  GST-LD-8319输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N5819,且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图2:

系统构成图

图2 系统构成图

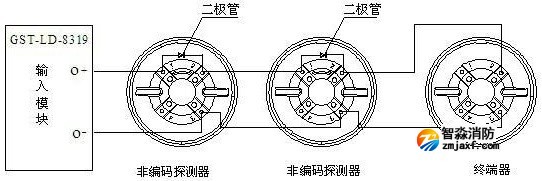

  当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图3:

系统构成图

图3 系统构成图

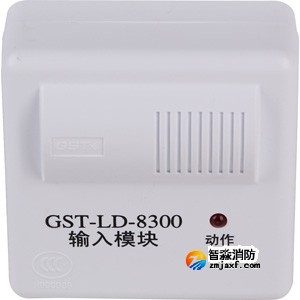

  二、GST-LD-8300输入模块

点击图片进入GST-LD-8300输入模块产品详情页

  本模块的外形及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意如图4

GST-LD-8300输入模块对外端子示意图

图4 GST-LD-8300输入模块对外端子示意图

  其中:

  Z1、Z2:与控制器信号二总线连接的端子

  I、G:与设备的无源常开触点(设备动作闭合报警型)连接;也可通过电子编码器设置为常闭输入

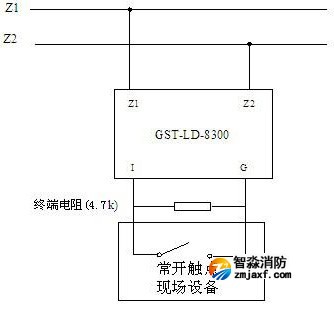

  模块与具有常开无源触点的现场设备连接方法如图5所示。模块输入设定参数设为常开检线。

模块与具有常开无源触点的现场设备连接方法

图5 模块与具有常开无源触点的现场设备连接方法

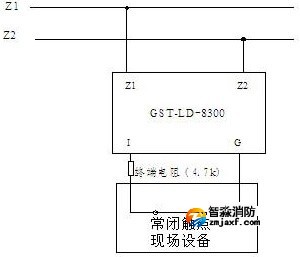

  模块与具有常闭无源触点的现场设备连接方法如图6所示,模块输入设定参数设为常闭检线。

模块与具有常闭无源触点的现场设备连接方法

图6 模块与具有常闭无源触点的现场设备连接方法

  三、GST-LD-8301输入输出模块

  GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意图如图7:

GST-LD-8319输入模块对外端子示意图

图7 GST-LD-8319输入模块对外端子示意图

  其中:

  Z1、Z2:接火灾报警控制器信号二总线,无极性

  D1、D2:DC24V电源输入端子,无极性

  G、NG、V+、NO:DC24V有源输出辅助端子,出厂默认为有源输出:G和NG短接、V+和NO短接当需无源常开输出:应将G、NG、V+、NO之间的短路片断开。

  I、G:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答)

  COM、S-:有源输出端子,启动后输出DC24V,COM为正极、S-为负极

  COM、NO:无源常开输出端子

  模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。模块为有源输出时,G和NG、V+、NO应该短接,COM、S-有源输出端应并联一个4.7kΩ的终端电阻,并串联一个IN4007二极管。

  a.模块通过有源输出直接驱动一台排烟口或防火阀等(电动脱扣式)设备的接线示意图如图8(无源常开检线输入)、图9所示(无源常闭检线输入):

GST-LD-8301模块接线示意图

图8 GST-LD-8301模块接线示意图

无源常闭检线输入

图9 无源常闭检线输入

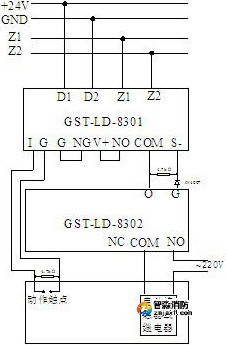

  b.模块无源输出触点控制设备的接线示意图如图10(无源常开检线输入)、图11所示(无源常闭检线输入):

模块无源输出触点控制设备的接线示意图

图10 模块无源输出触点控制设备的接线示意图

无源常闭检线输入

图11 无源常闭检线输入

  四、GST-LD-8303输入输出模块

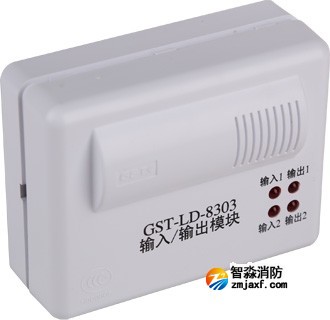

点击图片进入GST-LD-8303输入输出模块产品详情页

  模块的安装方法与GST-LD-8319输入模块相同,其对外端子示意图如图12:

GST-LD-8303输入模块对外端子示意图

图12 GST-LD-8303输入模块对外端子示意图

  其中:

  Z1、Z2:接火灾报警控制器信号二总线,无极性

  D1、D2:DC24V电源输入端子,无极性

  I1、G:第一路无源输入端(可通过电子编码器设为常开检线、常闭检线、自回答方式)

  I2、G:第二路无源输入端(可通过电子编码器设为常开检线、常闭检线、自回答方式)

  S1+、S1-:第一路有源输出端子

  S2+、S2-:第二路有源输出端子

  模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。模块为有源输出时,有源输出端应并联一个4.7kΩ的终端电阻,并串联一个IN4007二极管。

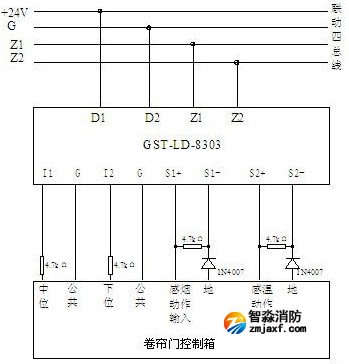

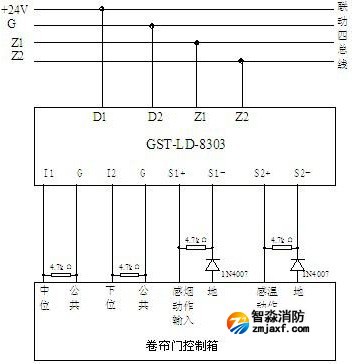

  a.模块与防火卷帘门电气控制箱(标准型)接线示意图如图13(无源常开检线输入)、图14所示(无源常闭检线输入):

图13 GST-LD-8303模块与防火卷帘门电气控制箱(标准型)接线示意图

图13

无源常闭检线输入接线示意图

图14 无源常闭检线输入接线示意图

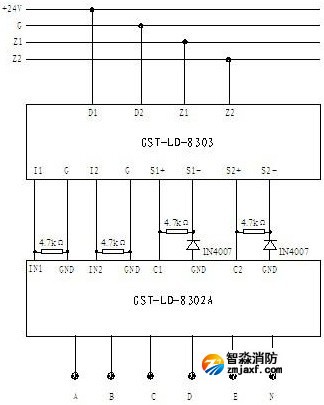

  b.GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法如图15所示:

GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法

图15 GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法

  五、GST-LD-8302切换模块

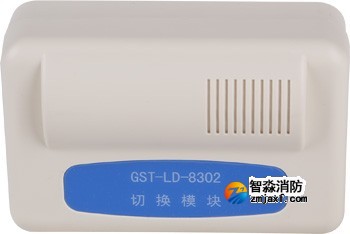

点击图片进入GST-LD-8302切换模块产品详情页

  切换对外端子示意图如图16:

GST-LD-8302切换模块对外端子示意图

图16 GST-LD-8302切换模块对外端子示意图

  其中:

  NC、COM、NO:常闭、常开控制触点输出端子

  O、G:有源DC24V控制信号输入端子,输入无极性

  驱动交流型设备的方法如图17所示:

驱动交流型设备的方法

图17 驱动交流型设备的方法

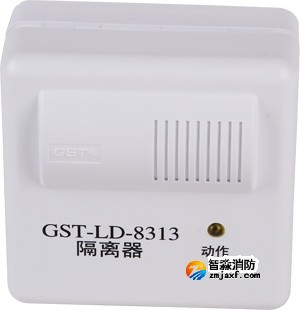

  六、GST-LD-8313隔离器

点击图片直接进入GST-LD-8313隔离器产品详情页

  隔离器的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,一般安装在总线的分支处,可直接串联在总线上,其端子示意图如图18:

GST-LD-8319输入模块端子示意图

图18 GST-LD-8319输入模块端子示意图

  其中:

  Z1、Z2:无极性信号二总线输入端子

  ZO1、ZO2:无极性信号二总线输出端子,动作电流为100mA

  七、GST-LD-8321中继模块

点击图片进入GST-LD-8321中继模块产品详情页

  对外接线端子图如图19:

图19 GST-LD-8321中继模块对外接线端子图

  其中:

  24VIN:DC24V电源无极性输入端子,电源与中继器的输出总线共地。

  Z1IN、Z2IN:无极性信号二总线输入端子,与控制器无极性信号二总线输出连接,距离应小于1000m。

  Z1O、Z2O:隔离无极性两总线输出端子,总线最大长度应小于1000m。

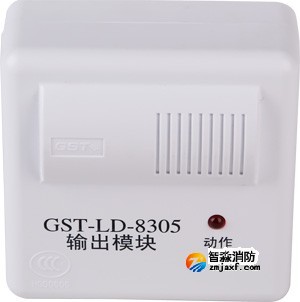

  八、GST-LD-8305输出模块

点击图片进入GST-LD-8305输出模块产品详情页

  GST-LD-8305型模块的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,其对外端子示意图如图20:

GST-LD-8305输出模块对外端子示意图

图20 GST-LD-8305输出模块对外端子示意图

  其中:

  Z1、Z2:接火灾报警控制器信号二总线,无极性

  D1、D2:DC24V电源输入端子,无极性

  ZC1、ZC2:正常广播线输入端子

  XF1、XF2:消防广播线输入端子

  SP1、SP2:与放音设备连接的输出端子

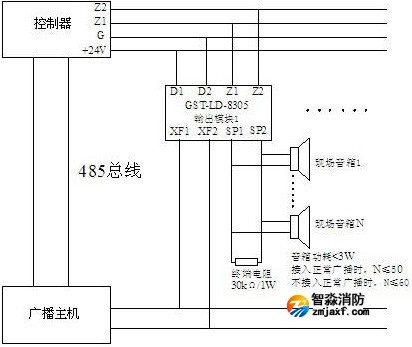

  系统接线图如图21所示。

 系统接线图

图21 系统接线图
