GST5000控制器配接直接控制盘

文章来源：www.gsthwxf.com作者：海湾消防公司人气：2935日期：2019-05-02 15:57:47

7.1概述

消防泵、排烟机、送风机等重要设备的控制应该使用直接控制盘进行直接启/停控制，能够有效的减少控制环节，提高可靠性。

7.2特点

1.与现场设备采用三线连接，实现控制输出和反馈信号检测。

2.具有检线功能，能够检测线路的短路、断路故障。

3.采用DC24V有源输出和无源触点输入方式。

4.每路采用单独的指示灯指示启动、反馈和故障状态。

5.具有手动锁，只有手动锁处于允许状态时，手动直接控制按键才有效，可靠性高。

7.3控制应用

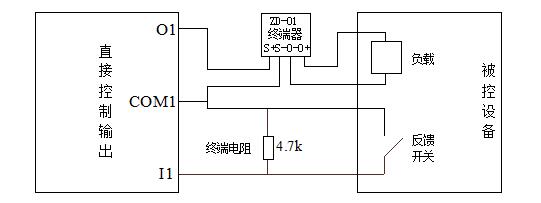

直接控制输出与外部内控设备连接如图7-1所示。

1.1 布线

对外接线端子如图7-2所示。

图7-2

其中：
O：直接控制输出线；
COM：直接控制输出与反馈输入的公共线；
I：反馈输入线。
O、COM：组成直接控制输出端，通过ZD-01终端器与负载连接，O为输出端正极，COM为输出端负极，启动后O与COM之间输出DC24V。
I、COM：组成反馈输入端，接无源触点；为了检线，I与COM之间接4.7kΩ终端电阻。
布线要求：接线宜采用BV铜芯导线，1.0mm²≤导线截面≤1.5mm²。

1.2 面板说明

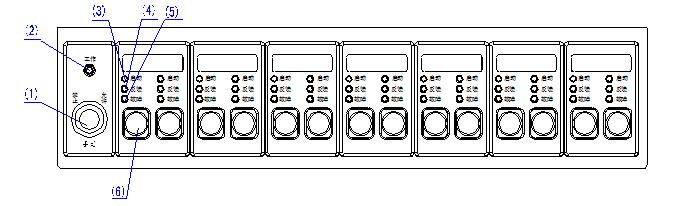

直接控制盘面板包括手动锁、自检键、直接控制按键、状态指示灯；以14路控制功能为例，每路包括3只指示灯、1只按键，如图7-3，含义分别如下：

图7-3

（1） 手动锁：用于选择手动启动方式，可设置为手动禁止或手动允许。
（2） 工作灯：绿色，正常上电后，该灯亮。
（3）启动灯：红色，发出命令信号时该灯点亮，如果10s内未收到反馈信号，该灯闪烁。
（4）反馈灯：红色，接收到反馈信号时，该灯点亮。
（5） 故障灯：黄色，该路外控线路发生短路和断路时，该灯亮。
（6）按键：此键按下，向被控设备发出启动或停动的命令。

1.3 内部结构说明

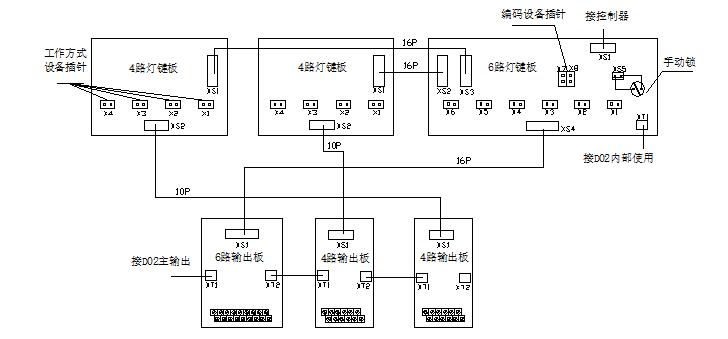

灯键板与输出板通过16P和10P数据线连接，其结构连接图如图7-4所示。

图7-4

1.3.1 使用说明

1. 直接控制输出定义
使用前，首先应该对直接控制盘所控制的设备进行定义，详见5.3.10 直接控制盘定义。
2. 手动锁设置
只有在手动锁处于“允许”位置时，才能通过手动直接控制按键完成对外接设备的直接启动或停动控制；处于“禁止”位置时，手动直接控制按键无效。
3. 启动操作
非启动状态下，按下手动直接控制按键，对应控制端产生有源输出，面板上该路的“启动”指示灯点亮，如果收到被控设备反馈信号，“反馈”指示灯点亮，如果发出启动命令后10s内未收到反馈信号，“启动”指示灯闪动。
4. 停动操作
启动状态下，在电平输出方式下，再次按下该路的手动直接控制按键，对应控制端停止有源输出，该路“启动”指示灯熄灭；在脉冲输出方式下，启动信号输出约5s后停止输出。
注意：
² 一次按键操作完成后，需等2秒钟以后才能再次操作该按键，否则可能操作无效。
² 平时应将手动锁设置为“禁止”状态，以免误操作。

1.3.2 功能设定

7.6.2.1 输出方式设定

直接控制输出可设置为“持续”输出方式或“脉冲”输出方式。当设备为脉冲方式启动时，需用两路控制设备的启动与停动；当设备为电平方式启动时，只需用一路进行控制。具体的设置方法如下。
如图7-4所示，6路灯键板上的X1~X6以及4路灯键板上的X1~X4分别为输出方式设置插针。将短路块插在插针上使其短接表示将该路直控点的输出方式设定为“电平”方式；将短路块取下表示将该路直控点的输出方式设定为“脉冲”方式。
控制盘出厂设置为电平输出方式。

7.6.2.2 盘号设定

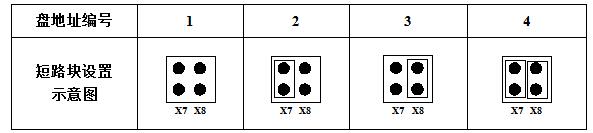

控制器的每块回路板最多可以接4个直接控制盘，每块直接控制盘有自身的盘地址，由6路灯键板上X7和X8编号设置插针来设置，从1号开始，依次编码设置如表7-1。
表7-1

1.4 输出容量计算

直接控制输出采用DC24V有源输出方式，可采用D02主输出或外部DC24V供电。启动状态下，每路输出的最大带载能力按下述公式计算，但最大不能超过1A。
Imax = 2.5/(ρ•L/S)
其中：
Imax：为最大输出容量，单位mA；
ρ：电阻率，单位Ω•mm²/m，常温下，铜线的电阻率取0.018Ω•mm²/m即可；
L：导线长度，单位m；
S：导线截面积，单位mm²。
例如：输出采用1 mm²的BV线，布线长度1000m时，启动状态下该路的最大输出容量为：
Imax = 2.5/(0.018•1000/1) = 140(mA)

1.5 维修

1. 发生故障时应首先检查外部接线是否正确，然后检查内部电路。
2. 手动方式不启动：如所有路均不启动，检查手动锁是否在允许状态或损坏，如某一路不启动，检查相应输出部分。

附录二设备类型表
外部设备定义

代码	设备类型	代码	设备类型	代码	设备类型	代码	设备类型
00	未定义	25	电磁阀	50	防排烟阀	75	未定义
01	离子感烟	26	卷帘门中	51	水幕泵	76	未定义
02	差定温	27	卷帘门下	52	层号灯	77	未定义
03	光电感烟	28	防火门	53	设备停动	78	未定义
04	报警接口	29	压力开关	54	泵故障	79	未定义
05	可燃气体	30	水流指示	55	急启按钮	80	水流指示[可报火警]
06	红外对射	31	电梯	56	急停按钮	80	水流指示[可报火警]
07	紫外感光	32	空调机组	57	雨淋泵	81	消火栓 [可报火警]
08	缆式感温	33	柴油发电	58	上位机	81	消火栓 [可报火警]
09	模拟感温	34	照明配电	59	回路	82	缆式感温[可报火警，无长度指示]
10	复合探测	35	动力配电	60	空压机
11	手动按钮	36	水幕电磁	61	联动电源
12	消防广播	37	气体启动	62	多线制盘锁	83	吸气感烟
13	讯响器	38	气体停动	63	部分设备	84	吸气火警
14	消防电话	39	从机	64	雨淋阀	85	吸气预警
15	消火栓	40	火灾显示盘	65	感温棒	86
16	消火栓泵	41	闸阀	66	故障输出	87
17	喷淋泵	42	高位水箱	67	环路开关	88
18	稳压泵	43	泡沫泵	68	外控允许	89
19	排烟机	44	消防电源	69	外控禁止	90
20	送风机	45	紧急照明	70	备用指示	91
21	新风机	46	疏导指示	71	门灯	92
22	防火阀	47	喷洒指示	72	备用工作	93
23	排烟阀	48	防盗模块	73	设备故障	94
24	送风阀	49	信号碟阀	74	紧急求助	95

附录三标准汉字码表

A	安	1618	暗	1621	按		1620	案	1624
B	吧	1641	八	1643	白		1655	百	1657	班	1664	般	1667	板	1669
	半	1675	包	1692	办		1676	邦	1678	帮	1679	薄	1701	保	1703
	报	1708	北	1717	备		1724	被	1727	本	1730	泵	1735	比	1740
	闭	1753	边	1763	编		1764	变	1768	标	1774	表	1777	滨	1785
	宾	1786	丙	1791	病		1801	并	1802	玻	1803	播	1805	波	1808
	补	1825	不	1827	布		1828	部	1831
C	裁	1835	材	1836	财		1838	采	1841	彩	1842	菜	1843	餐	1845
	参	1846	仓	1854	藏		1856	操	1857	草	1861	厕	1862	策	1863
	侧	1864	册	1865	测		1866	层	1867	茶	1872	查	1873	察	1876
	差	1878	柴	1881	产		1890	场	1901	常	1903	长	1904	厂	1907
	超	1912	朝	1915	巢		1918	车	1921	陈	1934	称	1938	城	1939
	成	1941	程	1944	吃		1952	持	1954	池	1956	弛	1958	充	1968
	冲	1969	初	1985	出		1986	厨	1988	除	1993	储	2002	处	2006
	川	2008	传	2011	船		2012	串	2014	窗	2016	春	2026	磁	2037
	次	2046	从	2051	粗		2054	翠	2068	存	2070	错	2077	萃	6145
D	达	2079	打	2082	大		2083	带	2088	代	2090	待	2093	丹	2104
	单	2105	当	2117	党		2119	档	2121	岛	2126	导	2128	到	2129
	道	2132	盗	2133	德		2134	得	2135	的	2136	等	2140	低	2145
	迪	2147	底	2155	地		2156	第	2158	点	2167	电	2171	店	2174
	达	2079	吊	2185	调		2187	碟	2190	蝶	2191	丁	2201	顶	2205
	定	2208	订	2209	东		2211	动	2215	冻	2219	都	2228	督	2229
	毒	2230	杜	2237	度		2240	段	2246	断	2247	堆	2249	队	2251
	对	2252	多	2264
E	儿	2289	耳	2290	尔		2291	二	2294
F	发	2302	阀	2307	法		2308	帆	2311	返	2321	芳	2328	方	2329
	房	2331	防	2332	放		2337	非	2339	啡	2340	肥	2342	沸	2348
	费	2349	分	2354	粉		2359	份	2361	封	2366	风	2371	凤	2379
	肤	2384	扶	2386	服		2394	福	2403	辅	2408	副	2417	复	2420
	付	2422	负	2426	附		2429	芙	6029	翡	8468
G	该	2435	改	2436	干		2441	感	2448	港	2459	高	2463	告	2470
	歌	2472	格	2481	隔		2484	个	2486	各	2487	更	2492	工	2504
	功	2506	公	2511	共		2518	购	2526	故	2542	关	2556	观	2559
	管	2560	馆	2561	罐		2562	灌	2564	光	2566	广	2567	瑰	2569
	规	2570	桂	2580	柜		2581	贵	2583	锅	2588	国	2590	过	2593
H	哈	2594	海	2603	韩		2611	汉	2626	航	2629	豪	2632	好	2635
	号	2637	浩	2638	荷		2641	和	2645	合	2647	河	2651	黑	2658
	恒	2667	烘	2670	宏		2674	红	2676	候	2682	后	2683	呼	2684
	忽	2686	护	2704	户		2707	花	2708	华	2710	画	2713	划	2714
	化	2715	话	2716	环		2723	缓	2726	换	2727	黄	2738	皇	2742
	恢	2754	回	2756	惠		2761	会	2765	混	2776	活	2778	火	2780
	或	2782	货	2785	桦		7275
J	基	2789	机	2790	激		2804	吉	2810	集	2815	急	2817	即	2820
	级	2822	技	2828	季		2830	剂	2833	寄	2836	计	2838	记	2839
	际	2842	继	2844	纪		2845	夹	2848	佳	2849	家	2850	加	2851
	甲	2855	架	2860	监		2864	间	2868	检	2876	键	2892	件	2894
	健	2901	建	2908	江		2913	讲	2918	胶	2926	交	2927	角	2939
	教	2944	接	2951	街		2954	节	2958	捷	2961	洁	2964	金	2980
	津	2982	紧	2984	锦		2985	仅	2986	进	2988	禁	2991	荆	3003
	京	3009	精	3011	经		3013	井	3014	警	3015	镜	3021	九	3037
	酒	3038	救	3040	旧		3041	居	3051	菊	3053	局	3054	巨	3062
	具	3063	俱	3067	鹃		3073	卷	3077	菌	3090
K	咖	3107	卡	3108	开		3110	康	3121	柯	3134	颗	3137	科	3138
	可	3141	克	3143	客		3145	肯	3147	空	3153	控	3156	口	3158
	库	3166	块	3173	快		3176	框	3182	困	3207
L	拉	3213	腊	3216	来		3220	蓝	3222	兰	3228	览	3232	缆	3234
	廊	3240	劳	3245	老		3247	乐	3254	类	3264	冷	3268	离	3275
	理	3277	礼	3281	莉		3282	丽	3286	历	3290	力	3306	璃	3307
	联	3310	连	3312	帘		3317	凉	3325	量	3331	亮	3333	疗	3338
	料	3347	淋	3360	零		3367	龄	3368	领	3376	令	3378	流	3387
	六	3389	龙	3390	隆		3401	楼	3405	漏	3409	卢	3412	炉	3415
	鲁	3419	露	3422	路		3423	录	3428	率	3442	滤	3443	绿	3444
	略	3452	罗	3462	榈		6076	浏	6815	锂	7914
M	码	3475	吗	3480	麦		3483	卖	3484	满	3490	漫	3494	帽	3517
	玫	3521	梅	3523	煤		3526	美	3532	门	3537	米	3555	秘	3556
	密	3560	面	3570	秒		3575	灭	3580	皿	3583	明	3587	名	3591
	命	3592	模	3603	膜		3604	磨	3605	摩	3606	默	3612	沫	3613
	牡	3621	母	3624	幕		3627	木	3630	茉	6052
N	拿	3635	乃	3643	耐		3645	南	3647	男	3648	囊	3650	脑	3652
	内	3658	能	3660	尼		3665	拟	3666	年	3674	凝	3693	宁	3694
	牛	3703	钮	3705	女		3714	挪	3718
P	排	3737	牌	3738	盘		3744	判	3748	乓	3750	旁	3752	泡	3761
	配	3768	喷	3771	烹		3775	膨	3782	啤	3801	皮	3804	片	3812
	票	3817	品	3823	聘		3824	乒	3825	平	3829	瓶	3831	屏	3833
	坡	3834	铺	3844	普		3853
Q	七	3863	其	3868	棋		3869	齐	3875	企	3883	启	3884	器	3887
	气	3888	汽	3891	千		3907	前	3916	潜	3917	腔	3927	蔷	3930
	强	3931	抢	3932	桥		3937	切	3948	秦	3956	青	3964	清	3969
	请	3975	球	3982	区		3988	取	4001	去	4005	泉	4010	全	4011
	却	4020	确	4023	雀		4024	裙	4025
R	燃	4028	热	4040	人		4043	任	4046	认	4047	日	4053	蓉	4056
	荣	4057	容	4061	肉		4066	乳	4073	入	4075	软	4077	弱	4085
S	洒	4087	腮	4089	三		4093	散	4102	桑	4103	色	4111	沙	4119
	杉	4128	山	4129	删		4130	膳	4137	商	4144	上	4147	稍	4152
	舍	4165	摄	4167	射		4168	涉	4170	社	4171	设	4172	身	4177
	深	4178	神	4181	沈		4182	审	4183	声	4189	生	4190	师	4206
	狮	4208	湿	4210	十		4214	石	4215	时	4217	食	4219	实	4221
	始	4228	式	4229	示		4230	世	4232	事	4234	释	4245	饰	4246
	市	4248	室	4250	视		4251	试	4252	收	4253	手	4254	首	4255
	售	4259	输	4268	疏		4272	书	4273	熟	4276	术	4285	竖	4290
	数	4293	刷	4302	栓		4308	双	4311	水	4314	税	4316	斯	4325
	司	4330	四	4336	送		4345	素	4356	速	4357	塑	4360	宿	4362
	算	4367	锁	4388	所		4389
T	谈	4224	他	4391	台		4408	泰	4409	态	4412	檀	4420	探	4429
	堂	4435	棠	4436	唐		4438	桃	4450	套	4455	特	4456	腾	4458
	梯	4461	提	4465	体		4469	天	4476	填	4478	条	4485	跳	4488
	厅	4492	停	4503	庭		4505	通	4508	桐	4509	统	4519	投	4522
	头	4523	突	4527	图		4528	途	4530	团	4537	退	4543
W	外	4566	湾	4569	完		4574	碗	4575	万	4582	王	4585	网	4588
	威	4594	微	4602	维		4612	委	4615	尾	4618	未	4620	味	4622
	胃	4624	位	4627	卫		4632	温	4634	文	4636	稳	4640	卧	4652
	乌	4658	污	4659	无		4662	梧	4664	五	4669	舞	4672	雾	4677
	物	4679	务	4681	误		4683	薇	6217
X	析	4686	西	4687	吸		4692	息	4702	洗	4720	系	4721	细	4724
	下	4734	仙	4741	鲜		4742	显	4752	现	4754	限	4762	线	4763
	厢	4765	香	4767	箱		4768	祥	4773	详	4774	响	4776	像	4781
	削	4787	销	4790	消		4791	小	4801	效	4807	鞋	4812	协	4813
	写	4820	卸	4822	新		4834	心	4836	信	4837	星	4839	兴	4843
	型	4845	行	4848	杏		4851	性	4852	休	4861	修	4862	许	4877
	蓄	4878	序	4882	续		4888	选	4901	学	4907	血	4910	熏	4912
	循	4913	询	4915	寻		4916	讯	4922	馨	6016	溴	6869
Y	压	4925	雅	4937	亚		4939	烟	4944	研	4948	岩	4950	延	4951
	演	4961	验	4973	央		4975	洋	4983	阳	4984	药	5009	要	5010
	业	5021	夜	5025	液		5026	一	5027	医	5029	衣	5034	移	5038
	仪	5039	已	5049	乙		5050	艺	5053	役	5059	意	5066	忆	5068
	义	5069	议	5073	异		5076	音	5084	银	5088	饮	5091	印	5101
	樱	5103	应	5106	营		5110	迎	5113	影	5116	映	5119	用	5135
	邮	5142	油	5145	游		5146	有	5148	右	5150	虞	5161	娱	5173
	与	5175	宇	5178	语		5179	玉	5181	育	5193	浴	5201	寓	5202
	预	5204	元	5210	原		5213	园	5216	员	5217	员	5217	源	5220
	远	5222	苑	5223	院		5226	月	5234	阅	5236	允	5242	运	5243
	阈	6748
Z	杂	5251	灾	5254	载		5256	在	5258	暂	5261	燥	5279	择	5281
	增	5286	轧	5294	闸		5302	展	5325	站	5330	胀	5345	障	5347
	招	5348	照	5353	这		5366	珍	5368	阵	5383	蒸	5384	征	5387
	整	5391	正	5393	政		5394	郑	5403	枝	5406	支	5407	知	5410
	脂	5412	织	5415	直		5417	值	5421	址	5423	指	5424	止	5425
	只	5427	纸	5429	置		5435	制	5438	智	5439	治	5446	中	5448
	钟	5451	种	5454	重		5456	周	5460	州	5461	珠	5473	竹	5481
	主	5487	柱	5489	贮		5492	筑	5494	注	5502	专	5508	转	5510
	庄	5515	装	5516	状		5520	准	5528	桌	5532	咨	5541	紫	5547
	子	5551	自	5552	字		5554	棕	5556	综	5559	总	5560	走	5563
	足	5567	组	5573	左		5583	作	5587	座	5589	圳	5958
其它	A	0333	B	0334	C		0335	D	0336	E	0337	F	0338	G	0339
	H	0340	I	0341	J		0342	K	0343	L	0344	M	0345	N	0346
	O	0347	P	0348	Q		0349	R	0350	S	0351	T	0352	U	0353
	V	0354	W	0355	X		0356	Y	0357	Z	0358
	零	9000	一	9001	二	9002		三	9003	四	9004	五	9005	六	9006
	七	9007	八	9008	九	9009		十	9010

	0	0030	1	0031	2	0032		3	0033	4	0034	5	0035	6	0036
	7	0037	8	0038	9	0039
	00	9100	01	9101	02	9102		……				98	9198	99	9199

注：上表中的“……”省略了03～97的编码，分别为9103～9197。
