海湾楼层显示器ZF-500Z布线要求

文章来源：www.gsthwxf.com作者：海湾消防公司人气：1809日期：2019-05-02 15:10:22

GST-ZF-500Z总线型火灾显示盘的安装与布线

安装方式	壁挂式安装
接地线	不需要
线制	四线制，2线无极性电源+2线无极性消防总线
电源线/通讯线防接错功能	有

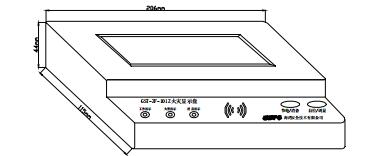

GST-ZF-101Z 火灾显示盘的外形示意图如图所示：

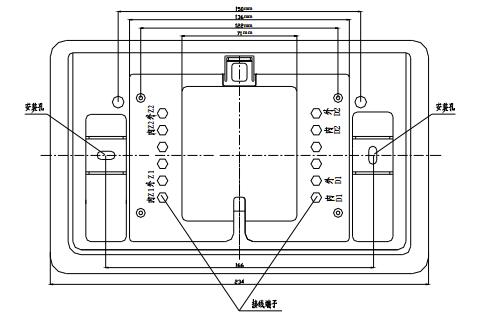

GST-ZF-101Z火灾显示盘分底座及显示盘两部分，采用壁挂式安装，外接线路可直接与火灾显示盘的底座连接，火灾显示盘安装底座示意图如图

GST-ZF-101Z火灾显示盘安装示意图：

GST-ZF-101Z火灾显示盘接线端子示意图如图：

其中:

Z1、Z2：与火灾报警控制器连接的通讯总线，不分极性；

D1、D2：电源供电线，不分极性。
