海湾GST-LD-KZ014多线控制盘线制要求
文章来源:www.gsthwxf.com作者:海湾消防公司人气:1594日期:2019-05-02 15:52:32
海湾GST-LD-KZ014直接控制盘结构特征、安装与布线

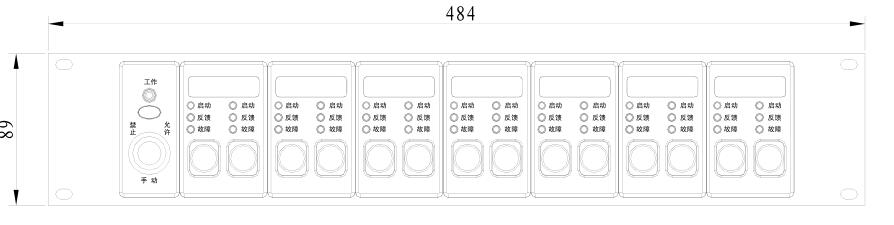

GST-LD-KZ014直接控制盘由4路、6路灯键板和4路、6路输出板组成,灯键板与输出板通过16P和10P数据线连接,其面板示意图如图3-16所示:

海湾GST-LD-KZ014直接控制盘面板灯键含义如下:
手动锁:用于选择手动启动方式,可设置为手动禁止或手动允许。
工作灯:绿色,正常上电后,该灯亮。
启动灯:红色,发出命令信号时该灯点亮,如果10s内未收到反馈信号,该灯闪烁。
反馈灯:红色,接收到反馈信号时,该灯点亮。
故障灯:黄色,该路外控线路发生短路和断路时,该灯亮。
按键:此键按下,向被控设备发出启动或停动的命令。

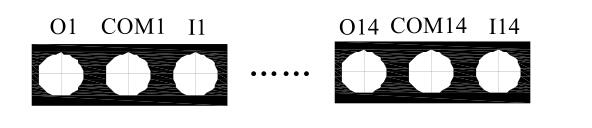

GST-LD-KZ014直接控制盘外接端子示意图如图3-17所示:
手动锁:用于选择手动启动方式,可设置为手动禁止或手动允许。
工作灯:绿色,正常上电后,该灯亮。
启动灯:红色,发出命令信号时该灯点亮,如果10s内未收到反馈信号,该灯闪烁。
反馈灯:红色,接收到反馈信号时,该灯点亮。
故障灯:黄色,该路外控线路发生短路和断路时,该灯亮。
按键:此键按下,向被控设备发出启动或停动的命令。
GST-LD-KZ014直接控制盘外接端子示意图如图3-17所示:

其中:
O:直接控制输出线;
COM:直接控制输出与反馈输入的公共线;
I:反馈输入线。
O、COM:组成直接控制输出端,通过ZD-01终端器与负载连接,O为输出端正极,COM为输出端负极,启动后O与COM之间输出DC24V。
I、COM:组成反馈输入端,接无源触点;为实现检线,I与COM之间接4.7kΩ终端电阻。
布线要求:接线宜采用BV铜芯导线,1.0mm2≤导线截面≤1.5mm2。

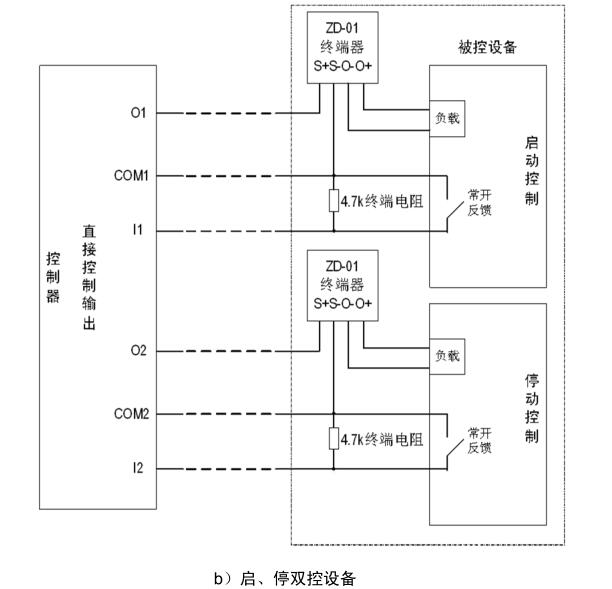

直接控制输出与外部被控设备连接如图3-18所示:
O:直接控制输出线;
COM:直接控制输出与反馈输入的公共线;
I:反馈输入线。
O、COM:组成直接控制输出端,通过ZD-01终端器与负载连接,O为输出端正极,COM为输出端负极,启动后O与COM之间输出DC24V。
I、COM:组成反馈输入端,接无源触点;为实现检线,I与COM之间接4.7kΩ终端电阻。
布线要求:接线宜采用BV铜芯导线,1.0mm2≤导线截面≤1.5mm2。
直接控制输出与外部被控设备连接如图3-18所示:

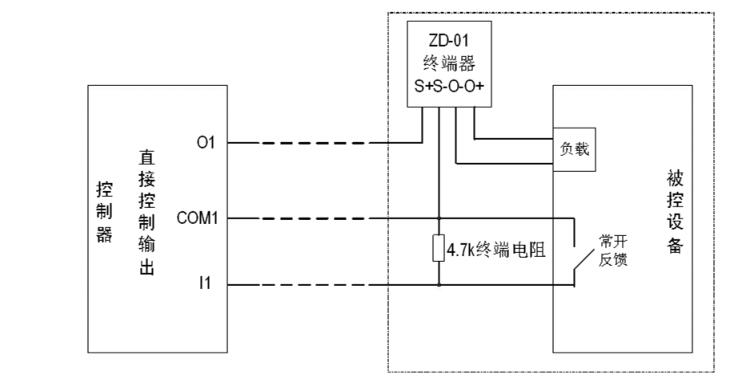

单启动

输出容量计算
直接控制输出采用DC24V有源输出方式,可采用D02主输出或外部DC24V供电。启动状态下,每路输出的最大带载能力按下述公式计算,但最大不能超过1A。
Imax=2.5/(ρ•L/S)
其中:
Imax:为最大输出容量,单位mA;
ρ:电阻率,单位Ω•mm2/m,常温下,铜线的电阻率取0.018Ω•mm2/m即可;
L:导线长度,单位m;
S:导线截面积,单位mm2。
例如:输出采用1mm2的BV线,布线长度1000m时,启动状态下该路的最大输出容量为:
Imax=2.5/(0.018•1000/1)=140(mA)
海湾GST-LD-KZ014直接控制盘(完整版下载)
以上内容是智淼君安(江苏)消防工程技术有限公司所创,剽窃一律删除。http://www.gsthwxf.com/
直接控制输出采用DC24V有源输出方式,可采用D02主输出或外部DC24V供电。启动状态下,每路输出的最大带载能力按下述公式计算,但最大不能超过1A。
Imax=2.5/(ρ•L/S)
其中:
Imax:为最大输出容量,单位mA;
ρ:电阻率,单位Ω•mm2/m,常温下,铜线的电阻率取0.018Ω•mm2/m即可;
L:导线长度,单位m;
S:导线截面积,单位mm2。
例如:输出采用1mm2的BV线,布线长度1000m时,启动状态下该路的最大输出容量为:
Imax=2.5/(0.018•1000/1)=140(mA)
海湾GST-LD-KZ014直接控制盘(完整版下载)
