海湾GST-DY-050电源箱结构特征、安装与布线：

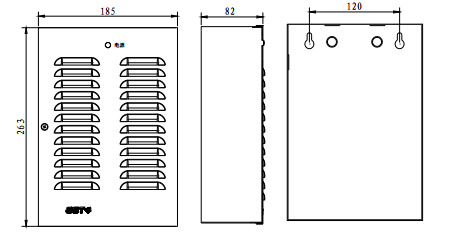

GST-DY-050电源箱外形示意图如下图所示。
本电源箱采用壁挂式结构安装，其接线板外接端子示意图如下图：
其中：
L、PG、N：交流220V电源端子(PG为机壳保护地线端子)；
+24V、GND：DC27V输出端子；
COM、NC：故障触点端子；
BAT-、+：备电端子。
布线要求：DC27V电源输出线采用RV1.5的电缆线。
