GST-DY-100型电源箱布线要求

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-05-02 23:11
海湾GST-DY-100智能电源箱的结构特征、安装与布线

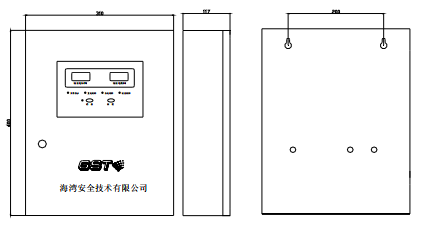

  GST-DY-100型电源箱外形示意图如下:

 GST-DY-100外形示意图

  海湾GST-DY-100智能电源箱采用壁挂式结构安装,其接线板外接端子示意图如下:


GST-DY-100智能电源箱

  其中:

  L、PG、N:交流220V 电源端子(PG 为机壳保护地线端子)

  +24V、GND: DC24V 输出端子

  布线要求:DC24V 电源输出线采用阻燃BV 线,截面积≥4.0mm2(竖井内干线)或截面积≥2.5mm2(平面支线)。
