海湾消防短路或接地故障而引起控制器损坏

随着建筑智能化与消防系统数字化程度的提高，消防控制器作为连接探测器、执行器与监控中心的核心设备，其可靠性直接关系到火灾报警系统的稳定运行与人员财产安全。海湾消防系统在工程应用中广泛使用。然而，短路和接地故障是导致消防控制器损坏的常见电气问题。本文从故障机理、典型故障模式、检测与诊断方法、防护与设计对策、维护管理以及应急处理六个方面，系统分析短路或接地故障造成控制器损坏的风险与防范措施，旨在为工程设计人员、运行维护人员与管理者提供参考，提升系统的抗干扰能力与可靠性。

一、背景与问题概述

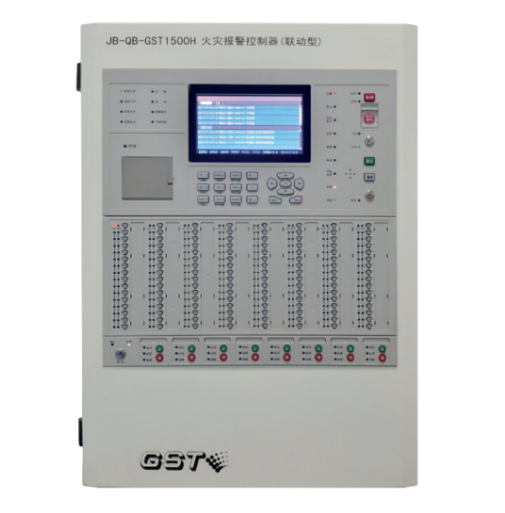

1.1 海湾消防控制器的功能与重要性
消防控制器通常承担火灾信号采集、报警联动、联络通讯、故障自检和事件记录等功能，是火灾报警系统的大脑。控制器通过总线或回路与探测器、手动按钮、报警电铃、喷水阀门等设备相连，实时监测并在异常时发出警报与联动指令。因此，其稳定性直接影响火灾报警的及时性与准确性。

1.2 短路与接地故障的定义与危害
短路通常指电路中非预期的低阻抗连接，导致电流异常增大；接地故障指电气设备外壳或线路意外与大地形成导电路径，改变电路工作参考并可能产生危险电位。对于消防控制器，短路或接地故障可能导致电源异常、数据总线干扰、模块损坏、CPU死机或系统重启，从而影响整个消防系统的可用性与可靠性，甚或引发误报警或漏报警。

二、故障机理分析
2.1 电源侧短路/接地对控制器的影响

• 过电流与过热：短路会使控制器电源模块或供电线路产生大电流，超出元器件额定值，导致保险丝熔断、开关电源保护动作或器件（如MOSFET、整流桥、滤波电容）热失效。若保护失效，可能引发永久性损坏。

• 瞬态冲击（浪涌）：接地或短路转变时伴随瞬态电压/电流尖峰，可能穿透抑制器件，损伤半导体器件和逻辑芯片。

• 供电不稳导致的系统异常：供电电压跌落或波动会造成控制器重启、数据总线断裂或微控制器复位，从而在关键时刻失去监测能力。

2.2 总线或回路层面的短路/接地故障

• 探测回路短路：火灾探测回路（如模拟地址型总线或传统二线回路）短路，会使多个探测器或模块失联，导致控制器无法正确识别故障点或报警区位。

• 信号干扰与逻辑冲突：接地故障会引入噪声、地环路（ground loop），扰乱模拟量测量与数字通讯，产生误报警或阻断通信协议，长期可能损伤接口芯片。

• 保护设备并联问题：外加的电磁兼容（EMC）抑制器件、浪涌保护器（SPD）若接线不当或接地不良，可能无法发挥作用，或在击穿时将能量反馈至控制器。

2.3 机械与环境因素引起的导电路径变化

• 线缆磨损、绝缘老化或啮齿动物破坏可能导致导体外露而接触金属构件形成接地故障或相间短路。

• 水汽渗入、腐蚀或施工遗留金属碎屑在接线端子间造成漏电或短路。
  这些因素在长期运行中累积，最终可能引发突发性设备损坏。

三、典型故障模式与案例分析
3.1 典型模式一：总线短路导致主机保护动作
某工程中，探测器总线在施工期被钉子刺破造成单点短路，控制器检出短路并进入保护状态，导致整个楼层报警失效。经检修更换短路段线缆与相关保险后恢复，但主机输入口的保护二极管与部分接口芯片已受损需更换。

3.2 典型模式二：接地电位差导致通讯异常
两台同楼层的子控制器与主控制器接地不一致，形成地环路，在雷雨或工业设备启动瞬时产生差动电压，将数据总线干扰至无法通讯，导致误触发多个区域报警并破坏了接口变换器。

3.3 典型模式三：浪涌击穿直流供电模块
配电室接地不当与外部雷击共同作用，使供电线路发生高能量浪涌，虽SPD动作但能量未完全泄放至大地，直流稳压模块被击穿，主控板上多个SMT元件损坏，需更换整块控制器主板。

四、检测与诊断方法
4.1 现场电气检测手段

• 绝缘电阻测量：使用兆欧表对回路线缆、探测器与屏蔽层进行定期绝缘测试，判断是否存在绝缘下降。

• 回路阻抗与短路电流测量：通过回路电阻测量发现异常低阻抗点并定位短路段。

• 地电位差测量：测量不同配电点、控制柜底板与大地之间的电位差，评估地环路风险。

• 示波器与噪声分析：对数据总线、供电线采样，分析脉冲、瞬态与周期噪声来源。

4.2 控制器自检与日志分析

• 利用控制器自带的故障日志与事件记录分析异常发生前后的状况，判断是否与供电波动或外部干扰相关。

• 通过通信协议层级（如RS-485、CAN、专有总线）诊断错误码、帧丢失及CRC错误频率，定位通讯干扰源。

五、防护与设计对策
5.1 电气系统设计原则

• 分段供电与冗余电源：主/备电源设计并具备自动切换功能，降低单点故障影响；关键点采用冗余控制器或双回路监测。

• 合理接地与等电位联接：采用单点接地或等电位联结（具体方式依据系统规模与标准），确保屏蔽层、外壳及SPD接地良好、阻抗低且连续。

• 线路保护器件：在电源与重要信号线上配置过流保护、限流保险、浪涌保护器（符合相关标准、如IEC 61643）、电视导管防护和压敏电阻等元件，确保浪涌能量安全泄放。

• 信号隔离与防护：使用光耦、隔离变压器或隔离模块隔离重要总线，减少地环路影响；在接线端采用隔离端子与防反接设计。

5.2 物理与施工细节

• 选用耐火、阻燃与高绝缘等级的线缆，保证在高温或火灾初期依然具备机械与绝缘完整性。

• 明确线缆敷设路径，避免与强电、电梯、设备动力线平行敷设或穿同一桥架，降低感应耦合与破坏风险。

• 接线端子采用压接或合适紧固力矩，定期检查端子松动、氧化与腐蚀情况。

5.3 控制器内部保护设计

• 设计冗余与过载保护：在主控板层引入分区保护、短路检测与软启动电路，避免单一故障扩散导致整板毁坏。

• 增强抗扰性设计：合理布局电源滤波、采用差模/共模滤波器、采用ESD保护器件、在PCB层设计上优化接地平面与回流路径。

• 模块化与易更换设计：将易损件（如电源模块、通信接口板）模块化设计，降低故障维修成本与停机时间。

六、维护管理与制度保障
6.1 定期巡检与测试

• 制定基于风险的巡检计划，涵盖绝缘测试、回路阻抗测量、接地电阻检测与报警器件灵敏度校准。

• 对发现的隐患（如绝缘下降、端子松动、线缆破损）要有明确的整改时限与责任人。

6.2 事件记录与故障追溯

• 建立完整的故障档案，记录每次故障的时间、类型、处理过程与最终原因分析，为后续改进提供数据支持。

• 结合大数据或运维管理平台，分析故障频率、趋势与高风险区域，实现预测性维护。

6.3 培训与应急预案

• 对运行维护人员开展电气安全、接地理论、短路检测与现场保护器件更换等培训，提升应急处置能力。

• 制定故障应急预案，包括快速隔离故障回路、切换备份控制器、与消防部门联动的通讯与流程，确保在控制器损坏情况下仍能保持必要报警与联动功能（如手动启动备用报警装置或切换到次级系统）。

七、应急处理与恢复流程
7.1 现场隔离与安全保障

• 一旦发现短路或接地故障并怀疑造成控制器损坏，应首先切断相关回路电源或将控制器置于故障隔离模式，防止二次灾害。

• 确保人员安全，遵循电工操作规程，在绝缘良好、防护到位的前提下进行检测与修复。

7.2 快速诊断与替换策略

• 利用备件策略快速更换受损模块或备机，以缩短系统不可用时间；对关键场所建议配置热备控制器或现场应急报警器。

• 在更换后进行联动与功能测试，确认探测回路、手动报警与输出联动可靠恢复。

7.3 事后分析与改进

• 故障处理完成后，进行根本原因分析（RCA），明确设备损坏的直接原因与潜在管理或设计缺陷，形成整改方案并落实。

• 根据分析结果更新设计规范、维护计划与施工验收标准，防止类似事故重演。

八、标准与法规遵循
在设计与施工过程中，应遵循国家与行业相关标准，如中国国家标准GB 50116《火灾自动报警系统设计规范》、GB 14287系列、相关电力及接地规范，以及制造商的安装与维护手册。对于特殊场所（如燃气、化工、数据中心等），需满足更高的防爆、防火与冗余要求。
