HX-100B声光报警器布线要求
文章来源:www.gsthwxf.com作者:海湾消防公司人气:885日期:2019-05-02 12:32:45
海湾GST-HX-100B火灾声光警报器安装与布线
警告:安装设备之前,请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。
1.安装前应首先检查外壳是否完好无损,标识是否齐全。

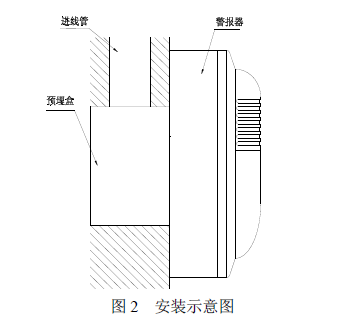

2.警报器底壳与警报器之间采用插接方式,安装时为明装,可安装在85H50型标准预埋盒上,安装示意图如图2所示。

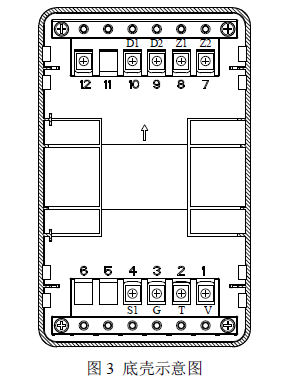

3. 安装底壳时应注意方向,底壳示意图如图3 所示。
其中:
D1、D2:接DC24V电源,无极性;
Z1、Z2:接控制器信号总线,无极性;
S1、G:外控无源输入,短接启动;
T、V:机关枪声调选择端子;
(短接此端子,警报器启动后发出机关枪声调,适用于气体喷洒指示;不短接此端子,警报器启动后发出火警声调,适用于正常消防火灾报警)
4.布线要求:
信号总线Z1、Z2采用RVS双绞线,截面积大于等于1.0mm²;
电源线D1、D2采用BV线,截面积大于等于1.5mm²。
