DH-GSTN5300/22F剩余电流式电气火灾监控探测器

文章来源:www.gsthwxf.com作者:海湾消防公司人气:849日期:2019-05-04 06:20:23

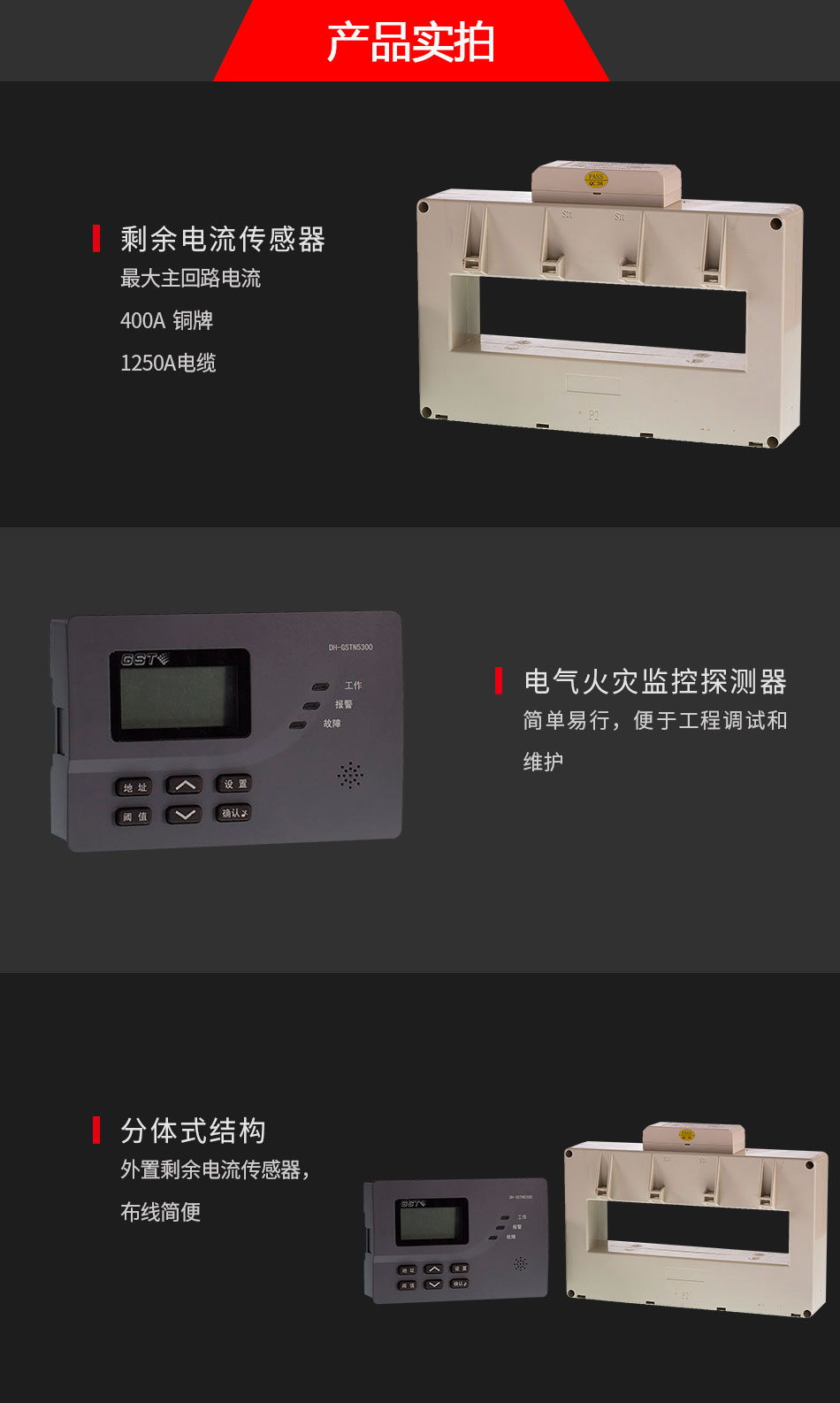

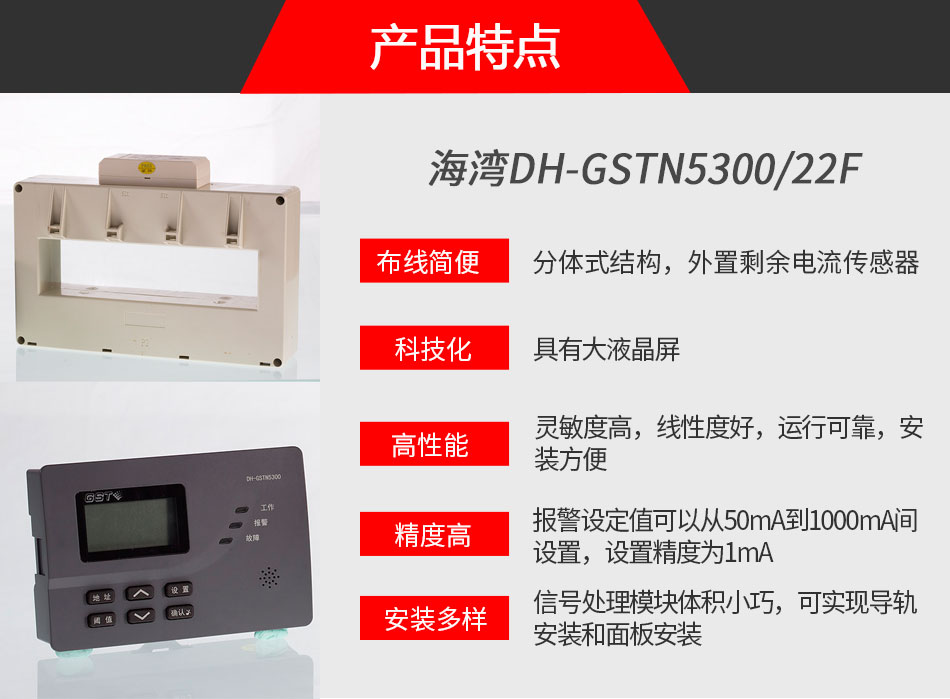

DH-GSTN5300/22F剩余电流式电气火灾监控探测器概述DH-GSTN5300/22F剩余电流式电气火灾监控探测器参数DH-GSTN5300/22F剩余电流式电气火灾监控探测器特点DH-GSTN5300/22F剩余电流式电气火灾监控探测器实拍



一、海湾DH-GSTN5300/22F剩余电流式电气火灾监控探测器概述

  DH-GSTN5300/22F剩余电流式电气火灾监控探测器由信号处理模块和剩余电流传感器两部分构成,为分体式单路探测器,剩余电流传感器为闭口方孔型,适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

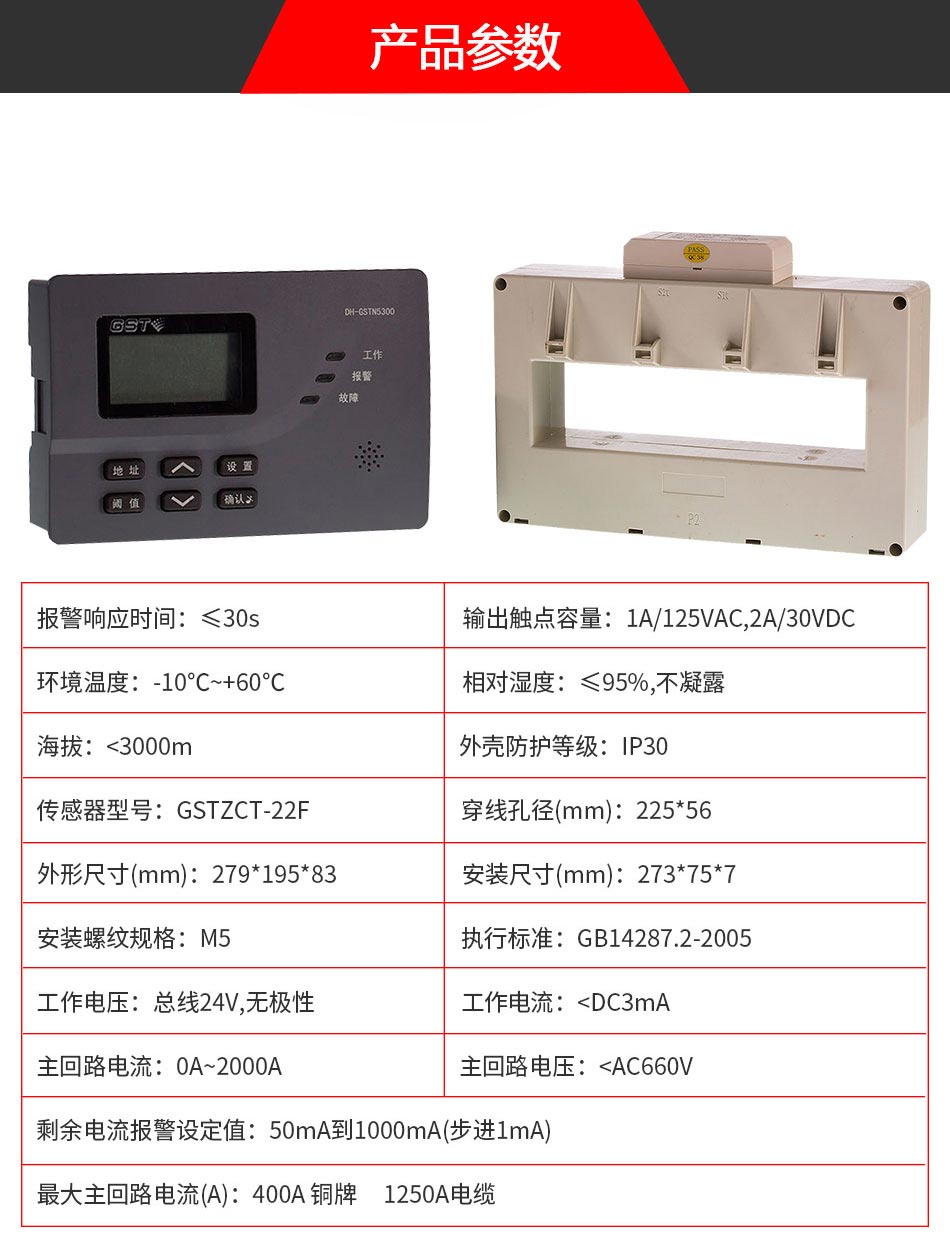

二、海湾DH-GSTN5300/22F电气火灾监控探测器产品参数



型号 DH-GSTN5300/22F
工作电压 总线24V,无极性
工作电流
剩余电流报警设定值 50mA到1000mA(步进1mA)
主回路电流 0A~2000A
主回路电压
报警响应时间 ≤30s
输出触点容量 1A/125VAC,2A/30VDC
环境温度 -10℃~+60℃
相对湿度 ≤95%,不凝露
海拔 <3000m
外壳防护等级 IP30
执行标准 GB14287.2-2005



三、DH-GSTN5300/22F探测器所接传感器技术参数



传感器型号 GSTZCT-22F
穿线孔径(mm) 225*56
最大主回路电流(A)

400A 铜牌

1250A电缆

外形尺寸(mm) 279*195*83
安装尺寸(mm) 273*75*7
安装螺纹规格 M5

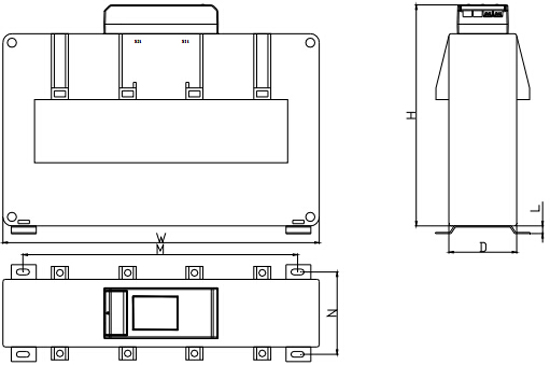

四、DH-GSTN5300/22F探测器传感器外形示意图

DH-GSTN5300/22F探测器传感器外形示意图

DH-GSTN5300/22F探测器传感器外形示意图

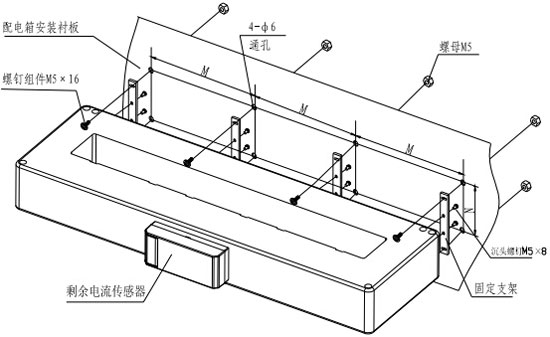

五、DH-GSTN5300/22F探测器传感器安装示意图

DH-GSTN5300/22F探测器传感器安装示意图

DH-GSTN5300/22F探测器传感器安装示意图
