海湾交流单相电压电流传感器GST-DJ-D44E

一、海湾交流单相电压电流传感器GST-DJ-D44E技术参数

电压输入范围：AC 50~300V

电流输入范围：AC 0.5A~5A

测量精度：3%

测量通道：1~4路（U1、U2、U3、U4）

　　            5~8路（I1、I2、I3、I4）

参数设置：

　　额定电压值（200~300）默认220 V

　　过压阈值（105~130）默认110%

　　欠压阈值（70~95）默认85%

　　断电阈值（20~50）默认30%

　　电压故障延时（3~60）默认20秒

　　过流阈值（5~40）默认20(X0.1)A

二、海湾交流单相电压电流传感器GST-DJ-D44E接线方式

三、海湾交流单相电压电流传感器GST-DJ-D44E地址编码方法

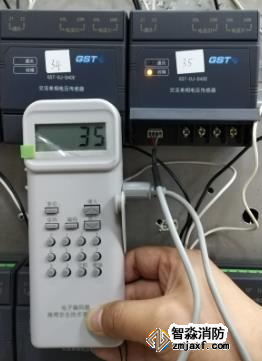

连接：将GST-BMQ-2编码器I²C接口线（鼠标线）与传感器4P连接器座相连。

进入设置模式：编码器开机，输入2、5、9和“功能”键，进入传感器设置模式，屏幕显示“0”。

读地址码：按下“读码“键，显示当前的地址码；

写地址码：地址码范围：1~127。按下“编码”键，若编码成功显示“P”，按下“清除”键，可进行其它操作。

注意：修改地址后，需重新上电，新地址才能生效！
