JTW-ZOM-GSTN9812(Ex)防爆点型感温火灾探测器

　　海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入海湾公司生产的各类火灾报警控制器，完成探测器的信号处理。

　　JTW-ZOM-GSTN9812(Ex)探测器防爆类型为本质安全型，产品符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。

二、海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器产品特点


　　海湾JTW-ZOM-GSTN9812(Ex)探测器采用无极性二总线信号，地址码可由编码器实现写入，工程调试方便。本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失，且具有良好的抗化学腐蚀性。

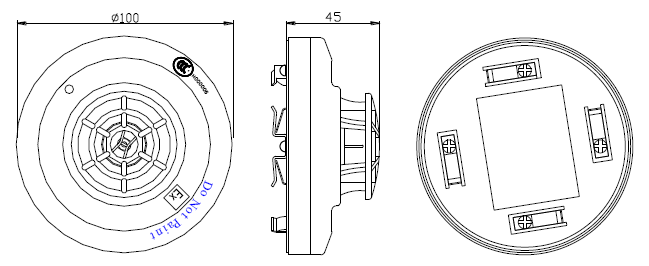

　　1.探测器外形示意图如下图所示。

探测器外形示意图

　　2.工作原理

　　探测器采用热敏电阻作为传感器，利用热敏电阻对环境温度敏感的特性来获取环境温度信息。内部电路将该信息转换为电压信号后传送到单片机。单片机通过内置的智能算法对信号进行分析处理，同时判断当前是否处于火警或故障状态，并向控制器发送当前的状态信息。

　　警告：安装及布线应严格按照防爆产品相关安装规范执行。

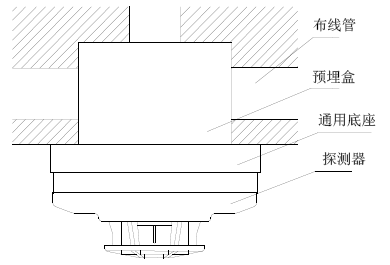

　　1.探测器安装方式如下图所示。

探测器安装示意图

　　2.接线方式

　　探测器的防爆底座示意图如图所示。底座上有4个导体片，1，3导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在1，3接线端子上（不分极性），另一对导体片用来辅助固定探测器。

　　待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

探测器底座示意图

　　3.布线要求

　　底座接线电缆均选用截面积不小于1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。

　　注：为避免接线混乱，应采用不同颜色的线进行区别。
