JTY-GF-GST9711型点型光电感烟火灾探测器

文章来源:www.gsthwxf.com作者:海湾消防公司人气:890日期:2019-05-03 10:19:51

JTY-GF-GST9711点型光电感烟火灾探测器产品介绍JTY-GF-GST9711点型光电感烟火灾探测器产品特点JTY-GF-GST9711点型光电感烟火灾探测器产品实拍图JTY-GF-GST9711点型光电感烟火灾探测器产品应用场所

一、JTY-GF-GST9711点型光电感烟火灾探测器概述:

  JTY-GF-GST9711点型光电感烟火灾探测器(以下简称探测器)为非编码探测器,适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。与GST-EOL-9307终端器配合使用,通过GST-LD-8319编址接口模块与火灾报警控制器相连,完成探测器的信号处理。

二、JTY-GF-GST9711点型光电感烟火灾探测器特点:

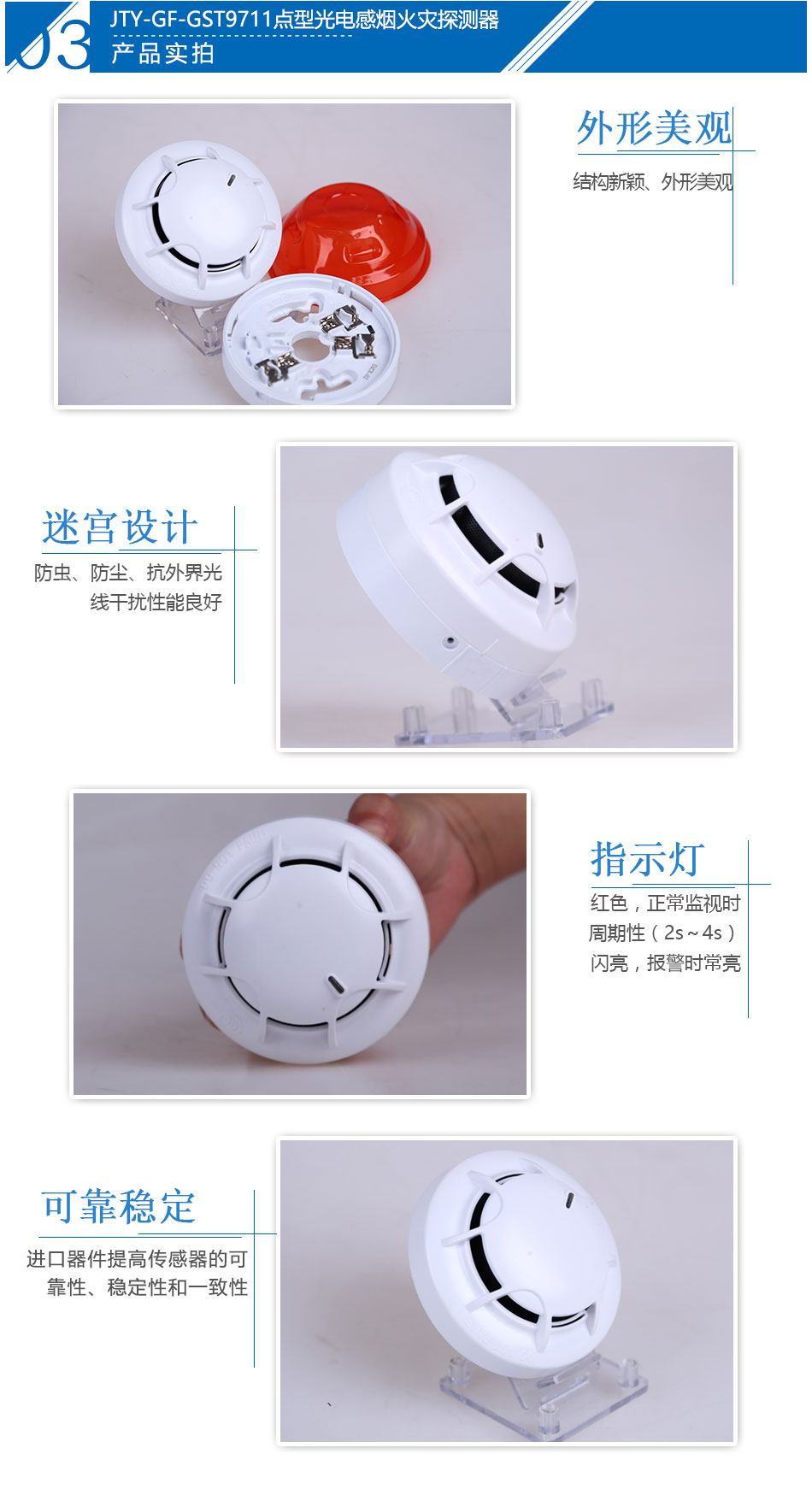

  本探测器采用新型的散射技术及进口光电器件,提高了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

三、JTY-GF-GST9711点型光电感烟火灾探测器技术特性:

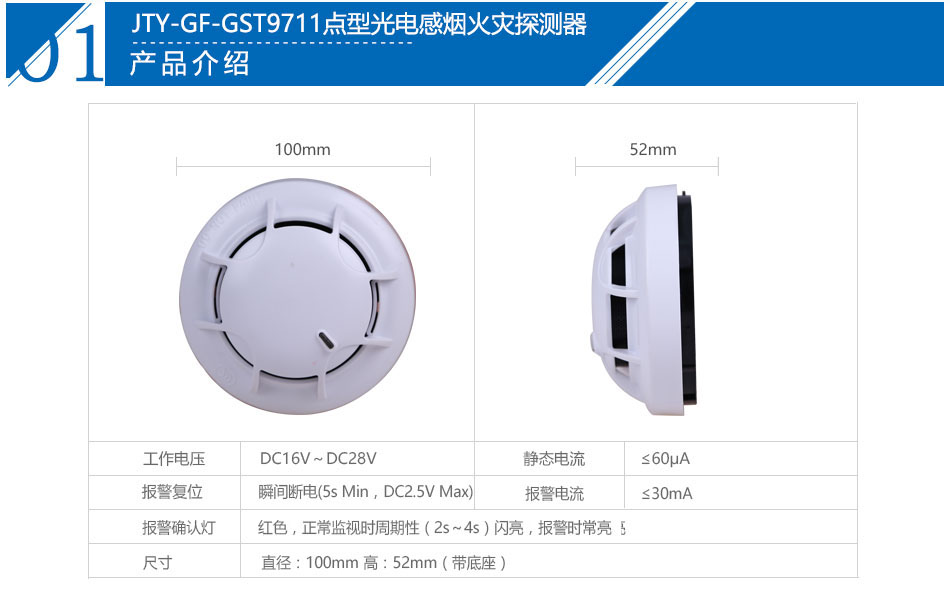

  1.工作电压:DC16V~DC28V

  2.静态电流≤60μA(注:静态时探测器可工作在DC16V~DC28V电压范围内。)

  3.报警电流≤30mA(注:报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电,否则探测器会因无限流电阻而烧坏。)

  4.最大波纹电压:4V(峰峰值)

  5.报警复位:瞬间断电(5sMin,DC2.5VMax)

  6.上电时间≤10s

  7.报警确认灯:红色,正常监视时周期性(2s~4s)闪亮,报警时常亮

  8.保护面积:当空间高度为6m~12m,一个探测器的保护面积,对一般保护现场而言为80m2。空间高度为6m以下时,保护面积为60m2。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

  9.线制:与电源线采用有极性二线制连接

  10.使用环境:温度:-10℃~+55℃

  相对湿度≤95%,不凝露

  11.外形尺寸:直径:100mm高:52mm(带底座)

  12.外壳防护等级:IP32

  13.壳体材料和颜色:ABS,瓷白

  14.重量:约110g

  15.安装孔距:45mm~75mm

  16.执行标准:GB4715-2005

四、JTY-GF-GST9711点型光电感烟火灾探测器结构特征与工作原理 :

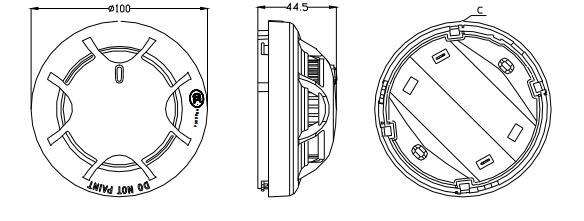

  1.探测器外形示意图如图1所示。

JTY-GF-GST9711点型光电感烟火灾探测器

  本探测器外形结构及安装方式同JTY-GM-GST9611型点型光电感烟火灾探测器。

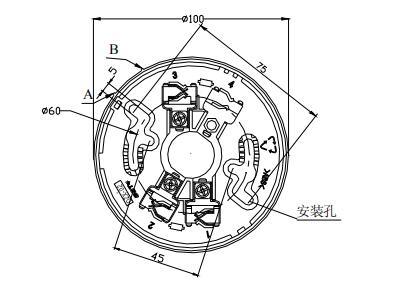

  探测器安装接线盒可采用86H50型标准预埋盒,安装采用DZX-02定位底座,其示意图如图2所示:

JTY-GF-GST9711点型光电感烟火灾探测器

图2

  底座上有四个带数字标识的接线端子,“1”接输入模块输出端的正极;“2”作为输出连接下一只探测器的电源正极(即“1”号端子);“3”与下一只探测器的电源负极(即“3”号端子)连到一起,并接在输入模块输出端的负极上;“4”不接线,接线方法参见第一章4.10节GST-LD-8319输入模块。

  输出回路终端接有GST-LD-8320A终端器,底座“1”、“2”间连接一只1N5819二极管(注意极性)。

  布线要求:采用截面积≥1.0mm2的阻燃RV或BVR线。

  2.工作原理

  点型光电感烟火灾探测器采用红外线散射原理探测火灾,电路主要有红外线发射部分和接收部分组成,发射管与接收管置于光学暗室中,光学暗室可屏蔽外界杂散光干扰,但不影响烟尘进入。在无烟状态下,只接收很弱的红外光,当有烟尘进入时,由于散射作用,使接收光信号增强,当烟尘达到一定浓度时,可输出报警信号。为减少干扰及降低功耗,发射电路采用间歇方式工作,可提高发射管使用寿命。报警输出信号采用电流方式,便于多只探测器串联使用及故障、火警检测。
